本發明涉及雙桶洗衣機技術領域，尤其涉及一種帶進水噴淋分流功能的雙桶洗衣機。

背景技術：

如今國內市場上銷售的雙桶洗衣機是由一個洗滌桶和一個脫水桶組成，洗滌、脫水可以分別進行，但洗衣時，進水、排水都得靠手動完成。洗衣機的外殼一般有二種，即普通鋼板噴塑或鋁合金外殼。噴塑鋼板美觀大方；鋁合金外殼永不生銹。從洗衣容量上分有2～6公斤不等，大容量適合洗床單、毛毯之類的大件，雙桶洗衣機具有價格低廉、結構簡單、操作方便、重量輕、便于搬動等優點。

現有的雙桶洗衣機有時候清洗衣物不夠徹底，使衣物上殘余有清洗液，在甩干后，清洗液殘留痕跡明顯，影響美觀。如果將未清洗干凈的衣物再次放入雙桶洗衣機的洗滌桶中進行清洗，則會浪費時間。同時，現有的雙桶洗衣機并未具有噴淋分流功能，因此衣物清洗效率不高。

技術實現要素：

基于背景技術存在的技術問題，本發明提出了一種帶進水噴淋分流功能的雙桶洗衣機。

本發明提出的一種帶進水噴淋分流功能的雙桶洗衣機，包括洗衣機殼體，所述洗衣機殼體內設有洗滌腔室和脫水腔室，且洗滌腔室位于脫水腔室的一側，所述脫水腔室內固定有固定罩，且固定罩的頂部固定有儲水桶，所述儲水桶為頂部開口的中空結構，且儲水桶的頂部開口內轉動安裝有脫水桶，所述脫水桶位于儲水桶內，且脫水桶的外側沿高度方向等距離分布有透水孔，所述儲水桶的外側固定有固定桿，且固定桿遠離儲水桶的一端與脫水腔室的內壁固定連接，所述固定罩的內部固定有驅動電機，且驅動電機的輸出軸與脫水桶的底部固定連接，所述固定罩的頂部?jī)?nèi)壁設有貫穿固定罩和儲水桶的安裝孔，且驅動電機的輸出軸轉動安裝在安裝孔內，所述儲水桶遠離洗滌腔室的一側設有與儲水桶內部連通的出水管，且出水管靠近儲水桶的一端設有水閥門，所述洗衣機殼體的頂部設有噴淋分流裝置，且噴淋分流裝置包括水箱，所述水箱位水箱位于洗衣機殼體的頂部上方，且水箱的兩側連接有對稱設置的分流水管，所述分流水管靠近水箱的一端設有電控水閥，且分流水管的另一端連接有噴淋頭。

優選的，所述脫水桶的頂部固定套接有限位環，且限位環位于儲水桶的頂部上方。

優選的，所述洗衣機殼體的兩側分別設有與洗滌腔室和脫水腔室內部連通的放物口，且放物口內設有鉸接蓋板。

優選的，所述噴淋頭的數量為兩個，且兩個噴淋頭分別位于洗滌腔室和脫水腔室的內部。

優選的，所述水箱的頂部設有與水箱內部連通的進水管。

優選的，所述鉸接蓋板的底部下方設有嵌裝在脫水腔室內的控制器安裝殼體。

優選的，所述洗滌腔室靠近脫水腔室的一側設有與洗滌腔室和脫水腔室均內部連通的接線孔。

本發明中，通過驅動電機、脫水桶和儲水桶等結構的配合使用能夠?qū)Υ撍囊挛镞M(jìn)行清洗，并將衣物甩干，使用靈活；通過電控水閥、分流水管和噴淋頭等結構的配合使用，能夠一邊清洗一邊噴水從而提高清洗效率，使衣物上的殘余清洗液徹底的清洗掉。本發明通過驅動電機、電控水閥、分流水管和噴淋頭等結構的配合使用，使得雙桶洗衣機具備了進水分流噴淋的功能，不僅能夠清除衣物的殘余清洗液，提高衣物清洗潔凈度和清洗效率，同時結構簡單，制作成本低。

附圖說明

圖1為本發明提出的一種帶進水噴淋分流功能的雙桶洗衣機的背面內部結構示意圖；

圖2為本發明提出的一種帶進水噴淋分流功能的雙桶洗衣機的背面結構示意圖；

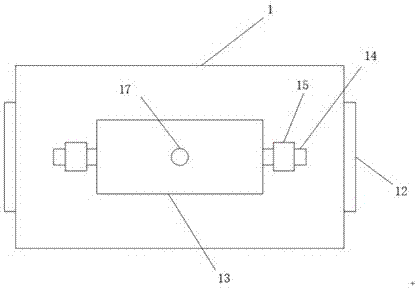

圖3為本發明提出的一種帶進水噴淋分流功能的雙桶洗衣機的結構示意圖俯視示意圖。

圖中：1洗衣機殼體、2洗滌腔室、3脫水腔室、4固定罩、5儲水桶、6脫水桶、7驅動電機、8出水管、9水閥門、10固定桿、11控制器安裝殼體、12鉸接蓋板、13水箱、14分流水管、15電控水閥、16噴淋頭、17進水管。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照?qǐng)D1-3，一種帶進水噴淋分流功能的雙桶洗衣機，包括洗衣機殼體1，洗衣機殼體1內設有洗滌腔室2和脫水腔室3，且洗滌腔室2位于脫水腔室3的一側，脫水腔室3內固定有固定罩4，且固定罩4的頂部固定有儲水桶5，儲水桶5為頂部開口的中空結構，且儲水桶5的頂部開口內轉動安裝有脫水桶6，脫水桶6位于儲水桶5內，且脫水桶6的外側沿高度方向等距離分布有透水孔，儲水桶5的外側固定有固定桿10，且固定桿10遠離儲水桶5的一端與脫水腔室3的內壁固定連接，固定罩4的內部固定有驅動電機7，且驅動電機7的輸出軸與脫水桶6的底部固定連接，固定罩4的頂部?jī)?nèi)壁設有貫穿固定罩4和儲水桶5的安裝孔，且驅動電機7的輸出軸轉動安裝在安裝孔內，儲水桶5遠離洗滌腔室2的一側設有與儲水桶5內部連通的出水管8，且出水管8靠近儲水桶5的一端設有水閥門9，洗衣機殼體1的頂部設有噴淋分流裝置，且噴淋分流裝置包括水箱13，水箱13位水箱13位于洗衣機殼體1的頂部上方，且水箱13的兩側連接有對稱設置的分流水管14，分流水管14靠近水箱13的一端設有電控水閥15，且分流水管14的另一端連接有噴淋頭16，脫水桶6的頂部固定套接有限位環，且限位環位于儲水桶5的頂部上方，洗衣機殼體1的兩側分別設有與洗滌腔室2和脫水腔室3內部連通的放物口，且放物口內設有鉸接蓋板12，噴淋頭16的數量為兩個，且兩個噴淋頭16分別位于洗滌腔室2和脫水腔室3的內部，水箱13的頂部設有與水箱13內部連通的進水管17，鉸接蓋板12的底部下方設有嵌裝在脫水腔室3內的控制器安裝殼體11，洗滌腔室2靠近脫水腔室3的一側設有與洗滌腔室2和脫水腔室3均內部連通的接線孔。

本發明中控制器安裝殼體11安裝有現有技術中的洗衣機控制器。通過控制驅動電機7轉動，能帶動脫水桶6轉動，進而將脫水桶6內的衣物甩干。在甩干衣物之前，控制打開相應的電控水閥15，并控制水閥門9關閉，此時設置的分流水管14將對水箱13內的水進行分流使水通過脫水腔室3內的噴淋頭16向下方噴淋。噴淋頭16向下方噴淋，會使儲水桶5內充滿水，此時驅動電機7轉動將使脫水桶6的衣物進行一定時間的清洗，把衣物上的殘余清洗液洗掉。控制電控水閥15關閉，并將控制水閥門9打開，此時驅動電機7轉動將使脫水桶6內的衣物迅速脫水，從而被甩干。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種帶進水噴淋分流功能的雙桶洗衣機，包括洗衣機殼體，所述洗衣機殼體內設有洗滌腔室和脫水腔室，且洗滌腔室位于脫水腔室的一側，所述脫水腔室內固定有固定罩，且固定罩的頂部固定有儲水桶，所述儲水桶為頂部開口的中空結構，且儲水桶的頂部開口內轉動安裝有脫水桶，所述脫水桶位于儲水桶內，且脫水桶的外側沿高度方向等距離分布有透水孔，所述儲水桶的外側固定有固定桿。本發明本發明通過驅動電機、電控水閥、分流水管和噴淋頭等結構的配合使用，使得雙桶洗衣機具備了進水分流噴淋的功能，不僅能夠清除衣物的殘余清洗液，提高衣物清洗潔凈度和清洗效率，同時結構簡單，制作成本低。

技術研發人員：潘俊峰
受保護的技術使用者：寧波金帥集團有限公司
技術研發日：2017.04.12
技術公布日：2017.08.29
