本發明涉及脫水機技術領域，具體為一種工業脫水機。

背景技術：

在布料生產加工中，布料需要進行染色、烘干等步驟，因此需要進行對潮濕的布料進行脫水，工業脫水機通常結構簡單，直接離心達到脫水的效果，這樣的脫水機對于脫水后的后續步驟造成影響，而且容易造成機器的損壞，為此，我們提出了一種工業脫水機。

技術實現要素：

本發明的目的在于提供一種工業脫水機，以解決上述背景技術中提出的工業脫水機通常結構簡單，直接離心達到脫水的效果，這樣的脫水機對于脫水后的后續步驟造成影響，而且容易造成機器的損壞的問題。

為實現上述目的，本發明提供如下技術方案：一種工業脫水機，包括底座，所述底座的頂部連接有三組支腿，所述支腿的底部連接有安裝板，所述安裝板通過螺栓與底座的頂部連接，所述底座的頂部安裝有集水槽，所述支腿的頂部連接有支撐板，所述支撐板的頂部連接有三組支架，所述支撐板的頂部通過三組支架連接有脫水外殼，所述脫水外殼的頂部開有投料槽，所述脫水外殼內腔的左右側壁均連接有連接座，所述連接座的上下兩側均開有螺孔，所述螺孔通過螺釘與脫水外殼的內壁連接，所述連接座的右側壁中部安裝有電磁鐵，所述連接座的右側壁安裝有殼體，所述連接座的右側壁連接有兩組支撐彈簧，兩組所述支撐彈簧分別位于電磁鐵的上下兩側，且支撐彈簧均位于殼體的內腔，所述支撐彈簧的右端連接有擋位板，所述擋位板的右端連接有橫移桿，所述橫移桿的右端連接有摩擦板，所述脫水外殼的內腔設置有脫水內膽，所述脫水內膽的外壁設置有摩擦圈，所述脫水內膽的底部連接有轉軸，所述脫水外殼的底部邊緣處連接有橫板，所述脫水外殼的外壁均勻安裝有嵌入頭，所述脫水外殼通過嵌入頭與支架連接，所述支撐板的底部連接有出液閥門，所述出液閥門位于集水槽的頂部，所述轉軸的底部連接有從動帶輪，所述支撐板的右側壁連接有安裝架，所述安裝架的右端通過螺栓連接有電機，所述電機的輸出端底部連接有主動帶輪，所述主動帶輪通過皮帶與從動帶輪連接，所述脫水外殼的外壁安裝有控制盒，所述控制盒包括plc控制器，所述plc控制器分別電性輸入連接電源開關和輸入單元，所述plc控制器電性輸出連接單刀雙擲開關，所述單刀雙擲開關分別電性輸出連接轉速調節器和電磁鐵，所述轉速調節器電性輸出連接電機。

優選的，所述橫移桿的頂部與底部均連接有滑塊，所述殼體的右側壁設置有與滑塊相適配的滑槽。

優選的，所述摩擦圈與摩擦板在同一水平面上。

優選的，所述橫板與支撐板的連接處設置有密封墊。

優選的，所述控制盒還包括電源模塊，且電源模塊提供電能。

與現有技術相比，本發明的有益效果是：該工業脫水機，通過轉速調節器的設置，便于對脫水機的轉速進行控制，減少電機開始轉動提速的不適應的情況，增加該裝置的使用壽面，通過電磁鐵作為摩擦板的動力源，自動化程度高。

附圖說明

圖1為本發明結構示意圖；

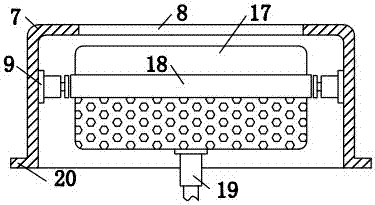

圖2為本發明脫水外殼內腔結構示意圖；

圖3為本發明殼體內腔結構示意圖；

圖4為本發明控制盒系統原理圖。

圖中：1底座、2支腿、3安裝板、4集水槽、5支撐板、6支架、7脫水外殼、8投料槽、9連接座、10螺孔、11電磁鐵、12殼體、13支撐彈簧、14擋位板、15橫移桿、16摩擦板、17脫水內膽、18摩擦圈、19轉軸、20橫板、21控制盒、22嵌入頭、23出液閥門、24從動帶輪、25安裝架、26電機、27主動帶輪、28plc控制器、29輸入單元、30電源開關、31單刀雙擲開關、32轉速調節器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供一種技術方案：一種工業脫水機，包括底座1，底座1的頂部連接有三組支腿2，支腿2的底部連接有安裝板3，安裝板3通過螺栓與底座1的頂部連接，底座1的頂部安裝有集水槽4，支腿2的頂部連接有支撐板5，支撐板5的頂部連接有三組支架6，支撐板5的頂部通過三組支架6連接有脫水外殼7，脫水外殼7的頂部開有投料槽8，脫水外殼7內腔的左右側壁均連接有連接座9，連接座9的上下兩側均開有螺孔10，螺孔10通過螺釘與脫水外殼7的內壁連接，連接座9的右側壁中部安裝有電磁鐵11，連接座9的右側壁安裝有殼體12，連接座9的右側壁連接有兩組支撐彈簧13，兩組支撐彈簧13分別位于電磁鐵11的上下兩側，且支撐彈簧13均位于殼體12的內腔，支撐彈簧13的右端連接有擋位板14，擋位板14的右端連接有橫移桿15，橫移桿15的右端連接有摩擦板16，脫水外殼7的內腔設置有脫水內膽17，脫水內膽17的外壁設置有摩擦圈18，脫水內膽17的底部連接有轉軸19，脫水外殼7的底部邊緣處連接有橫板20，脫水外殼7的外壁均勻安裝有嵌入頭22，脫水外殼7通過嵌入頭22與支架6連接，支撐板5的底部連接有出液閥門23，出液閥門23位于集水槽4的頂部，轉軸19的底部連接有從動帶輪24，支撐板5的右側壁連接有安裝架25，安裝架25的右端通過螺栓連接有電機26，電機26的輸出端底部連接有主動帶輪27，主動帶輪27通過皮帶與從動帶輪24連接，脫水外殼7的外壁安裝有控制盒21，控制盒21包括plc控制器28，plc控制器28分別電性輸入連接電源開關30和輸入單元29，plc控制器28電性輸出連接單刀雙擲開關31，單刀雙擲開關31分別電性輸出連接轉速調節器32和電磁鐵11，轉速調節器32電性輸出連接電機26。

其中，橫移桿15的頂部與底部均連接有滑塊，殼體12的右側壁設置有與滑塊相適配的滑槽，滑動比較平順，摩擦圈18與摩擦板16在同一水平面上，摩擦接觸位置的最大化，橫板20與支撐板5的連接處設置有密封墊，控制盒21還包括電源模塊，且電源模塊提供電能。

工作原理：將布料通過投料槽8放置在脫水內膽17中，啟動電源開關30，通過輸入單元29進行轉速調節，數據輸入后通過plc控制器28進行分配發出指令，單刀雙擲開關31接收plc控制器28發出的指令，單刀雙擲開關31通過轉速調節器32執行輸入單元29輸入的轉速指令，轉速調節器32控制電機26的轉速，電磁鐵11通電，電磁鐵11將右側的擋位板14向左吸附，橫移桿15和摩擦板16均左移，電機26的輸出端帶動主動帶輪27轉動，主動帶輪27通過皮帶帶動從動帶輪24轉動，從動帶輪24帶動轉軸19轉動，轉軸19帶動脫水內膽17轉動，脫水內膽17內的潮濕布料受到轉動時的離心作用，水通過脫水內膽17上的孔進入脫水外殼7的內腔，水通過出液閥門23聚集到集水槽4內，需要停止工作時，通過輸入單元29輸入停止命令，單刀雙擲開關31切換至電磁鐵11，電機26、電磁鐵11均斷電，擋位板14在支撐彈簧13的作用下右移，支撐彈簧13帶動橫移桿15和摩擦板16右移，摩擦板16對轉動的摩擦圈18產生摩擦力，并使得摩擦圈18逐漸降低轉速并停止。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
