本發明涉及日常生活用品技術領域，具體涉及一種升降衣架。

背景技術：

隨著科技的不斷發展，智能化家居受到人們越來越多的青睞，人們希望通過智能化解決一些日常生活中遇到的問題。晾衣架是常用的家居用品之一，對于高層住宅來說，能夠使用的空間有限，我們通常會使用可升降的衣架，不僅晾曬方便，也能夠充分的利用到上層空間，使空間能夠得到合理的利用，對于庭院來說，通常只有圍墻，如果需要設置晾衣架就需要在地面或側墻上設置立柱，并將晾曬桿架設在立柱上，平時也不能收納，不僅占地面積大，且使環境美觀性差。

技術實現要素：

針對上述問題，本發明提供一種可用于升降、與可用于伸縮、適用范圍廣的升降衣架。

為實現上述目的，本發明提供如下技術方案：

一種升降衣架，包括：支架；

一對導向裝置，所述導向裝置安裝在所述支架上；

一對伸縮架，所述伸縮架包括若干個展開組件，若干個展開組件相互樞接在一起，若干個展開組件均具有相互樞接的第一臂和第二臂，后端的展開組件的第一臂的左端樞接在所述支架的凸臺上，后端的展開組件的第二臂的左端活動設置在所述導向裝置內；

一移動裝置，所述移動裝置包括絲杠、螺母、導向桿和驅動桿，所述絲杠可旋轉地設置在所述支架的承載板上，所述導向桿固定設置在所述承載板上、且與所述絲杠平行設置，所述螺母套設在所述絲杠上、且可沿所述導向桿移動，所述驅動桿活動設置在所述螺母上、且活動連接在前端的展開組件的晾衣桿上；

控制器，所述控制器控制所述絲杠驅動所述螺母移動，移動的螺母帶動所述驅動桿使得所述伸縮架的若干個展開組件展開或收縮。

進一步地，所述螺母的一對上凸耳活動設置在所述螺母的上部。

進一步地，所述驅動桿的導向部活動設置在所述螺母一側的側耳上。

更進一步地，所述導向部活動設置在所述側耳的導向孔內。

進一步地，所述驅動桿的延伸部的前端活動連接在所述晾衣桿的中部上。

更進一步地，所述導向部的上端具有限制部，所述限制部的直徑大于所述導向孔孔的直徑。

進一步地，所述移動裝置位于一對伸縮架之間。

進一步地，所述第一臂和所述第二臂交叉樞接在一起。

進一步地，后端的展開組件的第二臂的左端通過移動輪活動設置在所述導向裝置的滑槽內。

更進一步地，所述導向裝置還包括殼體和設置在所述殼體內的一對導軌，所述滑槽由一對導軌形成，所述移動輪具有連接軸、基輪、一對保持架和若干個滾柱，所述連接軸連接在后端的展開組件的第二臂的左端，所述基輪固定在所述連接軸上，一對保持架固定在所述基輪上，若干個滾柱活動設置在所述保持架的凹陷處，若干個滾柱的一側抵觸在導軌上，若干個滾柱的另一側抵觸在所述基輪的中部外周上。

從上述的技術方案可以看出，本發明的優點是：可用于升降、與可用于伸縮，克服了功能單一的缺點，適用范圍廣。

除了上面所描述的目的、特征和優點之外，本發明還有其它的目的、特征和優點。下面將參照圖，對本發明作進一步詳細的說明。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。在附圖中：

圖1是本發明的主視圖。

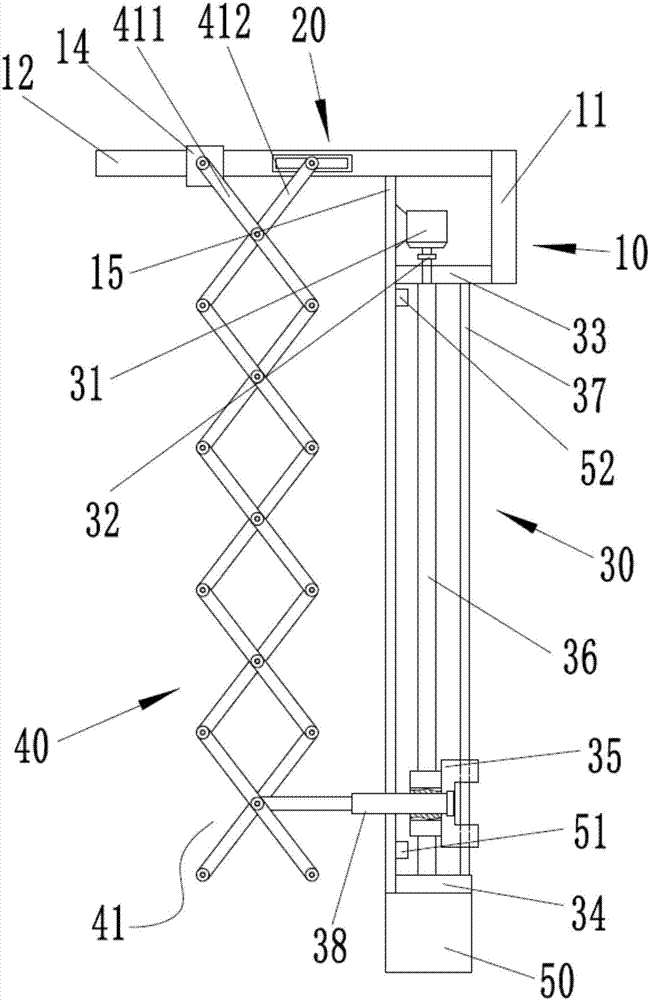

圖2是本發明的側視圖。

圖3是圖2的一局部放大示意圖。

圖4是圖2的又一局部放大示意圖。

圖5是圖4的側視圖。

圖6是本發明的導向裝置的結構示意圖。

圖中標記為：支架10、底座11、立柱12、橫梁13、凸臺14、承載板15、導向裝置20、殼體21、滑槽22、導軌221、基座222、移動輪23、連接軸231、基輪232、保持架233、滾柱234、鎖緊螺母235、上蓋24、移動裝置30、步進電機31、聯軸器32、前軸承座33、后軸承座34、螺母35、上凸耳351、側耳352、導向孔3521、絲杠36、導向桿37、驅動桿38、導向部381、延伸部382、限制部383、伸縮架40、展開組件41、第一臂411、第二臂412、晾衣桿42、控制器50、前傳感器51、后傳感器52。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

參考圖1至圖6，如圖1和圖2所示的一種升降衣架，包括：支架10、一對導向裝置20、移動裝置30和一對伸縮架40，所述支架10包括底座11、一對立柱12和橫梁13，一對立柱12的一端固定連接在所述底座11上，一對立柱12的另一端通過所述橫梁13連接在一起，一對導向裝置20相對安裝在一對立柱12上；所述伸縮架40包括若干個展開組件41，若干個展開組件41相互樞接在一起，若干個展開組件41均具有相互交叉樞接在一起的第一臂411和第二臂412，一對伸縮架40的后端的展開組件41的第一臂411的左端樞接在固定連接在所述立柱12上的凸臺14上，后端的展開組件41的第二臂412的左端活動設置在所述導向裝置20內；一對伸縮架40的前端的展開組件41的樞接部位通過一晾衣桿42連接在一起，所述移動裝置30設置在所述支架10上，且所述移動裝置30位于一對伸縮架40之間，所述移動裝置30可帶動所述晾衣桿42移動使若干個展開組件41展開或收縮，所述伸縮架40使所述晾衣桿42設置穩定、可靠。

如圖2和圖3所示，所述移動裝置30包括步進電機31、聯軸器32、前軸承座33、后軸承座34、絲杠36、螺母35、導向桿37和驅動桿38，所述絲杠36的兩端分別可旋轉地設置在前軸承座33和后軸承座34上，所述前軸承座33和后軸承座34均設置在與所述底座11固定連接的承載板15上，所述承載板15與所述立柱12相互垂直，且所述承載板15位于一對立柱12之間，所述步進電機31固定安裝在所述承載板15上，所述步進電機31的輸出軸通過所述聯軸器32與所述絲杠36的一端連接在一起，所述導向桿37固定設置在所述承載板15上、且導向桿37與所述絲杠36平行設置，所述螺母35套設在所述絲杠36上，活動設置在所述螺母35的上部上的一對上凸耳351可滑動地套設在所述導向桿37上，所述絲杠36旋轉可帶動所述螺母35沿所述導向桿37移動，所述驅動桿38包括導向部381和延伸部382，所述導向部381活動設置在位于所述螺母35一側的側耳352上的導向孔3521內，所述延伸部382的前端活動連接在所述晾衣桿42的中部上使所述伸縮架40沿所述導向部381的延伸方向伸縮，其中，所述導向部381的上端具有限制部383，所述限制部383的直徑大于所述導向孔3521孔的直徑，避免所述驅動桿38脫落。

如圖4、圖5和圖6所示，所述導向裝置20包括殼體21、固定設置在所述殼體21內的滑槽22、可沿所述滑槽22移動的移動輪23和固定設置在所述殼體21上的上蓋24，所述上蓋24將所述移動輪23限定在所述滑槽22內，所述后端的展開組件41的第二臂412的左端通過所述移動輪23活動設置在所述滑槽22內。

所述滑槽22包括相對設置在一對基座222和固定設置在一對基座222上的一對導軌221，所述基座222通過所述上蓋24限定在所述殼體21的內腔內，所述移動輪23具有連接軸231、基輪232、一對保持架233和若干個滾柱234，所述連接軸231連接在后端的展開組件41的第二臂412的左端上，所述基輪232固定連接在所述連接軸231上，一對保持架233固定連接在所述基輪232的兩端上，若干個滾柱234活動設置在位于所述保持架233的外表面上的凹陷處，若干個滾柱234的一側抵觸在導軌221的端面上，若干個滾柱234的另一側抵觸在所述基輪232的中部外周上，所述連接軸231的懸臂端設有一鎖緊螺母235，避免所述基輪232與所述連接軸231分離，位于所述基輪232的外端面上的保持架233的外側面抵擋在所述上蓋24的內側面上。

控制器50，所述控制器50的前傳感器51和后傳感器52均設置在所述承載板15上，用于限定所述螺母35運動到兩端的極限位置，避免所述螺母35過沖造成該升降衣架無法使用，所述控制器50與步進電機31、前傳感器51、后傳感器52電連接，所述控制器50控制所述絲杠36驅動所述螺母35移動，移動的螺母35帶動所述驅動桿38使得所述伸縮架40的若干個展開組件41展開或收縮。

使用時，可將所述底座11固定連接在豎直的墻壁上或房頂上，當需要使用升降功能時，使所述絲杠36的軸線與地面垂直，當需要使用伸縮功能時，使所述絲杠36的軸線與地面平行，可適用于各種場合的安裝，適用范圍廣泛，克服了現有衣架只能滿足升降或伸縮單一功能的缺點。

以上僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
