本發明涉及一種紡織裝置，具體為一種針織品毛線頭處理裝置，屬于紡織工藝機械領域。

背景技術：

針織品使用針紡織的物品，如襪子、手套、圍巾等，具有良好的透氣性和保暖性，是一種舒適的毛線制品，但只要是毛線制品，就會出現線頭影響的情況，這種線頭不僅影響了美觀，還容易因毛線頭的拉扯出現針織品線路錯誤，從未導致的針織品完全損壞，無法進行后續使用，浪費了制作資源。

技術實現要素：

本發明的目的就在于為了解決上述問題而提供一種針織品毛線頭處理裝置。

本發明通過以下技術方案來實現上述目的，一種針織品毛線頭處理裝置，包括第一工作臺、第二工作臺和傳輸板，所述第一工作臺上方設置有電箱，且所述第一工作臺下方設置水箱，所述第一工作臺一側設置第二工作臺，且所述第一工作臺通過傳輸板連接第二工作臺，所述傳輸板通過傳輸條和支板構成，所述傳輸條兩側均設置支板，且所述傳輸條內側設置吸附板，所述第二工作臺一側設置升降器，所述升降器包括連接塊和往復盒，所述第二工作臺下方設置定位架，所述定位架通過卡網和關網盒構成，且所述定位架下方設置明火盒。

優選的，為了使針織品吸附和方向過程方便，所述吸附板由若干個細止水條排列構成。

優選的，為了使傳輸過程流暢，所述傳輸條設置于兩個支板中間區域位置。

優選的，為了使針織品避免被燒到，所述卡網為菱形活動網構成。

優選的，為了使裝置運行同步，所述第一工作臺的升降器和第二工作臺的升降器位于同一水平位置。

優選的，為了使裝置受統一控制，所述升降器和明火盒均電性連接于電箱。

本發明的有益效果是：吸附板為若干個細止水條制作，可在浸水后迅速膨脹，通過針織品的線孔將針織品卡住，在干燥后則縮小，放開針織品，操作簡單，效果強；采用明火迅速燒線頭的方法，能最小誤差的清除掉針織品上的線頭；卡網一側設置關網盒，能在線頭漏下卡網使關閉，避免明火燒到針織品；先將針織品浸水的方式，能有效將針織品的所有線頭都暴露出來，有利于后續的烘干和明火迅速燒掉線頭，處線頭效果徹底。

附圖說明

圖1為本發明整體結構示意圖。

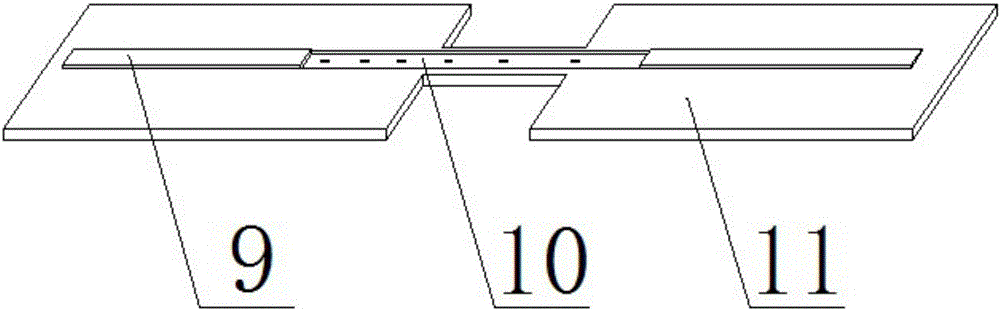

圖2為本發明傳輸板結構示意圖。

圖3為本發明定位架結構示意圖。

圖4為本發明升降器結構示意圖。

圖中：1、第一工作臺；2、傳輸板；3、第二工作臺；4、升降器；5、定位架；6、明火盒；7、水箱；8、電箱；9、吸附板；10、傳輸條；11、支板；12、關網盒；13、卡網；14、連接塊；15、往復盒。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4所示，一種針織品毛線頭處理裝置，包括第一工作臺1、第二工作臺3和傳輸板2，第一工作臺1上方設置有電箱8，且第一工作臺1下方設置水箱7，第一工作臺1一側設置第二工作臺3，且第一工作臺1通過傳輸板2連接第二工作臺3，傳輸板2通過傳輸條10和支板11構成，傳輸條10兩側均設置支板11，且傳輸條10內側設置吸附板9，第二工作臺3一側設置升降器4，升降器4包括連接塊14和往復盒15，第二工作臺3下方設置定位架5，定位架5通過卡網13和關網盒12構成，且定位架5下方設置明火盒6。

吸附板9由若干個細止水條排列構成，針織品吸附和方向過程方便。

傳輸條10設置于兩個支板11中間區域位置，傳輸過程流暢。

卡網13為菱形活動網構成，針織品避免被燒到。

第一工作臺1的升降器4和第二工作臺3的升降器4位于同一水平位置，裝置運行同步。

升降器4和明火盒6均電性連接于電箱8，裝置受統一控制。

首先，將針織品放置于吸附板9上，升降器4下降，帶動吸附扳9下降，從未使止水條吸水膨脹卡住針織品；然后，升降器4上升，吸附板9在下落的同時沿著支板11上的傳輸條10運動，運動至第二工作臺3下方；接著，升降器4下降，將針織品帶動至定位架5上方，下降，關網盒12工作，關閉卡網13，卡住濕的線頭；最后，明火盒6點火，烘干并灼燒線頭，達到清除線頭的效果。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種針織品毛線頭處理裝置，包括第一工作臺、傳輸板、第二工作臺、升降器、定位架、明火盒、水箱、電箱、吸附板、傳輸條、支板、關網盒、卡網、連接塊和往復盒。本發明的有益效果是：吸附板為若干個細止水條制作，可在浸水后迅速膨脹，通過針織品的線孔將針織品卡住，在干燥后則縮小，放開針織品，操作簡單，效果強；采用明火迅速燒線頭的方法，能最小誤差的清除掉針織品上的線頭；卡網一側設置關網盒，能在線頭漏下卡網使關閉，避免明火燒到針織品；先將針織品浸水的方式，能有效將針織品的所有線頭都暴露出來，有利于后續的烘干和明火迅速燒掉線頭，處線頭效果徹底。

技術研發人員：周敏
受保護的技術使用者：周敏
技術研發日：2017.06.07
技術公布日：2017.09.19
