本發明涉及一種棉被晾曬去塵架子，屬于生活用品領域。

背景技術：

棉被與羽絨、蠶絲、羊毛等被子相比的優點是：保暖性和柔軟舒適度好，而且棉花被無靜電，對患有心血管疾病的人群和嬰幼兒很好，生活當中，使用一段必須放置在陽光底下晾曬，以此來殺死一些寄生在棉被上的微生物，同時棉被上吸附許多粉塵，需要人為拍打除塵，現有的晾曬棉被的支架，只是起到一個支撐晾曬作用，因為棉被上的粉塵難以除去，而且在拍打除去時容易落在人體身上，同時還容易被人體吸入，同時棉被曬的也比較不均勻，時常會出現單面曬好，另一面沒有曬全的情況。

技術實現要素：

為了解決上述技術問題，本發明提供一種棉被晾曬去塵架子，使棉被上的粉塵更容易被除去，同時解決了除塵時粉塵容易落在人體身上，易被人體吸入的問題，使棉被雙面都能被均勻曬到。

本發明的技術方案如下：

一種棉被晾曬去塵架子，包括相對設置的兩根立柱以及設置于兩根立柱之間的矩形框架；所述矩形框架上端橫梁上間距設置有多個第一夾子，下端設置有夾持機構；所述矩形框架一側的中心與設置于立柱上的驅動電機的轉軸固定連接，另一側的中心通過一轉桿與立柱轉動連接；立柱下部設置有旋轉電機，旋轉電機的轉軸的上端連接有轉動棒，沿轉動棒軸向間距設置有多根空心桿，所述空心桿通過一連通桿與一振動吸塵罩連通，所述振動吸塵罩的下端面開有多個進塵孔；一吸塵設備通過吸塵軟管與空心桿連通。

其中，所述夾持機構包括設置于矩形框架下端中部的液壓裝置；液壓裝置的液壓桿上端連接有橫桿；所述橫桿上端設置間距設置有多個第二夾子，第二夾子與第一夾子上下對應設置。

其中，所述振動吸塵罩內壁上設置有振動器。

本發明具有如下有益效果：

1、本發明一種棉被晾曬去塵架子，使棉被上的粉塵更容易被除去，同時解決了除塵時粉塵容易落在人體身上，易被人體吸入的問題，使棉被雙面都能被均勻曬到。

2、本發明一種棉被晾曬去塵架子，通過設置夾持機構29，有效的提高了裝置的通用性，適應于各種大小的棉被。

3、本發明一種棉被晾曬去塵架子，通過設置振動吸塵罩26，有效的防止了在除塵時，粉塵容易落在人體身上，易被人體吸入的問題。

附圖說明

圖1為本發明一種棉被晾曬去塵架子的整體結構示意圖；

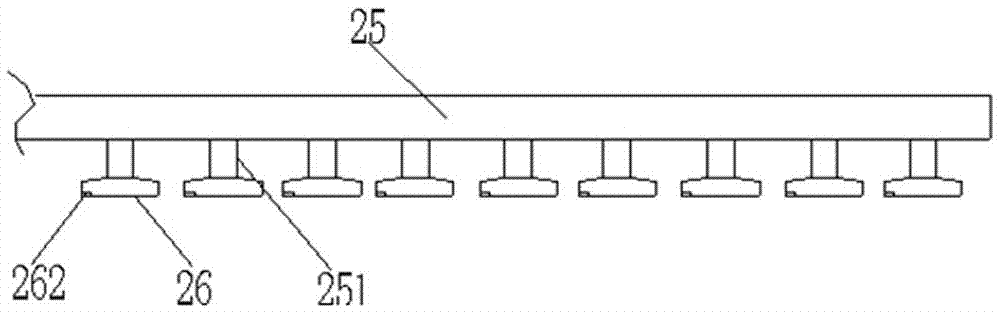

圖2為本發明一種棉被晾曬去塵架子的空心桿的結構示意圖；

圖3為本發明一種棉被晾曬去塵架子的振動吸塵罩的仰視圖。

圖中附圖標記表示為：

1-立柱、2-矩形框架、21-驅動電機、22-轉桿、23-旋轉電機、24-轉動棒、25-空心桿、251-連通桿、26-振動吸塵罩、261-進塵孔、262-振動器、27-吸塵設備、271-吸塵軟管、28-第一夾子、29-夾持機構、3-液壓裝置、31-橫桿、32-第二夾子。

具體實施方式

下面結合附圖和具體實施例來對本發明進行詳細的說明。

參見圖1至圖3，一種棉被晾曬去塵架子,包括相對設置的兩根立柱1以及設置于兩根立柱1之間的矩形框架2；所述矩形框架2上端橫梁上間距設置有多個第一夾子28，下端設置有夾持機構29，用于將棉被攤開夾住；所述矩形框架2一側的中心與設置于立柱1上的驅動電機21的轉軸固定連接，另一側的中心通過一轉桿22與立柱1轉動連接，當棉被一面曬好后，驅動電機21將矩形框架2繞其轉軸翻轉180度，使整個棉被都可以均勻的曬到太陽；立柱1下部設置有旋轉電機23，旋轉電機23的轉軸的上端連接有轉動棒24，沿轉動棒24軸向間距設置有多根空心桿25，旋轉電機23用于驅動空心桿25在水平面上轉動，所述空心桿25通過一連通桿251與一振動吸塵罩26連通，所述振動吸塵罩26的下端面開有多個進塵孔261；一吸塵設備27通過吸塵軟管271與空心桿25連通，工作時，振動吸塵罩26貼合在棉被的表面，對曬好的棉被進行振動吸塵。

其中，所述夾持機構29包括設置于矩形框架2下端中部的液壓裝置3；液壓裝置3的液壓桿上端連接有橫桿31；所述橫桿31上端設置間距設置有多個第二夾子32，第二夾子32與第一夾子28上下對應設置，當工作時，可以根據棉被的大小進行調節橫桿31與矩形框架2上端之間的距離。

參見圖2，其中，所述振動吸塵罩26內壁上設置有振動器262。

本發明的工作原理：

工作時，將棉被上端固定在第一夾子28上，然后使棉被攤開垂下來，然后啟動液壓裝置3，將橫桿31向上移至棉被的下端，然后關閉液壓裝置3，此時，將棉被下端固定在第二夾子32上，然后進行晾曬，當曬到一定時間時，驅動電機21將矩形框架2繞其轉軸翻轉180度，使棉被另一側同時得到均勻的晾曬，當晾曬結束后，旋轉電機23啟動，將空心桿25轉至棉被表面上，進而使振動吸塵罩26貼合在棉被表面上，啟動振動器262，將棉被上的粉塵振出來，同時啟動吸塵設備27，此時將棉被上的粉塵振出來后通過振動吸塵罩26吸入至吸塵設備27中收集處理。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。

技術特征：

技術總結
本發明涉及一種棉被晾曬去塵架子，包括相對設置的兩根立柱以及設置于兩根立柱之間的矩形框架；所述矩形框架上端橫梁上間距設置有多個第一夾子，下端設置有夾持機構；所述矩形框架一側的中心與設置于立柱上的驅動電機的轉軸固定連接，另一側的中心通過一轉桿與立柱轉動連接；立柱下部設置有旋轉電機，旋轉電機的轉軸的上端連接有轉動棒，沿轉動棒軸向間距設置有多根空心桿，所述空心桿通過一連通桿與一振動吸塵罩連通，所述振動吸塵罩的下端面開有多個進塵孔；一吸塵設備通過吸塵軟管與空心桿連通。

技術研發人員：熊磊
受保護的技術使用者：熊磊
技術研發日：2017.06.09
技術公布日：2017.08.11
