本發明涉及洗衣機技術領域，尤其涉及一種工業洗衣機機門自動密封裝置。

背景技術：

洗衣機是利用電能產生機械作用來洗滌衣物的清潔電器。按其額定洗滌容量分為家用和集體用兩類。中國規定洗滌容量在6千克以下的屬于家用洗衣機：家用洗衣機主要由箱體、洗滌脫水桶（有的洗滌和脫水桶分開）、傳動和控制系統等組成，有的還裝有加熱裝置。洗衣機一般專指使用水作為主要的清洗液體，有別于使用特制清潔溶液，及通常由專人負責的干洗普遍的缺點。

相比普通家用洗衣機，工業洗衣機工作強度大，工作時其機門密封不足，因此，我們提出了工業洗衣機機門自動密封裝置用于解決上述問題。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的工業洗衣機機門自動密封裝置。

為了實現上述目的，本發明采用了如下技術方案：

工業洗衣機機門自動密封裝置，包括機門主體，機門主體一側焊接有第一固定塊，所述第一固定塊上開設有第一安裝孔，第一安裝孔內轉動安裝有轉軸，轉軸上焊接有門體固定架，所述門體固定架內滑動安裝有門體緩沖架，門體緩沖架與門體固定架相適配，所述門體固定架底部內壁上等距離焊接有多個橡膠氣囊，所述門體緩沖架內開設有多個第二安裝孔，第二安裝孔內滑動安裝有橡膠氣囊，第二安裝孔與橡膠氣囊相適配，橡膠氣囊遠離門體固定架一側焊接有門體緩沖架，所述門體固定架遠離轉軸一側開設有第三安裝孔，第三安裝孔內固定安裝有空氣彈簧氣缸，空氣彈簧氣缸的活塞桿上焊接有第一卡柱，第一卡柱滑動安裝于第三安裝孔內。

優選的，所述機門主體遠離第一固定塊一側焊接有第二固定塊，第二固定塊靠近第一固定塊一側開設有第一卡槽，第一卡槽與第一卡柱相適配。

優選的，所述機門主體靠近門體固定架一側轉動安裝有機門，機門周邊固定安裝有密封圈，密封圈與機門主體周邊密封配合。

優選的，所述第一固定塊上固定安裝有旋轉電機，旋轉電機的輸出軸焊接有轉軸。

優選的，根據權利要求所述的工業洗衣機機門自動密封裝置，其特征在于，所述門體緩沖架內開設有多個第四安裝孔，第四安裝孔內滑動安裝有導向柱，導向柱遠離門體緩沖架一側焊接有門體固定架，導向柱另一側焊接有門體緩沖架。

優選的，所述導向柱一側焊接有套桿，導向柱另一側焊接有第二卡柱，套桿和第二卡柱的外側套設有同一個彈簧，套桿和第二卡柱均與彈簧相適配，套桿靠近第二卡柱一側開設有第二卡槽，第二卡槽與第二卡柱相適配。

與現有技術相比，本發明的有益效果是：通過空氣彈簧氣缸、第一卡柱、第一卡槽、第二固定塊、門體固定架、門體緩沖架、與機門相配合，空氣彈簧氣缸充氣，使第一卡柱卡入第一卡槽，實現了機門的鎖死；通過門體固定架、門體緩沖架、橡膠氣囊、密封圈與機門相配合，機門關閉時，橡膠氣囊充氣，推動門體緩沖架，門體緩沖架擠壓機門，使密封圈與機門主體周邊密封配合，實現了機門的全面密閉。

本發明中，所述工業洗衣機機門自動密封裝置，結構原理簡單，空氣彈簧氣缸推動第一卡柱卡入第一卡槽，達到機門鎖死的效果；橡膠氣囊推動門體緩沖架，擠壓機門，使機門周邊密封圈與機門主體密封配合，達到機門全面密閉的效果。

附圖說明

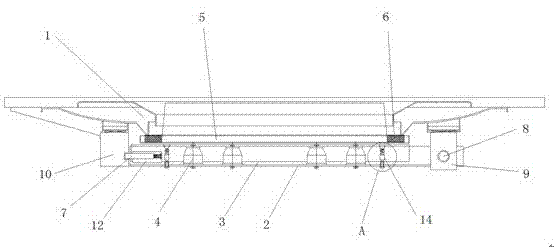

圖1為本發明提出的工業洗衣機機門自動密封裝置的結構示意圖；

圖2為本發明提出的工業洗衣機機門自動密封裝置的機門主體結構剖視圖；

圖3為本發明提出的工業洗衣機機門自動密封裝置的a部分結構示意圖。

圖中：1機門主體、2門體固定架、3門體緩沖架、4橡膠氣囊、5機門、6密封圈、7第一卡柱、8轉軸、9第一固定塊、10第二固定塊、11套桿、12空氣彈簧氣缸、13旋轉電機、14導向柱、15第二卡柱。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，工業洗衣機機門自動密封裝置，包括機門主體1，機門主體1一側焊接有第一固定塊9，所述第一固定塊9上開設有第一安裝孔，第一安裝孔內轉動安裝有轉軸8，轉軸8上焊接有門體固定架2，所述門體固定架2內滑動安裝有門體緩沖架3，門體緩沖架3與門體固定架2相適配，所述門體固定架2底部內壁上等距離焊接有多個橡膠氣囊4，所述門體緩沖架3內開設有多個第二安裝孔，第二安裝孔內滑動安裝有橡膠氣囊4，第二安裝孔與橡膠氣囊4相適配，橡膠氣囊4遠離門體固定架2一側焊接有門體緩沖架3，所述門體固定架2遠離轉軸8一側開設有第三安裝孔，第三安裝孔內固定安裝有空氣彈簧氣缸12，空氣彈簧氣缸12的活塞桿上焊接有第一卡柱7，第一卡柱7滑動安裝于第三安裝孔內，所述機門主體1遠離第一固定塊9一側焊接有第二固定塊10，第二固定塊10靠近第一固定塊9一側開設有第一卡槽，第一卡槽與第一卡柱7相適配，所述機門主體1靠近門體固定架2一側轉動安裝有機門5，機門5周邊固定安裝有密封圈6，密封圈6與機門主體1周邊密封配合，所述第一固定塊9上固定安裝有旋轉電機13，旋轉電機13的輸出軸焊接有轉軸8，根據權利要求1所述的工業洗衣機機門自動密封裝置，其特征在于，所述門體緩沖架3內開設有多個第四安裝孔，第四安裝孔內滑動安裝有導向柱14，導向柱14遠離門體緩沖架3一側焊接有門體固定架2，導向柱14另一側焊接有門體緩沖架3，所述導向柱14一側焊接有套桿11，導向柱14另一側焊接有第二卡柱15，套桿11和第二卡柱15的外側套設有同一個彈簧，套桿11和第二卡柱15均與彈簧相適配，套桿11靠近第二卡柱15一側開設有第二卡槽，第二卡槽與第二卡柱15相適配。

工作原理：機門5關閉后，空氣彈簧氣缸12充氣，使第一卡柱7卡入第一卡槽，實現了機門5的鎖死；機門鎖死后，橡膠氣囊4充氣，推動門體緩沖架3，門體緩沖架3擠壓機門5，使密封圈6與機門主體1周邊密封配合，實現了機門5的全面密閉。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種工業洗衣機機門自動密封裝置，包括機門主體，機門主體一側焊接有第一固定塊，所述第一固定塊上開設有第一安裝孔，第一安裝孔內轉動安裝有轉軸，轉軸上焊接有門體固定架，所述門體固定架內滑動安裝有門體緩沖架，門體緩沖架與門體固定架相適配，所述門體固定架底部內壁上等距離焊接有多個橡膠氣囊，所述門體緩沖架內開設有多個第二安裝孔，第二安裝孔內滑動安裝有橡膠氣囊，第二安裝孔與橡膠氣囊相適配。本發明結構原理簡單，空氣彈簧氣缸推動第一卡柱卡入第一卡槽，達到機門鎖死的效果；橡膠氣囊推動門體緩沖架，擠壓機門，使機門周邊密封圈與機門主體密封配合，達到機門全面密閉的效果。

技術研發人員：申五的
受保護的技術使用者：廣州市力凈洗滌機械有限公司
技術研發日：2017.06.22
技術公布日：2017.09.22
