本實用新型涉及一種吸毛機,更具體地說，它涉及一種刷毛的吸毛機。

背景技術：

人類走向文明的最重要的一點是開始穿著服飾，通過服飾來遮掩敏感部位，使人們不必赤裸相對，更重要的是通過服飾來保護自己的身體免受寒冷的侵襲。但是隨著人類的發展 ，人們生活水平的提高，對服飾的要求不在滿足于遮羞與抗寒的基本功能，人們更加趨向于追求服飾的外觀與美學，則觸發了印染這一行業。

到了現在的21世紀，染布行業已經有了長足的發展，布料在染印過程需要經過整平、擴幅、燒毛、染色、甩干等一系列步驟，原始的布料上纏帶有出廠時線條，而在布料染色前需要將這些線條脫離布料，防止線條黏合在布料上，影響布料的印刷效果，導致應刷后出現廢布料的情況出現。

現檢索到一篇專利號為2015202037833的中國公開的專利文件一種布料刷毛機構，其說明書中記載，箱體內設有可調節位置的刷毛輥，從而滿足不同的布料的刷毛要求，刷毛的間隙較大，難以有效的清理布料表面的棉絮等線條。

技術實現要素：

本實用新型的目的是提供一種吸毛機，達到利用偏心往復拍打布料將布料從布料中清理下來。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種吸毛機，包括箱體、置于箱體內且用于清理布料表面的移動毛刷組與固定毛刷組，移動毛刷組與固定毛刷組上下布置，箱體設有拍打布料的拍板、驅動拍板往復移動的偏心輪組件以及驅動偏心輪組件的偏心輪電機。

較佳的，箱體內設有吸風機，吸風機連通有向外排氣的出氣管。

較佳的，所述偏心輪組件包括固定于拍板與箱體之間復位用的彈簧、推動拍板的偏心輪，偏心輪電機的電機軸與偏心輪固定。

較佳的，箱體固定有導向套筒、拍板固定有限定自身滑移路徑并滑插于導向套筒的導向軸。

較佳的，所述固定毛刷組橫向傳送布料，偏心輪組件豎向傳動布料，所述固定毛刷組與偏心輪組件之間設有布料轉向組件。

較佳的，布料轉向組件包括兩個并列設置的水平混筒與兩個并列設置的豎直滾筒，豎直滾筒與水平混筒均是旋轉連接于箱體。

較佳的，所述箱體設有用于進料的進料口以及用于出料的出料口。

較佳的，所述出料口設有彈性夾持布料的橡膠塊。

較佳的，箱體內設有豎向的滑軌，滑軌內滑移有滑塊，所述移動刷毛組包括轉動連接于滑塊的移動刷毛輥，所述箱體設有驅動滑軌豎向滑移的絲桿結構。

較佳的，所述絲桿結構包括固定于滑塊的螺紋套、螺紋連接與螺紋套的螺桿、驅動螺桿轉動的導向軌電機。

綜上所述，本實用新型具有以下有益效果：通過拍板對布料拍打，使得線條脫落布條，并且布料豎直便于線條的豎直滑落，提高了清理布料表面的效果；

橡膠塊對布料進行最后一道刷毛，使得線條在布料上脫落；

落在箱體上的布料在吸風機下被吸出箱體；

移動刷毛輥可以上下移動，實現移動刷毛輥與固定刷毛輥之間間距的調節，以便于不同厚度的布料穿過移動刷毛輥與固定刷毛輥之間。

附圖說明

圖1是實施例中箱體主剖后的結構示意圖；

圖2是實施例中布料刷毛裝置的俯視視角的結構示意圖；

圖3是實施例中的布料布料轉向組件的結構示意圖；

圖4是實施例中的偏心輪組件的示意圖；

圖5是實施例中制動卷料機構的結構示意圖。

圖中：1、箱體；2、移動刷毛組；21、移動刷毛輥；3、固定刷毛組；31、固定刷毛輥；4、偏心輪；41、連接桿；5、拍板；51、彈簧；52、導向套筒；53導向軸；6、出料口；61、橡膠塊；7、進料口；8、導軌；9、偏心輪電機；91、偏心輪電機座；10、導向軌電機；101、驅動鏈輪；102、第一鏈條；103、第二鏈條；11、滑塊；12、混動軸承；13、滑軌；131、螺紋套；14、螺桿；141、單齒鏈輪；142、雙齒鏈輪；15、卷料電機；151、卷料電機座；16、卷料棒；17、水平滾筒組；171、水平混筒；18、豎直滾筒組；181、豎直滾筒；22、吸風機；23、出氣管。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例:一種刷毛機，如圖1所示，包括箱體1，箱體1左側開一個水平進料口7，布料從箱體1的進料口7進入到箱體1內的刷毛裝置。

刷毛裝置包括三個固定刷毛輥31，三個固定刷毛輥31呈直線排列鉸接在箱體1內壁兩側，形成固定刷毛組3；三個移動刷毛輥21呈直線排列，且通過軸旋轉連接在兩個滑塊11上，三個移動刷毛輥21形成移動刷毛組2，滑塊11安裝在導軌8中，可以上下豎向移動。

固定刷毛組3和移動刷毛組2上下平行設置，固定刷毛輥31與移動刷毛輥21交錯布置，實現對布料的交錯夾持。

布料經過刷毛裝置到達布料轉向組件，將水平傳送的布料轉化成為豎向傳送。

在通過布料轉向組件后的布料通過偏心輪組件的拍打，使得布料上的多余纖維被拍松掉落。

經過偏心輪組件的布料達到箱體1的右側；

箱體1右側開一個豎直的出料口6，出料口6上具有密封出料裝置。布料經過帶有密封出料裝置的出料口6后，進入制動卷料機構。卷料電機15帶動卷料棒16旋轉，將處理好的布料卷起來準備出貨。

箱體1的底部安裝有喇叭裝的吸風機22，吸風機22通電后對箱體1內部抽氣，將箱體1內部的積蓄的線條抽吸；吸風機22連接有出氣管23，出氣管23連通到箱體1外側，被抽吸的線條通過出氣管23排出到箱體1外側。

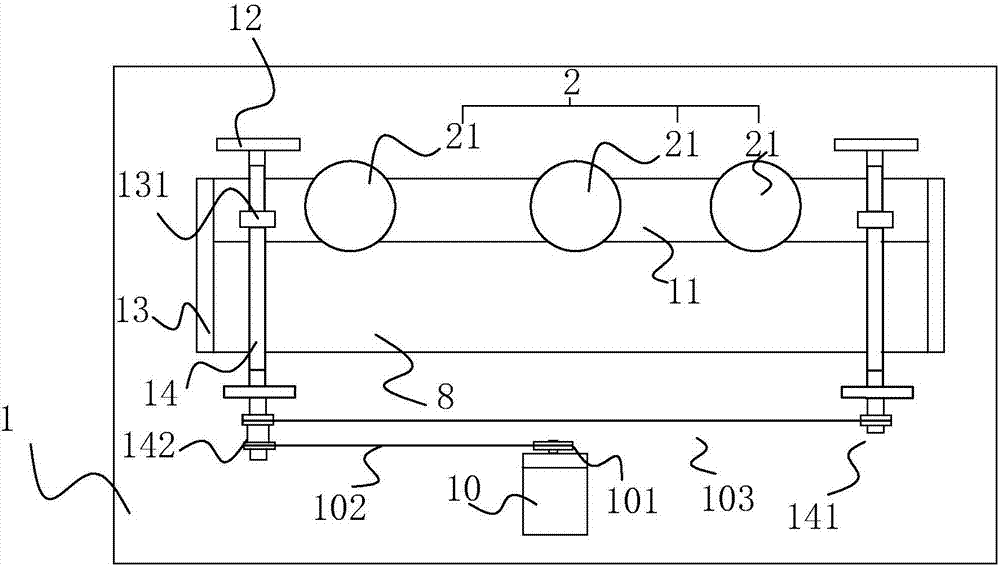

如圖2所示，箱體1兩側的外壁上面通過螺釘固定有豎直布置的滑軌13，滑塊11以間隙配合的方式插在滑軌13內，滑塊11上焊接螺紋套131，螺紋套131以螺紋連接方式連接在與其對應的螺桿14中，箱體1外壁上通過焊接方式固定有滾動軸承12；螺桿14兩端連接在滾動軸承12上，螺桿14的端部具有臺階軸，臺階軸對滾動軸承12的豎向隔擋，可以保證螺桿14不會掉落。

導向軌電機10可以帶動螺桿14旋轉，導向軌電機10首先帶動驅動鏈輪101，由鏈輪嚙合關系帶動第一鏈條102旋轉，第一鏈條102旋轉以鏈輪嚙合關系帶動雙齒鏈輪142旋轉，雙齒鏈輪142旋轉以鏈輪嚙合關系帶動第二鏈條103旋轉，第二鏈條103旋轉以鏈輪嚙合關系帶動單齒鏈輪141旋轉。通過導向軌電機10的正反轉，可以控制滑塊11在豎直方向的高度，進而調節移動刷毛組2的高度。

經過該工位后，對布料進行轉向處理。

如圖3所示，布料轉向組件由水平滾筒組17和豎直滾筒組18構成，水平滾筒組17和豎直滾筒組18分別由兩個相互夾緊的水平滾筒171和豎直滾筒181構成。布料在通過布料轉向組件后由水平變為豎直，進入偏心輪組件。水平滾筒組17和豎直滾筒組18通過轉軸旋轉連接在箱體1上。

如圖4所示，偏心輪電機9焊接在箱體1上的偏心輪電機座91上。偏心輪電機9帶動偏心輪4旋轉，偏心輪4通過軸承連接在連接桿41上，連接桿14焊接在箱體1上壁，與偏心輪電機9同軸布置。拍板5上焊接有導向軸53，箱體1側壁上焊接有導向套筒52，通過導向套筒52和導向軸53插合連接，起到對拍板5的導向作用。彈簧51的兩端焊接固定在箱體1的側壁和拍板5上。在彈簧51的彈力下，偏心輪4旋轉帶動拍板5往復運動，可以實現對布料的拍打。

如圖5所示，制動卷料電機15安放在卷料電機座151上，制動卷料電機16帶動卷料棒16旋轉，將處理完成的布料從出料口6中拉出并卷成卷狀準備出貨。

密封出料裝置包括在出料口6上用膠水粘故的兩個橡膠塊61，兩個橡膠塊61相互抵觸將布料夾緊，可以進一步將通過偏心輪組件后仍未被清理掉的殘余纖維清理干凈。

工作原理：打開拉動布料的動力源，將布料收卷傳動，在傳動過程中依次經過刷毛裝置、布料轉向組件、震動裝置、和卷料裝置。根據不同布料的刷毛需要，可以調整刷毛裝置的夾持程度，布料轉向組件將水平傳送的布料轉化為豎直傳送，有利于布料上多余的纖維掉落，如不需要震動裝置工作可以將控制震動裝置的動力源關閉，卷料裝置將布料卷成卷狀，準備出貨。
