本實用新型涉及布料檢察機械設備技術領域，具體為一種驗布機自動推布機構。

背景技術：

驗布機在完成驗布后，在落布過程中，要用人手從運轉軸中用將布卷拉出，由于布卷重量在500Kg以上，驗布員都為女員工，力量難足以將布卷拉出，勉強操作會造成布卷傷害和人身傷害等，故多是由男員工完成此操作；存在一定的特殊操作要求，不僅使得勞動量增加，生產效率也隨之低下，并帶有較大的局限性和因布卷較重、人手操作存在不安全隱患等的各種問題。

技術實現要素：

本實用新型的目的在于提供一種驗布機自動推布機構，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種驗布機自動推布機構，包括推布機主體和推布頭支撐桿，所述推布機主體內部前端和后端上方均安裝有液壓推布裝置，所述液壓推布裝置由液壓油泵、推布裝置機殼、PLC控制中心、液壓缸和活塞連桿組成，所述推布頭支撐桿末端均安裝有推布頭，所述推布頭由多通道氣體壓力泵、推布頭機殼、推布活塞、推布氣壓缸、推布活塞連桿、連桿固定件、推布夾、防滑夾頭、夾轉動軸和轉動軸固定件組成，所述推布頭機殼內部中間一側安裝有多通道氣體壓力泵，所述多通道氣體壓力泵上方和下方均安裝有推布氣壓缸，所述推布氣壓缸內部安裝有推布活塞，所述推布活塞一側安裝有推布活塞連桿，所述推布活塞連桿末端安裝有連桿固定件。

優選的，所述推布機主體下端四個角的位置處均安裝有固定支架。

優選的，所述推布機主體前端表面安裝有控制面板。

優選的，所述推布機主體上端中間位置處開有成品布放置槽。

優選的，所述推布裝置機殼內部上端安裝有液壓油泵，所述液壓油泵下端安裝有液壓缸，所述液壓缸內部安裝有活塞連桿，所述活塞連桿末端安裝有推布頭支撐桿。

優選的，所述推布頭機殼一側安裝有轉動軸固定件，所述轉動軸固定件末端上方和下方均安裝有夾轉動軸，所述夾轉動軸上均安裝有推布夾，所述推布夾末端安裝有防滑夾頭。

與現有技術相比，本實用新型的有益效果是：本實用新型結構科學、合理，使用方便、高效，本發明方案采用簡單的部件機構，實現了布卷從運轉軸中自動推出，對比現有的操作方法，效率大大提高，不再局限于男員工才能操作，消滅了特殊操作要求的同時也保證了人身安全，且設備通過液壓和氣壓兩種方式的復合傳動，能夠使傳動的效果更好。

附圖說明

圖1為本實用新型的主視結構示意圖；

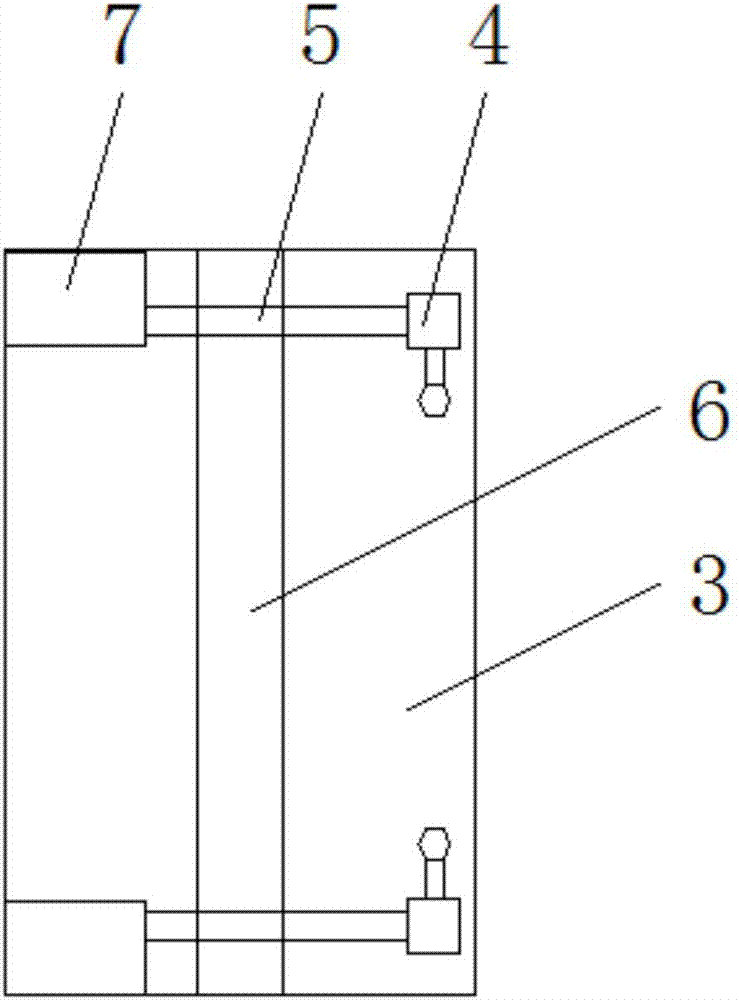

圖2為本實用新型的俯視結構示意圖；

圖3為本實用新型的液壓推布裝置結構示意圖；

圖4為本實用新型的推布頭結構示意圖。

圖中：1-固定支架；2-控制面板；3-推布機主體；4-推布頭；5-推布頭支撐桿；6-成品布放置槽；7-液壓推布裝置；8-液壓油泵；9-推布裝置機殼；10-PLC控制中心；11-液壓缸；12-活塞連桿；13-多通道氣體壓力泵；14-推布頭機殼；15-推布活塞；16-推布氣壓缸；17-推布活塞連桿；18-連桿固定件；19-推布夾；20-防滑夾頭；21-夾轉動軸；22-轉動軸固定件。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供的一種實施例：一種驗布機自動推布機構，包括推布機主體3和推布頭支撐桿5，推布機主體3內部前端和后端上方均安裝有液壓推布裝置7，液壓推布裝置7由液壓油泵8、推布裝置機殼9、PLC控制中心10、液壓缸11和活塞連桿12組成，推布頭支撐桿5末端均安裝有推布頭4，推布頭4能夠將布料夾持住向前推進，使布料伸出，便于檢察員進行審核，推布頭4由多通道氣體壓力泵13、推布頭機殼14、推布活塞15、推布氣壓缸16、推布活塞連桿17、連桿固定件18、推布夾19、防滑夾頭20、夾轉動軸21和轉動軸固定件22組成，推布頭機殼14內部中間一側安裝有多通道氣體壓力泵13，多通道氣體壓力泵13能夠同時對兩個推布氣壓缸16進行供給動力，能夠更好的進行推布工作，多通道氣體壓力泵13上方和下方均安裝有推布氣壓缸16，推布氣壓缸16內部安裝有推布活塞15，推布活塞15一側安裝有推布活塞連桿17，推布活塞連桿17末端安裝有連桿固定件18，連桿固定件18固定在推布夾19上，能夠起到推布夾19進行轉動，使其進行布料的夾取，推布機主體3下端四個角的位置處均安裝有固定支架1，推布機主體3前端表面安裝有控制面板2，通過控制面板2，能夠對整個設備進行控制，推布機主體3上端中間位置處開有成品布放置槽6，成品布放置槽6能夠將成品布放置在內部，再進行推布工作和檢測工作，推布裝置機殼9內部上端安裝有液壓油泵8，液壓油泵8下端安裝有液壓缸11，液壓缸11內部安裝有活塞連桿12，活塞連桿12末端安裝有推布頭支撐桿5，通過推布頭支撐桿5將推布頭4和液壓推布裝置7進行連接，使設備能夠在推布的時候更加有力，推布頭機殼14一側安裝有轉動軸固定件22，轉動軸固定件22末端上方和下方均安裝有夾轉動軸21，夾轉動軸21上均安裝有推布夾19，推布夾19末端安裝有防滑夾頭20，防滑夾頭20能夠在夾持布料的時候，不會出現滑動，使推布的效果更好。

具體使用方式：本實用新型工作中，使用者通過行車將需要進行檢驗的布料吊運至成品布放置槽6中，通過推布頭4中的多通道氣體壓力泵13驅動兩個推布氣壓缸16，帶動推布夾19進行轉動，將布料進行夾持，夾住之后，通過液壓推布裝置7中的液壓油泵8驅動液壓缸11，使推布頭支撐桿5推出，將布料進行推出，讓工作人員進行檢驗，至此，整個設備的工作流程完成。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
