本發明涉及繩線編繩，尤其涉及一種具有鉤針即時切換機構的編繩器。

背景技術：

1、繩線編繩器是一種用于編織紗線、繩子等材料的工具，它可以幫助人們更輕松地完成各種編織項目。繩線編繩器的種類繁多，包括手搖編繩器、固定式編繩器和雙頭組合可換頭編繩器等。

2、授權公開號“cn202865542u”的實用新型專利公開了一種新型編織器，包括一個外殼，外殼上裝有一個轉動搖柄，內部裝有驅動齒輪。轉動搖柄的轉動會驅動外殼內的轉筒，轉筒底部裝有與驅動齒輪嚙合的轉動齒輪。轉筒側壁上同軸安裝有鉤針，鉤針技術手段為四個且均勻分布在轉筒外側，鉤針底部連接有一個滑動塊，該滑動塊位于外殼下部側壁上的環形滑槽內，使得鉤針在轉動的同時能夠進行上下循環運動。從而實現鉤針能夠快速鉤住繩線并進行編織。

3、現有的手搖式編繩器內部設置有多個鉤針，用來對繩線編織，但是鉤針上的插銷在將鉤針閉合或打開時，難以保持與鉤針處于水平的狀態，從而導致繩線在編織的過程中，容易被插銷掛住，使繩線脫離的時候不夠順暢，嚴重的情況下會使繩線被插銷卡住，從而不能進行編繩工作，需要工作人員進行處理，嚴重降低編繩效率。

4、為了解決現有手搖式編繩器中鉤針閉合或打開時插銷難以保持水平狀態的問題，該問題導致繩線在編織過程中容易被插銷掛住，影響繩線的順暢脫離，甚至在嚴重情況下導致繩線被卡住，從而降低編繩效率。為此，我們提出了一種新型編繩器，其配置了一種快捷進線和脫線的編織機構，該編織結構的鉤針插銷具備優化的擺動軌跡，而且能夠確保鉤針在閉合或打開時插銷能夠保持既定位置，減少繩線與插銷的接觸，避免勾線和卡線問題，提高編織效率。

技術實現思路

1、本發明所要解決的技術問題是提供一種既能夠快速進線和脫線，又能保持編繩穩定性的鉤針即時切換機構。此外，該編繩器配置有多個不同規格的鉤針即時切換機構，以適應不同需求，每個鉤針即時切換機構上配置的鉤針數量不同，從而滿足多樣化的編織需求。

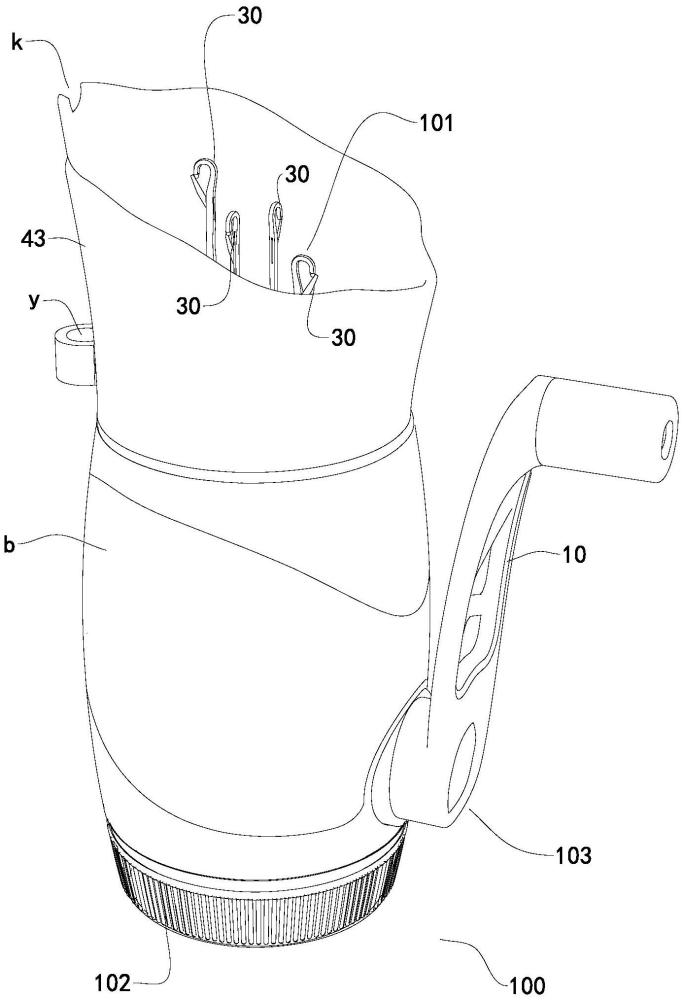

2、本發明解決上述技術問題所采用的技術方案為：具有鉤針即時切換機構的編織器，包括搖柄組件、至少一個替換使用的鉤針即時切換機構、可夾持底座組件；所述可夾持底座組件用于將編織器固定于目標位置上；

3、所述鉤針即時切換機構設于所述可夾持底座組件上；

4、所述搖柄組件包括手柄和安裝在手柄內端的第一齒輪；

5、所述鉤針即時切換機構包括中心柱和安裝在中心柱底端的第二齒輪；所述第一、第二齒輪互相嚙合；

6、所述中心柱上環形間隔分布有至少三個鉤針，鉤針豎向分布在中心柱外壁上且可沿中心柱長度方向上下移動；

7、所述鉤針包括針主體和針插銷，所述針主體包括頂端勾部和底端的針底腳，所述針插銷可轉動地連接在勾部下側；

8、所述中心柱外套設有筒體，所述筒體上開設有沿所述針底腳運動軌跡分布的斜環形限位槽；所述針底腳橫向插入所述斜環形限位槽中并由所述斜環形限位槽對其進行上下限位；第一狀態下，所述針插銷向下轉動完畢后，針插銷豎向分布以與鉤針沿中心柱豎向移動的軌跡保持一致，且所述針插銷的底端在水平方向上不超伸于所述針主體的第一外沿；第二狀態下，所述針插銷向上轉動完畢后，所述勾部與針插銷閉合，所述勾部的第一弧沿與針插銷的第二弧沿連貫過渡，以便于脫線。

9、本發明進一步的優選技術方案為：所述可夾持底座組件包括連接中心柱的底座和夾持件；

10、所述夾持件包括夾持盤和螺紋桿；所述夾持盤通過螺紋桿與底座連接；

11、所述夾持盤和底座之間為夾持區域。

12、本發明進一步的優選技術方案為：所述筒體包括上筒件和下筒件，兩個筒件之間形成所述斜環形限位槽；

13、所述斜環形限位槽包括上限位斜面和下限位斜面；

14、所述針底腳位于上、下限位斜面之間，上升階段，所述下限位斜面向上頂所述針底腳；下降階段時，所述上限位斜面向下推動所述針底腳。

15、本發明進一步的優選技術方案為：所述筒體包括上筒件和下筒件，兩個筒件之間形成所述斜環形限位槽；所述下筒件上端向外橫向延伸出傾斜環形壁。

16、本發明進一步的優選技術方案為：所述筒體包括上筒件和下筒件，兩個筒件之間形成所述斜環形限位槽；所述上筒體上設置有進線筒，所述進線筒的開口呈喇叭口，所述進線筒的開口一側開設有缺口；所述缺口下方的進線筒側壁上設置有導線口。

17、本發明進一步的優選技術方案為：還包括配重夾，所述配重夾夾持住從所述夾持盤底部穿出的繩線；所述配重夾的重量為90g-150g。

18、本發明進一步的優選技術方案為：所述中心柱上分布有豎向分布的凸條，相鄰兩根凸條之間形成供所述鉤針上下移動的移動槽。

19、本發明進一步的優選技術方案為：所述斜環形限位槽為通槽以供中心柱外壁上的針底腳穿過，所述斜環形限位槽沿筒體周側壁環形分布，且所述斜環形槽呈傾斜狀，以使其第一端和第二端形成高度差。

20、本發明進一步的優選技術方案為：還包括固定塞，所述固定塞用于塞入所述導線口，以將繩線固定在導線口處。

21、另一主題：具有鉤針即時切換機構的編織器的編織方法，包括如下步驟：

22、(1)選擇一個所需的鉤針即時切換機構與可夾持底座組件組裝；

23、(2)通過所述可夾持底座組件將編織器固定在目標位置上；

24、(3)先將繩線穿過筒體上側的進線筒側部的導線口，并用固定塞將繩線固定在導線口處；再將繩線依次穿入中心柱的中間通孔、可夾持底座組件的夾持盤底部通孔，并使用一配重夾夾持住所述繩線的第一端；

25、(4)確認所有鉤針的針插銷處于打開狀態，所述繩線進入上升狀態下的第一鉤針的勾部，同時轉動所述搖柄組件的手柄，以帶動所述第一鉤針旋轉并向下移動；

26、(5)繼續搖動所述手柄，繩線避開第二鉤針，進入第三鉤針勾部，同時繼續手柄，所述第三鉤針旋轉并向下移動；

27、(6)重復步驟(5)直至第一鉤針再次上移至上升狀態，此時第一鉤針勾部處繩線帶動針插銷轉動直至完全打開，以使勾部處的繩線滑落，與此同時，所述第一鉤針的勾部再次勾入繩線；

28、(7)繼續搖動所述手柄，所述第一鉤針向下移動，此時步驟(6)中第一鉤針滑落的繩線對針插銷施加向上的力，以帶動所述針插銷向上轉動以與勾部閉合，同時滑落的繩線越過勾部頂壁；其余，每個鉤針在搖動手柄的外力驅動下，依次緊隨第一鉤針完成本步驟的動作；

29、(8)重復步驟(7)直至編織任務完成。

30、與現有技術相比，本發明的優點是：首先，優化的鉤針插銷擺動軌跡確保了在鉤針閉合或打開時，插銷能夠保持在一個既定的位置，減少了與繩線的不必要接觸。這種技術手段減少了繩線被插銷掛住的風險，從而避免了繩線的卡頓和斷裂，確保了編織過程的連續性。新型編繩器保證繩線更順暢地通過，減少了編織過程中的摩擦和阻力。這不僅提高了編織速度，還提升了成品的質量，因為繩線能夠更均勻地被編織進作品中。

31、此外，本發明的編繩器允許用戶根據具體的編織需求更換不同數量配置的鉤針即時切換機構。這種靈活性意味著編繩器可以適應各種編織項目，用戶可以通過更換鉤針即時切換機構來滿足需求。這種技術手段顯著提高了編繩器的適用性和多功能性。

32、另外，本發明的編繩器可通過可夾持底座組件，可將編繩器固定在工作臺面上。這一特性對于維持編織過程中的穩定性至關重要。固定在臺面上的編織器減少了因操作不當或意外觸碰導致的移動，從而確保了編織動作的連貫性和一致性。由于編織器在工作臺面上的固定，用戶可以更專注于編織技巧和技術手段，而不是擔心設備的位置或穩定性。這種固定方式減少了在編織過程中需要不斷調整設備位置的勞動強度，使得編織工作更加高效。而且，可夾持底座組件的固定或釋放動作也易于操作。用戶輕松地將編織器固定在工作臺面上或迅速卸下，以便于在不同的工作場景中快速切換或移動編織器。
