本技術涉及一種浸堿槽，具體涉及一種具有防濺功能的絲光機用浸堿槽。

背景技術：

1、絲光機是棉紗線及棉織物在一定張力條件下用濃燒堿液處理并水洗除堿的設備。在針織生產中，主要用對緯編筒狀棉針織坯布的加工，絲光機主要由進布架、浸堿槽、透風裝置、擴幅裝置、沖洗裝置和平洗槽等組成，可分為四種，第一種絲光機類型對為圓筒織物進行平幅擴幅，第二至四種絲光機類型為圓筒徑向擴幅，第三種絲光機和第四種絲光機，除了對織物具有擴幅作用外，還對圓筒針織物有減小弧形維斜、消除加工時所產生的折皺和邊折痕的作用。

2、絲光機根據對浸軋堿液后的棉針織坯布橫向施加張力的擴幅裝置不同，可分為以下幾種類型:彈簧擴幅器擴幅，摩擦輥阻止織物橫向收縮；圓筒擴幅器在圓筒織物徑向施加張力；吹入壓縮空氣，使圓筒織物形成氣鼓；直徑可調的圓筒擴幅器和充氣相結合對圓筒織物徑向施加張力，并噴淋淡堿液。而一般絲光機的浸堿槽上表面是露天的，在運轉時容易發生濺射，在工人觀察面料時，一些浸堿槽的波動巨大，使堿液濺射到人的身上，會造成一定的危險性。

技術實現思路

1、本公開的主要目的在于提供了一種具有防濺功能的絲光機用浸堿槽，以有效解決發明人在上述背景技術提出的問題。

2、為達成上述目的，本實用新型采用的技術方案如下：

3、一種具有防濺功能的絲光機用浸堿槽，包括槽體和防濺板，所述槽體的頂部開設有入口，所述槽體頂部的右側固定安裝有移離桿，且移離桿的頂端固定連接有擋塊，所述移離桿的表面滑動安裝有裝夾座，所述防濺板頂部的一側通過銷軸轉動安裝在裝夾座上，且防濺板的下端伸至入口內。

4、優選的，所述防濺板的頂部固定安裝有吸風機，所述吸風機的頂端安裝有氣體凈化器，所述吸風機的一端口固定連接有伸至槽體內的吸氣頭，另一端口接通氣體凈化器。

5、優選的，所述槽體的內壁轉動安裝有若干個定向套輥，所述槽體的兩側均開設有送料口，面料穿過兩側的送料口并繞過各個定向套輥。

6、優選的，所述防濺板的下方設有若干輥安裝座，各個所述輥安裝座上均轉動安裝有動向套輥，且動向套輥與定向套輥相對應，面料穿過動向套輥與定向套輥之間，各個所述輥安裝座之間通過聯接板固定連接在一起。

7、優選的，所述防濺板上螺紋貫穿安裝有螺桿，所述螺桿的底端伸至槽體內并轉動連接在其中一個輥安裝座的頂端，所述防濺板的底部固定連接有導向桿，所述聯接板滑動安裝在導向桿上。

8、優選的，所述氣體凈化器的內部安裝有過濾層和活性炭吸附層，且過濾層與活性炭吸附層呈上下位分布。

9、鑒于此，與現有技術相比，本實用新型的有益效果是：

10、(一)、本申請中，使用前將面料穿過送料口，并繞過定向套輥，向槽體中注入堿液，使面料浸入堿液中，使用時將防濺板滑進入口中，以對浸堿槽的入口進行封蓋，繼而避免堿液濺出，以達到了良好的防濺效果。

11、(二)、本申請中，防濺板下方的動向套輥能夠?qū)⒚媪仙隙嘤嗟膲A液擠出，避免面料送出時含有較多的堿液而導致飛濺，而送料口附近的定向套輥可以對面料進行導向運送，保持面料的平穩，避免發生抖動而濺出堿液，使用效果更優。

12、(三)、本申請中，動向套輥與定向套輥之間的距離可適當進行調整，以便控制面料上的液體量，且可適用與不同厚度的面料，維護清潔也較為方便，將防濺板移出入口后再擺動，即可使入口完全顯露出來，不影響清潔維護操作。

技術特征：

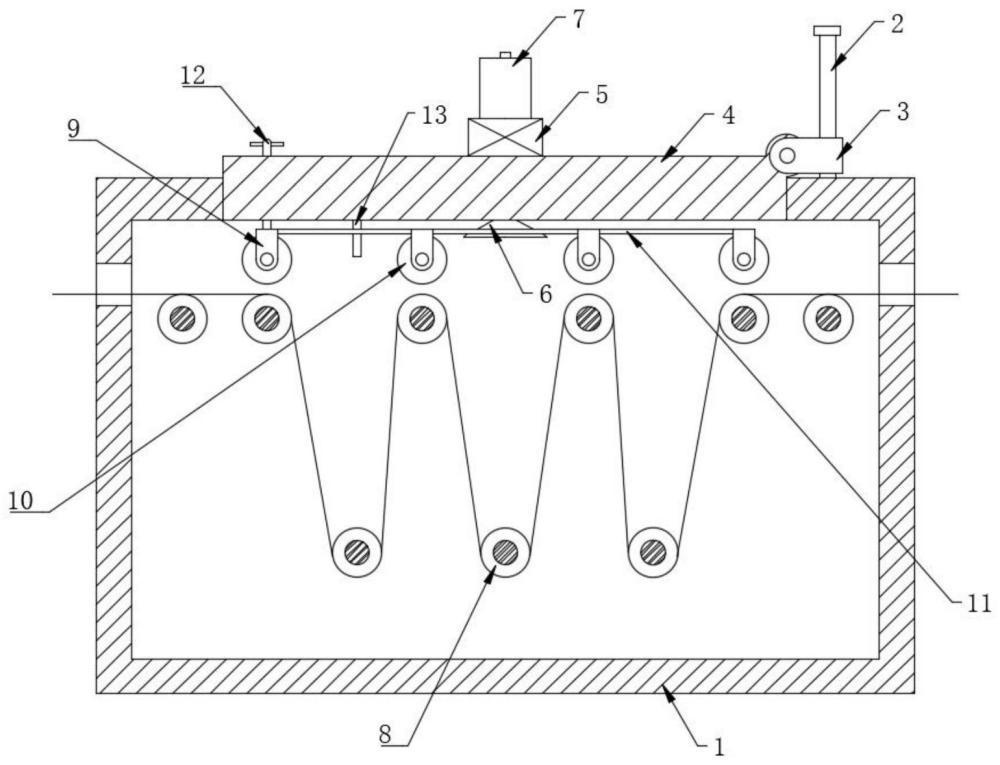

1.一種具有防濺功能的絲光機用浸堿槽，其特征在于：包括槽體(1)和防濺板(4)，所述槽體(1)的頂部開設有入口，所述槽體(1)頂部的右側固定安裝有移離桿(2)，且移離桿(2)的頂端固定連接有擋塊，所述移離桿(2)的表面滑動安裝有裝夾座(3)，所述防濺板(4)頂部的一側通過銷軸轉動安裝在裝夾座(3)上，且防濺板(4)的下端伸至入口內。

2.根據權利要求1所述的一種具有防濺功能的絲光機用浸堿槽，其特征在于：所述防濺板(4)的頂部固定安裝有吸風機(5)，所述吸風機(5)的頂端安裝有氣體凈化器(7)，所述吸風機(5)的一端口固定連接有伸至槽體(1)內的吸氣頭(6)，另一端口接通氣體凈化器(7)。

3.根據權利要求1所述的一種具有防濺功能的絲光機用浸堿槽，其特征在于：所述槽體(1)的內壁轉動安裝有若干個定向套輥(8)，所述槽體(1)的兩側均開設有送料口，面料穿過兩側的送料口并繞過各個定向套輥(8)。

4.根據權利要求3所述的一種具有防濺功能的絲光機用浸堿槽，其特征在于：所述防濺板(4)的下方設有若干輥安裝座(9)，各個所述輥安裝座(9)上均轉動安裝有動向套輥(10)，且動向套輥(10)與定向套輥(8)相對應，面料穿過動向套輥(10)與定向套輥(8)之間，各個所述輥安裝座(9)之間通過聯接板(11)固定連接在一起。

5.根據權利要求4所述的一種具有防濺功能的絲光機用浸堿槽，其特征在于：所述防濺板(4)上螺紋貫穿安裝有螺桿(12)，所述螺桿(12)的底端伸至槽體(1)內并轉動連接在其中一個輥安裝座(9)的頂端，所述防濺板(4)的底部固定連接有導向桿(13)，所述聯接板(11)滑動安裝在導向桿(13)上。

6.根據權利要求2所述的一種具有防濺功能的絲光機用浸堿槽，其特征在于：所述氣體凈化器(7)的內部安裝有過濾層(7a)和活性炭吸附層(7b)，且過濾層(7a)與活性炭吸附層(7b)呈上下位分布。

技術總結
本申請屬于浸堿槽技術領域，尤其是涉及一種具有防濺功能的絲光機用浸堿槽，包括槽體和防濺板，所述槽體的頂部開設有入口，所述槽體頂部的右側固定安裝有移離桿，且移離桿的頂端固定連接有擋塊，所述移離桿的表面滑動安裝有裝夾座，所述防濺板頂部的一側通過銷軸轉動安裝在裝夾座上，且防濺板的下端伸至入口內。本技術中，使用前將面料穿過送料口，并繞過定向套輥，向槽體中注入堿液，使面料浸入堿液中，使用時將防濺板滑進入口中，以對浸堿槽的入口進行封蓋，繼而避免堿液濺出，以達到了良好的防濺效果，防濺板下方的動向套輥能夠?qū)⒚媪仙隙嘤嗟膲A液擠出，避免面料送出時含有較多的堿液而導致飛濺。

技術研發人員：李慶民
受保護的技術使用者：礫維（新鄉）紡織有限公司
技術研發日：20240416
技術公布日：2025/4/24
