本技術屬于生活用品，具體是一種折疊旋轉式外掛燙衣板。

背景技術：

1、隨著社會的發展，越來越多的人注重穿著的美觀大方，很多人會在出門之前會對進行熨燙，以去除衣服上的褶皺，但是通常在家庭中沒有專門用于燙衣服的地方，而是使用一塊燙衣板放在桌子上操作，傳統的燙衣板是一個整體，使用過程中不夠靈活，熨衣板無法折疊，不利于存放，且通常是站立式的，放在地上既占空間使用也不方便。

技術實現思路

1、本實用新型的目的在于提供一種折疊旋轉式外掛燙衣板，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種折疊旋轉式外掛燙衣板，包括安裝架，所述安裝架轉動連接有承托架，靠近轉動連接處，所述安裝架上設有限位件，所述限位件可與承托架端面相抵，所述承托架上安裝有轉動組件，所述轉動組件連接有燙衣板本體。

4、進一步的技術方案，所述安裝架至少一側設有活動鎖扣，所述承托架側邊設有固定釘，折疊時活動鎖扣與固定釘扣合。

5、進一步的技術方案，所述安裝架上設有若干安裝孔。

6、進一步的技術方案，所述燙衣板本體可分段旋轉折疊。

7、進一步的技術方案，所述燙衣板本體包括板體一、板體二和連接件，所述連接件設在兩側，分別與板體一和板體二的端部轉動連接。

8、進一步的技術方案，所述板體一和板體二的底部分別設有支撐板一和支撐板二，所述支撐板一和支撐板二均與連接架可拆卸連接。

9、進一步的技術方案，所述連接架呈“u”字型，所述支撐板一上設有插孔，所述支撐板二設有避空槽。

10、進一步的技術方案，所述支撐板一和支撐板二分別靠近板體一和板體二的端部設置。

11、進一步的技術方案，所述板體一和板體二大小相同，且結構相同，兩者均包括框架，所述框架中設有承托網。

12、本實用新型的有益效果：

13、用戶可以根據使用情況使燙衣板本體以轉動組件為中心相對于承托架水平轉動，燙衣板本體能夠相對于承托架水平大范圍轉動，使燙衣板本體使用更加靈活，而且燙衣板本體能夠再次進行折疊，使整體占用體積更小，更加便于收納放置。

14、本實用新型的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

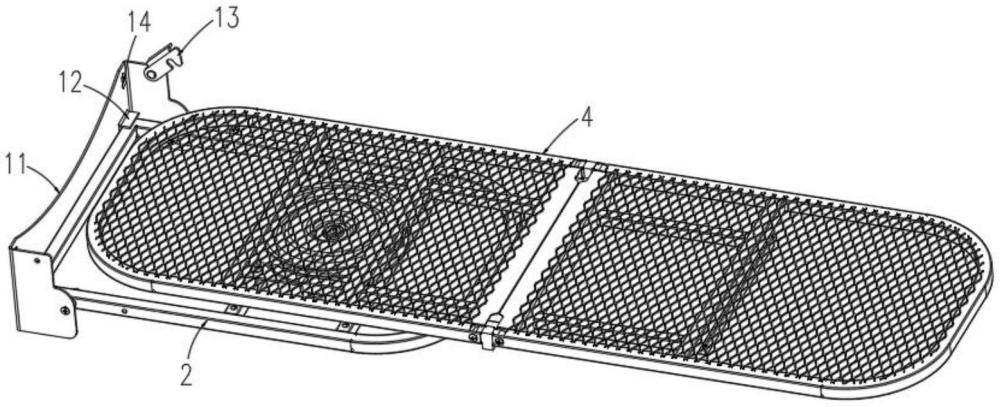

1.一種折疊旋轉式外掛燙衣板，其特征在于：包括安裝架(11)，所述安裝架(11)轉動連接有承托架(2)，靠近轉動連接處，所述安裝架(11)上設有限位件(12)，所述限位件(12)可與承托架(2)端面相抵，所述承托架(2)上安裝有轉動組件(3)，所述轉動組件(3)連接有燙衣板本體(4)。

2.根據權利要求1所述的一種折疊旋轉式外掛燙衣板，其特征在于：所述安裝架(11)至少一側設有活動鎖扣(13)，所述承托架(2)側邊設有固定釘(21)，折疊時活動鎖扣(13)與固定釘(21)扣合。

3.根據權利要求1所述的一種折疊旋轉式外掛燙衣板，其特征在于：所述安裝架(11)上設有若干安裝孔(14)。

4.根據權利要求1所述的一種折疊旋轉式外掛燙衣板，其特征在于：所述燙衣板本體(4)可分段旋轉折疊。

5.根據權利要求4所述的一種折疊旋轉式外掛燙衣板，其特征在于：所述燙衣板本體(4)包括板體一(41)、板體二(42)和連接件(43)，所述連接件(43)設在兩側，分別與板體一(41)和板體二(42)的端部轉動連接。

6.根據權利要求5所述的一種折疊旋轉式外掛燙衣板，其特征在于：所述板體一(41)和板體二(42)的底部分別設有支撐板一(44)和支撐板二(45)，所述支撐板一(44)和支撐板二(45)均與連接架(46)可拆卸連接。

7.根據權利要求6所述的一種折疊旋轉式外掛燙衣板，其特征在于：所述連接架(46)呈“u”字型，所述支撐板一(44)上設有插孔(47)，所述支撐板二(45)設有避空槽(48)。

8.根據權利要求6所述的一種折疊旋轉式外掛燙衣板，其特征在于：所述支撐板一(44)和支撐板二(45)分別靠近板體一(41)和板體二(42)的端部設置。

9.根據權利要求5所述的一種折疊旋轉式外掛燙衣板，其特征在于：所述板體一(41)和板體二(42)大小相同，且結構相同，兩者均包括框架(491)，所述框架(491)中設有承托網(492)。

技術總結
本技術公開了一種折疊旋轉式外掛燙衣板，包括安裝架，所述安裝架轉動連接有承托架，靠近轉動連接處，所述安裝架上設有限位件，所述限位件可與承托架端面相抵，所述承托架上安裝有轉動組件，所述轉動組件連接有燙衣板本體，用戶可以根據使用情況使燙衣板本體以轉動組件為中心相對于承托架水平轉動，燙衣板本體能夠相對于承托架水平大范圍轉動，使燙衣板本體使用更加靈活。

技術研發人員：林嘉恒
受保護的技術使用者：鶴山市址山恒豐金屬制品有限公司
技術研發日：20240726
技術公布日：2025/4/24
