本發明涉及智能編織，尤其涉及六維度立體纏繞線脈絡鞋型控制系統及鞋型加工工藝。

背景技術：

1、目前，在加工一些三維形狀的編織物時，常見的加工方式是加工多個單層或多層的平面編織品(這多層平面編織品可具有不同的編織圖案及層數)，然后將多個平面編織品結合待加工三維形狀需求進行三維塑形，裁剪等操作。其中，在對上述每一個平面編織品進行加工時，是采用在設有多個定位鉚釘?shù)钠矫驷敯迳线M(jìn)行絲線纏繞，具體是自動編織機的編織頭根據預先設置的帶動絲線在平面釘板上的多個定位鉚釘之間進行環繞從而得到編織品。可見，采用上述先加工多個平面編織品，再結合待加工三維形狀需求進行三維塑形，裁剪等操作的加工方式得到三維形狀的編織品的加工效率低下。

技術實現思路

1、本發明實施例提供了六維度立體纏繞線脈絡鞋型控制系統及鞋型加工工藝，旨在解決現有技術方法中采用自動編織機和釘板先加工多個平面編織品，再結合待加工三維形狀需求進行三維塑形，裁剪等操作的加工方式得到三維形狀的編織品的加工效率低下的問題。

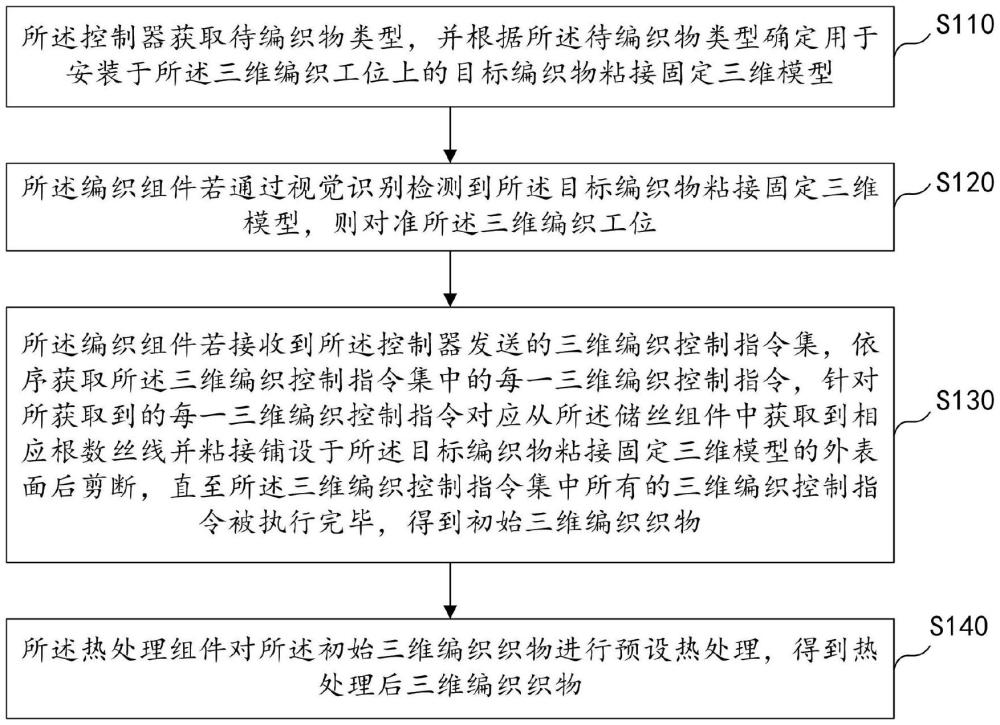

2、第一方面，本發明實施例提供了一種六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝，該方法應用于六維度立體纏繞線脈絡鞋型控制系統，所述六維度立體纏繞線脈絡鞋型控制系統包括編織機本體、控制器、三維編織工位、儲絲組件、編織組件和熱處理組件；所述控制器、所述三維編織工位、所述編織組件和所述熱處理組件均設于所述編織機本體上；所述儲絲組件設于所述編織組件上；所述三維編織工位上設有可更換的編織物粘接固定三維模型；所述儲絲組件、所述編織組件和所述熱處理組件與所述控制器連接；所述六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝包括：

3、所述控制器獲取待編織物類型，并根據所述待編織物類型確定用于安裝于所述三維編織工位上的目標編織物粘接固定三維模型；

4、所述編織組件若通過視覺識別檢測到所述目標編織物粘接固定三維模型，則對準所述三維編織工位；

5、所述編織組件若接收到所述控制器發送的三維編織控制指令集，依序獲取所述三維編織控制指令集中的每一三維編織控制指令，針對所獲取到的每一三維編織控制指令對應從所述儲絲組件中獲取到相應根數絲線并粘接鋪設于所述目標編織物粘接固定三維模型的外表面后剪斷，直至所述三維編織控制指令集中所有的三維編織控制指令被執行完畢，得到初始三維編織織物；

6、所述熱處理組件對所述初始三維編織織物進行預設熱處理，得到熱處理后三維編織織物。

7、第二方面，本發明實施例提供了一種六維度立體纏繞線脈絡鞋型控制系統，其包括編織機本體、控制器、三維編織工位、儲絲組件、編織組件和熱處理組件；所述控制器、所述三維編織工位、所述編織組件和所述熱處理組件均設于所述編織機本體上；所述儲絲組件設于所述編織組件上；所述三維編織工位上設有可更換的編織物粘接固定三維模型；所述儲絲組件、所述編織組件和所述熱處理組件與所述控制器連接；

8、所述控制器，用于獲取待編織物類型，并根據所述待編織物類型確定用于安裝于所述三維編織工位上的目標編織物粘接固定三維模型；

9、所述編織組件，用于若通過視覺識別檢測到所述目標編織物粘接固定三維模型，則對準所述三維編織工位；

10、所述編織組件，還用于若接收到所述控制器發送的三維編織控制指令集，依序獲取所述三維編織控制指令集中的每一三維編織控制指令，針對所獲取到的每一三維編織控制指令對應從所述儲絲組件中獲取到相應根數絲線并粘接鋪設于所述目標編織物粘接固定三維模型的外表面后剪斷，直至所述三維編織控制指令集中所有的三維編織控制指令被執行完畢，得到初始三維編織織物；

11、所述熱處理組件，用于對所述初始三維編織織物進行預設熱處理，得到熱處理后三維編織織物。

12、第三方面，本發明實施例又提供了一種編織物，所述編織物中的至少一層編織層采用如上述第一方面所述的六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝得到。

13、本發明實施例提供了六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝、系統及編織物，應用于六維度立體纏繞線脈絡鞋型控制系統，六維度立體纏繞線脈絡鞋型控制系統包括編織機本體、控制器、三維編織工位、儲絲組件、編織組件和熱處理組件；控制器、三維編織工位、編織組件和熱處理組件均設于編織機本體上；儲絲組件設于編織組件上；三維編織工位上設有可更換的編織物粘接固定三維模型；儲絲組件、編織組件和熱處理組件與控制器連接；六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝包括：控制器獲取待編織物類型，并根據待編織物類型確定用于安裝于三維編織工位上的目標編織物粘接固定三維模型；編織組件若通過視覺識別檢測到目標編織物粘接固定三維模型，則對準三維編織工位；編織組件若接收到控制器發送的三維編織控制指令集，依序獲取三維編織控制指令集中的每一三維編織控制指令，針對所獲取到的每一三維編織控制指令對應從儲絲組件中獲取到相應根數絲線并粘接鋪設于目標編織物粘接固定三維模型的外表面后剪斷，直至三維編織控制指令集中所有的三維編織控制指令被執行完畢，得到初始三維編織織物；熱處理組件對初始三維編織織物進行預設熱處理，得到熱處理后三維編織織物。通過上述方法，可以直接由編織組件基于三維編織控制指令集中的每一三維編織控制指令將從儲絲組件中拉出的絲線粘接于安裝于三維編織工位上的目標編織物粘接固定三維模型上后得到初始三維編織織物，無需先加工多個平面編織物再塑形成三維模型，提高了獲得三維形狀的編織品的加工效率。

技術特征：

1.一種六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝，應用于六維度立體纏繞線脈絡鞋型控制系統，其特征在于，所述六維度立體纏繞線脈絡鞋型控制系統包括編織機本體、控制器、三維編織工位、儲絲組件、編織組件和熱處理組件；所述控制器、所述三維編織工位、所述編織組件和所述熱處理組件均設于所述編織機本體上；所述儲絲組件設于所述編織組件上；所述三維編織工位上設有可更換的編織物粘接固定三維模型；所述儲絲組件、所述編織組件和所述熱處理組件與所述控制器連接；所述六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝包括：

2.根據權利要求1所述的六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝，其特征在于，所述控制器獲取待編織物類型，并根據所述待編織物類型確定用于安裝于所述三維編織工位上的目標編織物粘接固定三維模型，包括：

3.根據權利要求1所述的六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝，其特征在于，所述編織組件包括圖像采集模塊；

4.根據權利要求3所述的六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝，其特征在于，所述編織組件還包括運動驅動模塊、絲線運輸模塊、拉線模塊、旋轉控制模塊和剪線模塊；

5.根據權利要求4所述的六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝，其特征在于，所述獲取與所述三維編織控制指令對應的絲線總根數和絲線粘黏三維空間位置信息，包括：

6.根據權利要求1所述的六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝，其特征在于，在所述編織組件若通過視覺識別檢測到所述目標編織物粘接固定三維模型，則對準所述三維編織工位的步驟之后，還包括：

7.根據權利要求1所述的六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝，其特征在于，所述熱處理組件為吹風模塊，以用于吹出熱風或壓縮空氣；

8.根據權利要求1所述的六維度立體纏繞線脈絡鞋型控制系統的鞋型加工工藝，其特征在于，在所述熱處理組件對所述初始三維編織織物進行預設熱處理，得到熱處理后三維編織織物之后，還包括：

9.一種六維度立體纏繞線脈絡鞋型控制系統，其特征在于，包括編織機本體、控制器、三維編織工位、儲絲組件、編織組件和熱處理組件；所述控制器、所述三維編織工位、所述編織組件和所述熱處理組件均設于所述編織機本體上；所述儲絲組件設于所述編織組件上；所述三維編織工位上設有可更換的編織物粘接固定三維模型；所述儲絲組件、所述編織組件和所述熱處理組件與所述控制器連接；

10.根據權利要求9所述的六維度立體纏繞線脈絡鞋型控制系統，其特征在于，所述控制器獲取待編織物類型，并根據所述待編織物類型確定用于安裝于所述三維編織工位上的目標編織物粘接固定三維模型，包括：

技術總結
本發明公開了六維度立體纏繞線脈絡鞋型控制系統及鞋型加工工藝、系統及編織物，六維度立體纏繞線脈絡鞋型控制系統包括編織機本體、控制器、三維編織工位、儲絲組件、編織組件和熱處理組件；控制器、三維編織工位、編織組件和熱處理組件均設于編織機本體上；儲絲組件設于編織組件上；三維編織工位上設有可更換的編織物粘接固定三維模型。通過上述方法，可以直接由編織組件基于三維編織控制指令集中的每一三維編織控制指令將從儲絲組件中拉出的絲線粘接于安裝于三維編織工位上的目標編織物粘接固定三維模型上后得到初始三維編織織物，無需先加工多個平面編織物再塑形成三維模型，提高了獲得三維形狀的編織品的加工效率。

技術研發人員：張彩萍
受保護的技術使用者：迪賽福創新技術（深圳）有限公司
技術研發日：
技術公布日：2025/3/20
