本發明涉及服裝生產的輔助設備，具體是一種帶切刀修邊的t恤衫冚袖口設備。

背景技術：

1、在服裝生產領域，縫紉工序的精準與高效一直是行業追求的關鍵目標。傳統的服裝縫制設備在處理常規尺寸布料時，雖能基本滿足生產需求，但隨著服裝款式的日益多樣化和消費者對品質要求的不斷攀升，對于領口、袖口等服裝小尺寸合圍區域的縫制難題愈發凸顯。

2、本技術人早先以公開號cn110607611a?公開了一種服裝下擺圈縫裝置，其包括固設在機架臺面上的繃縫機，在繃縫機的左、右兩側分別設置左轉輪、右轉輪，服裝的環狀下擺套在左轉輪與右轉輪的帶動下回轉運動，繃縫機在倒全骨的狀態下對下擺進行圈縫。然而，相較于下擺部位，領口和袖口所在的服裝部件上形成的合圍區域尺寸較小，在尺寸量級上存在明顯差異，形狀更為復雜，且對精度和靈活性要求更高。這種局部小尺寸特性使得在加工制作過程中，現有的服裝下擺圈縫裝置難以直接應用于領口、袖口等局部小尺寸合圍區域。

3、另外，本技術人還以公開號cn?215517902?u公開了一種雙蝸桿糾偏拖布裝置，由于其靠近輥筒的軸的驅動帶輪位于轉向帶輪的內側，這一布局從機械原理和空間結構上限制了輥筒直徑的小型化。在面對領口、袖口等微小空間的縫制作業時，受限于較大的設備體積和結構尺寸，難以有效施展功能，無法滿足小尺寸合圍區域的加工要求。

4、此外，現有技術缺乏針對小尺寸合圍區域的自動化修邊功能。在生產實踐中，手工修邊方式耗時費力，效率極為低下，且受工人操作熟練程度、精力集中程度等人為因素干擾嚴重，難以確保修邊效果的一致性和高精度。參差不齊的布料邊緣不僅增加了后續加工工序的復雜度和成本投入，還因質量穩定性差而阻礙了大規模標準化生產的推進，與現代服裝行業追求高品質、個性化、快速響應市場需求的發展趨勢背道而馳。

技術實現思路

1、為克服現有技術的缺陷或缺陷之一，本發明公開一種專用于服裝小尺寸合圍區域的冚縫裝置，所采取的技術方案是：

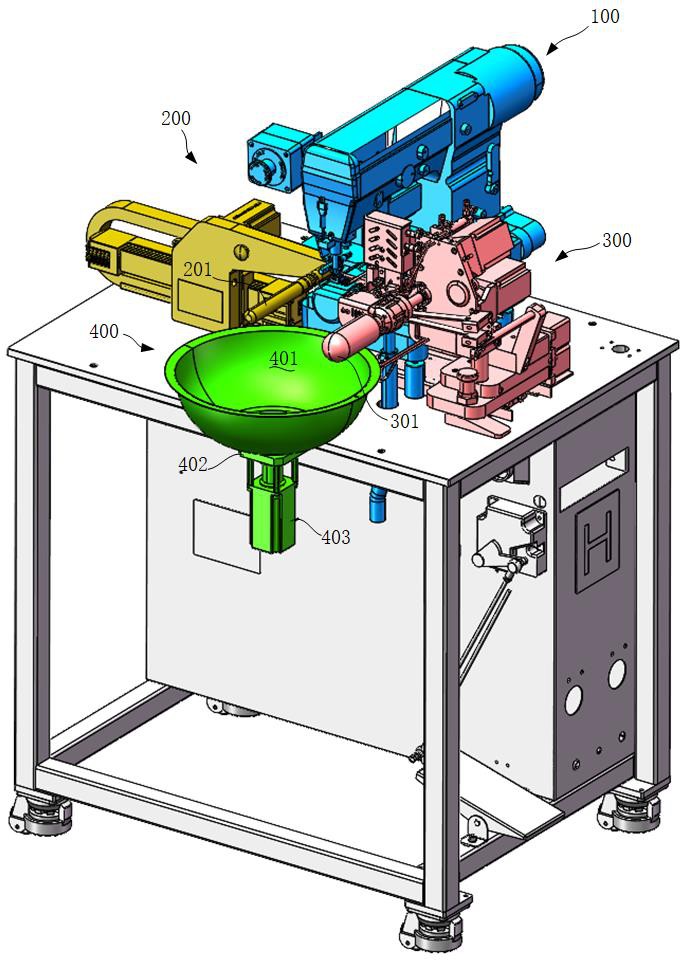

2、一種帶切刀修邊的t恤衫冚袖口設備，包括固設在機架臺面上的縫紉機，在所述縫紉機的左、右兩側分別配置左輪單元、右輪單元和位于所述左輪單元和右輪單元之間的合圍區域修邊單元，與現有技術不同的是，所述合圍區域修邊單元包括上置于所述針板上方的所述縫紉機上的修邊電機，所述修邊電機的電機軸上固接軸套，所述軸套沿徑向滑動配合滑塊，所述滑塊固接軸銷，所述軸套上螺接與所述滑塊抵接的頂絲以調整所述軸銷與所述修邊電機的電機軸的偏心度，所述軸銷轉接連桿的一端；在所述縫紉機的針板的右側固設向左嵌入所述針板內、靠近壓腳、刃部與所述針板平齊的固定刀，所述固定刀與勾狀的活動刀形成剪切副，所述活動刀的驅動端固接在軸向?yàn)榍昂蠓较虻男捱咈?qū)動軸上，所述修邊驅動軸轉設在所述縫紉機的針板的右側的機體上，所述修邊驅動軸固接擺桿的一端，所述擺桿的另一端轉接所述連桿的另一端。

3、進一步地，所述左輪單元包括左轉輪，所述右輪單元包括右轉輪，所述左轉輪和右轉輪的上方輪緣與所述縫紉機的針板平面基本平齊，服裝小尺寸合圍區域套在所述左轉輪與右轉輪上后被能夠左右位移的所述左轉輪撐緊，并在所述右轉輪和/或左轉輪的左轉輪帶動下回轉運動，所述左轉輪的直徑在25mm以?xún)?nèi)，所述右轉輪的直徑在45mm以?xún)?nèi)，所述左轉輪能抵接所述縫紉機的針板，所述右轉輪距離所述縫紉機的針板邊緣70mm以?xún)?nèi)。

4、進一步地，還包括配置在所述縫紉機的針板下方機架上的服裝承托單元，所述服裝承托單元能夠使服裝其余部分跟隨小尺寸合圍區域回轉而回轉且不下墜。

5、進一步地，所述服裝承托單元包括承接盆、與所述縫紉機的針板下方的機架上固接的固定板，所述固定板的下方固設隨轉電機，所述固定板的上方通過軸承轉設隨轉軸，所述隨轉電機的電機軸固接所述隨轉軸，所述隨轉電機與驅動所述右轉輪的右轉輪電機同步轉動使得所述承接盆內的服裝其余部分能夠隨小尺寸合圍區域回轉而順時針或逆時針旋轉。

6、進一步地，在所述縫紉機的針板的右側固設修邊吸風管，所述修邊吸風管的吸風口緊貼所述活動刀并覆蓋所述活動刀的運動范圍；在所述修邊吸風管左側、所述針板下方的機體上配置導布板以輔助將布展開。

7、進一步地，所述右輪單元還包括配置在所述右轉輪上的糾偏機構和配置在所述右轉輪右側的光眼，所述光眼將采集到的信號傳送給控制裝置，控制裝置驅動所述糾偏機構對套設在所述右轉輪上的服裝小尺寸合圍區域進行糾偏。

8、進一步地，所述右轉輪包括前輪和與前輪固接的后輪，所述糾偏機構配置在所述后輪上；所述后輪包括從前到后依次固接的前端盤、前間盤、5個扇形支撐塊、后間盤和后端盤，所述后端盤向后延伸形成套筒，所述套筒內轉接被糾偏電機驅動的蝸桿軸，所述蝸桿軸的內端固設蝸桿，所述蝸桿位于所述后間盤和后端盤相對端中部開設的蝸桿容置腔內，所述后間盤的后端面和后端盤的前端面沿徑向均勻開設?5?個蝸輪容置槽，且在每個蝸輪容置槽內分別轉設有?1?個蝸輪，這些蝸輪分別與所述蝸桿嚙合；同時，所述后間盤的前端面對應每個所述蝸輪容置槽開設過輪容置槽，并且在每個所述過輪容置槽內轉設?1?個過輪，所述過輪包括與所述蝸輪嚙合的中間輪體，所述中間輪體兩側分別為半圓環槽體；每個所述扇形支撐塊的前端兩側分別開設帶輪軸容置槽，相鄰2個所述扇形支撐塊之間通過所述帶輪軸容置槽轉設帶輪，每個所述帶輪具有2個與2個所述半圓環槽體對應的半圓環槽，每個所述帶輪與對應的每個所述過輪上繞設2個無端圓皮帶。

9、進一步地，所述扇形支撐塊具有與所述后間盤和后端盤相同曲率的外圓面；所述前間盤向后延伸形成伸入相鄰2個所述扇形支撐塊之間的相鄰2個所述無端圓皮帶之間的弧形護板，所述弧形護板具有與所述后間盤和后端盤相同曲率的外圓面。

10、進一步地，所述右輪單元還包括倒骨機構，所述倒骨機構包括配置在所述后輪之后的折邊滾筒，對應所述折邊滾筒的機架上配置的折邊板以及多個具有吹向服裝小尺寸合圍區域的充吹氣孔的吹氣管。

11、進一步地，所述左輪單元包括固設在機架上、行程為左右方向的直線模組，所述直線模組滑動部固接左轉輪座，所述左轉輪座上固設左轉輪電機，所述左轉輪座向右延伸形成懸臂，所述懸臂的自由端轉設所述左轉輪，所述左轉輪與所述左轉輪電機的電機軸通過同步帶相連；所述懸臂從左到右逐漸細縮，所述左轉輪呈圓桿狀。

12、以下是本發明與現有技術相比的有益技術效果：

13、1.適配小尺寸合圍區域：現有技術中，針對領口、袖口等服裝小尺寸合圍區域的縫制存在難題，如傳統服裝下擺圈縫裝置因尺寸量級差異和形狀復雜度不同，難以直接應用于小尺寸合圍區域；雙蝸桿糾偏拖布裝置因結構布局限制，無法滿足微小空間縫制作業需求。本發明的冚縫裝置專門針對服裝小尺寸合圍區域設計，通過獨特的結構布局，能有效解決小尺寸合圍區域縫制時精度和靈活性不足的問題，更好地適應小尺寸合圍區域的復雜形狀和高精度要求。

14、2.優化空間利用：合圍區域修邊單元的修邊電機上置于針板上方的縫紉機上，改變了傳統電機下置的方式，極大地節約了空間，解決了因空間限制難以實現小規格袖口縫制的問題，同時，在縫紉機針板右側設置的固定刀，采用向左嵌入針板內、靠近壓腳且刃部與針板平齊的方式，進一步減少了空間占用，使整個裝置布局更加緊湊合理，更適合小尺寸合圍區域的操作空間。

15、3.實現自動化修邊：現有技術缺乏針對小尺寸合圍區域的自動化修邊功能，手工修邊效率低下且質量不穩定。本發明通過合圍區域修邊單元實現了自動化修邊，修邊電機通過軸套、滑塊、軸銷、連桿、擺桿等部件驅動活動刀與固定刀配合，對服裝小尺寸合圍區域進行修邊。這種自動化修邊方式不受人為因素干擾，能確保修邊效果的一致性和高精度，提高了生產效率，降低了后續加工成本，有助于推進大規模標準化生產，符合現代服裝行業的發展趨勢。
