本發明涉及一種建筑外立面光伏發電與可調節外遮陽一體化系統。

背景技術：
太陽能是永不枯竭的清潔可再生能源，是人類可期待的，最有希望的能源之一。太陽每時每刻都在向地球表面輻射大量的光和熱，可供人類使用。太陽能光伏發電是當前建筑項目中常用的可再生能源利用形式之一，然而一些建筑項目由于自身場地限制，無法大面積采用光伏發電系統。建筑立面也可以作為光伏板的安裝場所，但是這存在兩個問題：1)立面上安裝的光伏板由于與太陽光線夾角較小，光伏發電效率較低；2)立面安裝光伏板有可能阻擋光線進入室內，影響室內自然采光，增加照明用電量，反而有可能起不到節能的效果。

技術實現要素：

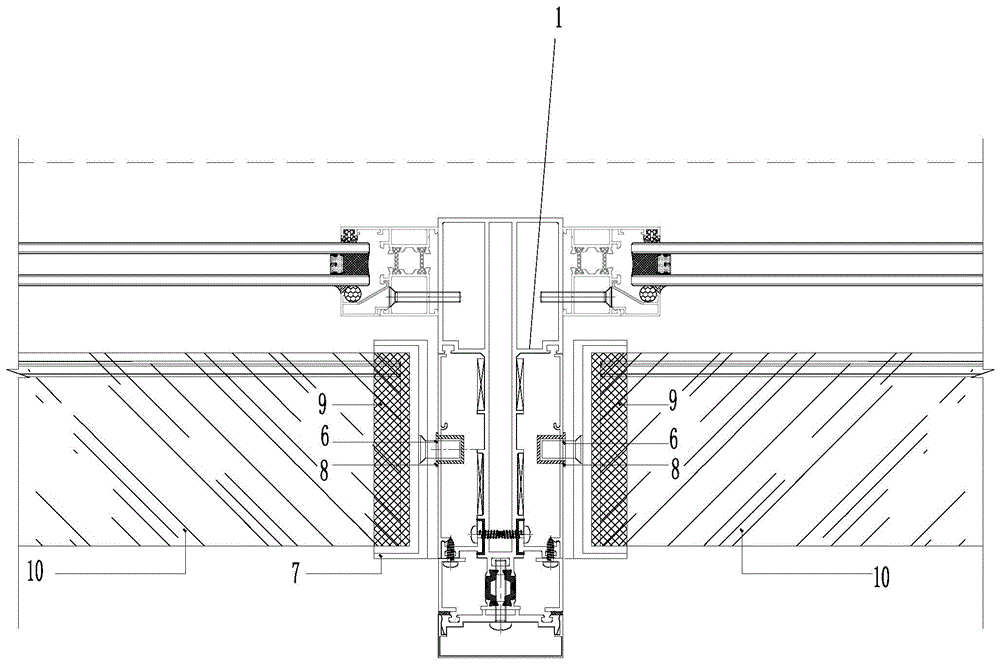

本發明目的是：提供一種建筑外立面光伏發電與可調節外遮陽一體化系統，該系統不僅具有光伏發電功能，而且可以阻擋太陽光線直接射入室內，減少室內太陽輻射量，同時可以根據室內光照情況調節室內采光量。本發明的技術方案是：一種建筑外立面光伏發電與可調節外遮陽一體化系統，包括活動布置在建筑物外側的遮陽板，所述遮陽板為鋼化夾膠光伏玻璃，其由位于中間的PVB膜、以及夾在該PVB膜內外兩側的兩塊鋼化玻璃構成，且其中一塊鋼化玻璃為光伏鋼化玻璃；還包括能夠上下移動的支撐立桿，所述建筑物上固定設置用于帶動所述支撐立桿上下移動的推桿電機，所述支撐立桿的內部設置有與所述光伏鋼化玻璃相連的光伏導線，所述鋼化夾膠光伏玻璃的一側邊鉸接在該支撐立桿上，所述鋼化夾膠光伏玻璃的中部通過水平布置的轉軸鉸接在建筑物上，從而使得當推桿電機帶動支撐立桿上下移動時，所述鋼化夾膠光伏玻璃圍繞所述轉軸作翻轉運動。本發明在上述技術方案的基礎上，還包括以下優選方案：所述遮陽板為鋼化夾膠光伏玻璃還包括夾緊固定在所述兩鋼化玻璃外側的鋁合金玻璃肋夾具，所述轉軸固定在該玻璃肋夾具上。所述鋁合金玻璃肋夾具與所述兩鋼化玻璃之間夾設有橡膠墊片。所述建筑物上固定設置有轉軸套，所述轉軸可旋轉地插設在該轉軸套中。所述PVB膜的厚度為1.52mm，所述兩鋼化玻璃的厚度均為8mm。在構成所述鋼化夾膠光伏玻璃的兩塊鋼化玻璃中，朝陽的那一塊鋼化玻璃為鋼化光伏玻璃。本發明的優點是：本發明這種系統將太陽能光伏發電于建筑可調節外遮陽相結合，光伏板同時作為外遮陽結構，在使用時光伏板可以跟隨太陽光線旋轉，這樣在改善室內光環境和熱環境的同時，最大程度地提高了光伏板的發電效率，起到一舉多得的效果。附圖說明下面結合附圖及實施例對本發明作進一步描述：圖1為本發明實施中建筑外立面光伏發電與可調節外遮陽一體化系統的整體結構示意圖，圖中左側為室內空間，右側為室外空間；圖2為本發明實施中建筑外立面光伏發電與可調節外遮陽一體化系統的局部結構示意圖；圖3為本發明實施例中鋼化夾膠光伏玻璃的結構示意圖；其中：1-建筑物，2-PVB膜，3-鋼化玻璃，4-支撐立桿，5-推桿電機，6-轉軸，7-玻璃肋夾具，8-轉軸套，9-橡膠墊片，10-鋼化夾膠光伏玻璃，11-鉸接座。具體實施方式圖1～圖3示出了本發明這種建筑外立面光伏發電與可調節外遮陽一體化系統的一個具體實施例，該系統包括活動布置在建筑物1外側的遮陽板。本實施例的關鍵改進在于：所述遮陽板為鋼化夾膠光伏玻璃10，該鋼化夾膠光伏玻璃由位于中間的PVB膜2、以及夾在該PVB膜2內外兩側的兩塊鋼化玻璃3構成，且其中一塊鋼化玻璃為光伏鋼化玻璃。還包括能夠上下移動的支撐立桿4，所述建筑物1上設置能夠帶動所述支撐立桿4上下移動的推桿電機5(推桿電機5與支撐立桿4相連)。所述支撐立桿4的內部設置有與所述光伏鋼化玻璃相連的光伏導線(支撐立桿4內部中空)。鋼化夾膠光伏玻璃的一側邊通過鉸接座11鉸接在該支撐立桿4上，鋼化夾膠光伏玻璃的中部通過水平布置的轉軸6鉸接在建筑物1上，如此一來，從而使得當推桿電機5帶動支撐立桿4上下移動時，所述鋼化夾膠光伏玻璃會圍繞所述轉軸6作翻轉運動。為了保證所述遮陽板為鋼化夾膠光伏玻璃的結構強度，同時為了方便所述轉軸6的裝配，本例還采用了如下結構形式：所述遮陽板為鋼化夾膠光伏玻璃還包括夾緊固定在所述兩鋼化玻璃3外側的鋁合金玻璃肋夾具7。所述轉軸6是固定在該玻璃肋夾具7上的。為了避免所述鋁合金玻璃肋夾具7與所述兩鋼化玻璃3直接接觸，而破壞鋼化玻璃3的結構，本例在鋁合金玻璃肋夾具7與兩鋼化玻璃3之間夾設有保護用的橡膠墊片9，如圖3。如圖2，所述建筑物1上固定設置有轉軸套8，所述轉軸6可旋轉地插設在該轉軸套8中。本例中，所述PVB膜2的厚度為1.52mm，所述兩鋼化玻璃3的厚度均為8mm。再結合圖1和圖2所示，現將本實施例這種建筑外立面光伏發電與可調節外遮陽一體化系統的工作原理介紹如下：在白天，所述鋼化夾膠光伏玻璃中的鋼化光伏玻璃接收太陽輻射并將其轉化成電能，轉化的電能通過支撐立桿4內的光伏導線傳輸給相應的用電或儲電設備。鋼化夾膠光伏玻璃為翻轉式結構，其角度可調(角度變化范圍在0～90度之間)，這樣一方面可以通過調節鋼化夾膠光伏玻璃的角度位置來保證鋼化光伏玻璃與太陽光線保持最佳角度，以最大大限度的利用太陽光線的能量；另一方面可以通過調節鋼化夾膠光伏玻璃的角度位置來避免太陽高度角的變化對建筑物室內環境的影響，具有遮陽擋光功能。由于太陽光線每日變化規律是一致的，因此可以將推桿電機5設計成按照時間控制，每隔一小時調整一次，以保證鋼化光伏玻璃與太陽光線始終保持最佳角度。為了使所述鋼化夾膠光伏玻璃10獲得更多的太陽輻射，在構成鋼化夾膠光伏玻璃10的兩塊鋼化玻璃3中，將朝陽的那一塊鋼化玻璃3為鋼化光伏玻璃。如圖1所示，每一根支撐立桿4上連接有上下均勻分布的多塊鋼化夾膠光伏玻璃，這些作為遮陽板的鋼化夾膠光伏玻璃在推桿電機5的帶動由作同步翻轉運動，其整體結構如同一百葉窗。當然，上述實施例只為說明本發明的技術構思及特點，其目的在于讓人們能夠了解本發明的內容并據以實施，并不能以此限制本發明的保護范圍。凡根據本發明主要技術方案的精神實質所做的等效變換或修飾，都應涵蓋在本發明的保護范圍之內。
