本專利技術涉及建筑施工領域核心筒內外的物料轉運操作。

背景技術：
在建筑施工中，經常需要將物料由建筑物外部運輸至建筑物內部，現有的卸料平臺技術僅能在建筑物外側提供一個物料放置的平臺，卻無法實現將物料及預制構件從核心筒外部向內部運輸?shù)墓δ堋：诵耐餐獠肯騼?nèi)物料及預制構件的運輸方法主要有以下兩種方式，一是通過人工搬運至核心筒內，二是由塔吊吊裝運輸。人工搬運方式僅適用于核心筒具有水平樓板的施工作業，而且受物料重量的影響，需要對物料進行多次倒運才能完成，此種方式需要大量的人工和時間，勞動強度大、施工效率低。高層、超高層建筑結構施工，核心筒上方由于爬模施工需要而進行封閉，導致塔吊吊裝運輸方式無法使用。

技術實現要素：

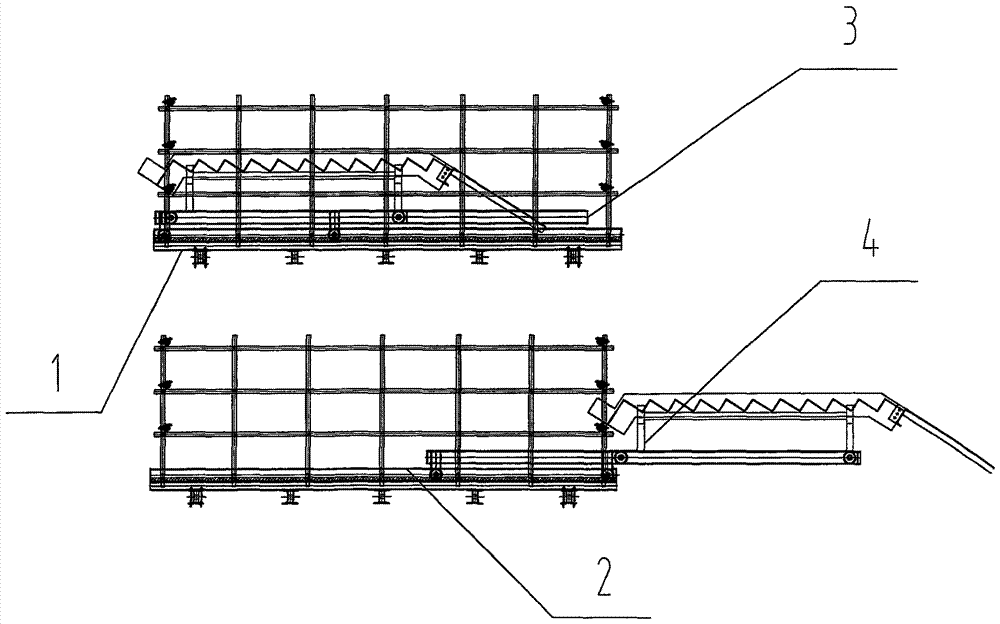

本專利的目的是針對現有卸料平臺和高層、超高層建筑核心筒內外部物料物料運輸過程中的諸多不足，解決高層、超高層建筑結構施工解決物料由核心筒外向筒內的運輸難題而研發的一種物料放置及運輸?shù)膶I(yè)設備。它一方面在核心筒外部提供一個操作平臺，可將物料直接放置在平臺上，另一方面通過多級移動式運料機構將物料通過建筑物門洞口，沿水平方向運輸?shù)胶诵耐矁?nèi)部。新型多級移動式施工運料平臺作為高層、超高層建筑核心筒內外部物料放置及運輸?shù)膶I(yè)設備，可以很大程度提高水平結構的施工效率，從而縮短施工周期。本專利包括一個操作平臺和一套物料運輸裝置組成。操作平臺由橫梁、縱梁和防傾螺栓等組成；物料運輸裝置包括主軌道、懸臂軌道車、運料車。本專利解決其技術問題所采用的技術方案是：本專利作為傳統卸料平臺工作時，只需通過防傾螺栓將操作平臺與核心筒外部結構固定后即可使用。在操作平臺上安裝有主軌道，安裝有滾輪和導向輪的懸臂軌道車可沿主軌道沿水平方向移動；安裝有滾輪和導向輪的運料車可沿安裝在懸臂軌道車上的運料車軌道沿水平方向移動；當施工物料放置在運料車上時，通過推動使懸臂軌道車和運料車水平移動，實現將施工物料從建筑物核心筒外部向內部運輸。為保證在物料運輸過程的安全性，在主軌道和懸臂軌道車的兩端分別裝有限位器，防止懸臂軌道車和運料車從各自運行軌道內滑出。為保證裝卸物料的安全性，使用車體定位器將懸臂軌道車和運料車固定在相應軌道上。本專利的有益效果是：可以當作傳統卸料平臺使用，但減少了繁瑣的預埋拉環和鋼絲繩的拉接固定及安裝危險；通過推動懸臂軌道車和運料車的水平移動實現將施工物料從建筑物核心筒外部向內部地運輸；結構科學、安全、可重復使用，經濟性好。附圖說明下面結合附圖和實施例對本發明做進一步說明。圖1是多級...
