本發明涉及一種電力桿。

背景技術：

電桿是電的橋梁，讓電運輸到各個地方，我們常見的電桿有木制電桿，有水泥電桿，它們的高度不一，矗立在平原山間，遍布在人們周圍。電桿的總類很多，常見的如：混凝土電桿用混凝土與鋼筋或鋼絲制成的電桿。鐵桿：用生鐵鑄造的電桿，混凝土電桿有預應力和非預應力兩種。電桿的截面形式有方形、八角形、工字形、環形或其他一些異型截面。最常采用的是環形截面和方形截面。電桿長度一般為4.5～15米。 環形電桿有錐形桿和等徑桿兩種，錐形桿的梢徑一般為100～230毫米，錐度為1:75；等徑桿的直徑為300～550毫米；兩者壁厚均為30～60毫米。

80年代，中國發展離心法環形預應力混凝土電桿。其制造工藝主要是將鋼絲骨架在鋼模內縱向張拉，然后使混凝土在離心力作用下將多余水分擠出， 從而大大提高混凝土的密實性和強度。為了使混凝土能較快地達到設計強度的70%以上，可進行蒸汽養護，以縮短脫模周期。使用預應力混凝土電桿比用普通鋼筋混凝土電桿節約鋼材，而且還能提高抗裂性和使用壽命。

目前現有的電桿不具有防雷和絕緣的功能，使用安全，結構強度高。

技術實現要素：

本發明要解決的技術問題是提供一種具有防雷和絕緣的功能，使用安全，結構強度高的電力桿。

為解決上述問題，本發明采用如下技術方案：一種電力桿，包括電桿本體、金屬網和橡膠層，所述金屬網設在電桿本體上方，所述橡膠層設在電桿本體下方，所述電桿本體頂部設置有避雷針，所述避雷針中部設置有金屬球，所述電桿本體呈中空設置，所述電桿本體底部設置有接地裝置，所述接地裝置與避雷針電性連接，所述電桿本體包括發泡水泥層、玻璃纖維層和鋁合金層，所述發泡水泥層、玻璃纖維層和鋁合金層依次從外至內設置，所述鋁合金層內設置有加強板。

作為優選，所述加強板與鋁合金層固定連接，保持結構強度高。

作為優選，所述加強板呈十字型分布，使得加強板結構緊湊。

作為優選，所述橡膠層與電桿本體膠合連接，保持橡膠層安裝牢固。

作為優選，所述金屬球與避雷針一體成型，保持金屬球結構牢固。

本發明的有益效果為：設置的避雷針上有金屬球且避雷針與接地裝置電性連接，保持防雷效果好；設置的橡膠層具有良好的絕緣效果；設置的金屬網能夠進一步提升防雷效果；設置的發泡水泥層、玻璃纖維層和鋁合金層保持結構強度高，使用安全；設置的加強板能夠提升電桿本體的結構強度。

附圖說明

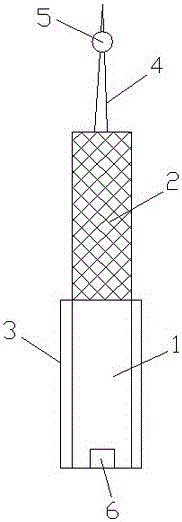

圖1為本發明一種電力桿的結構圖。

圖2為本發明一種電力桿的電桿本體剖視圖。

具體實施方式

如圖1和圖2所示，一種電力桿，包括電桿本體1、金屬網2和橡膠層3，所述金屬網2設在電桿本體1上方，所述橡膠層3設在電桿本體1下方，所述電桿本體1頂部設置有避雷針4，所述避雷針4中部設置有金屬球5，所述電桿本體1呈中空設置，所述電桿本體1底部設置有接地裝置6，所述接地裝置6與避雷針4電性連接，所述電桿本體1包括發泡水泥層7、玻璃纖維層8和鋁合金層9，所述發泡水泥層7、玻璃纖維層8和鋁合金層9依次從外至內設置，所述鋁合金層9內設置有加強板10。

所述加強板10與鋁合金層9固定連接。

所述加強板10呈十字型分布。

所述橡膠層3與電桿本體1膠合連接。

所述金屬球5與避雷針4一體成型。

本發明的有益效果為：設置的避雷針上有金屬球且避雷針與接地裝置電性連接，保持防雷效果好；設置的橡膠層具有良好的絕緣效果；設置的金屬網能夠進一步提升防雷效果；設置的發泡水泥層、玻璃纖維層和鋁合金層保持結構強度高，使用安全；設置的加強板能夠提升電桿本體的結構強度。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。
