本發明涉及一種民用建筑混凝土連續梁及其制作方法，具體講是碳纖維網格復合板材混凝土連續梁制作方法。

背景技術：

隨著我國城市化進程的推進，鋼筋混凝土的應用范圍越來越廣，但在長期不利的自然環境和使用條件下，鋼筋混凝土結構雖然能滿足強度要求，但因耐久性不良而遭到破壞的工程實例比比皆是。因施工、使用和環境等造成結構裂縫，混凝土對內部的鋼筋逐漸失去保護，當有害腐蝕性氣體進入結構內部，與水結合形成的酸性物質將鋼筋腐蝕，造成鋼筋力學性能退化、混凝土截面性能損傷、鋼筋和混凝土之間的粘結性能下降等后果，從而降低構件的承載能力，直接影響構件使用安全。同時，混凝土暴露在外會受到空氣中二氧化碳對混凝土的碳化作用，混凝土對其內部鋼材的保護作用也會逐漸喪失，當鋼筋周?chē)幕炷镣耆蓟螅摻顣?huì)逐漸銹蝕、膨脹，同樣會破壞結構的安全性。

隨著建筑行業的革新，新型纖維增強復合材料，特別是碳纖維，很快被應用到建筑工程中。碳纖維作為一種力學性能優異的新材料，具有耐高溫、耐腐蝕、比強度高等優點，其比強度、比模量綜合指標，在現有結構材料中是最高的。在密度、剛度、重量、疲勞特性等有嚴格要求的領域，碳纖維復合材料都頗具優勢。

目前，用碳纖維增強復合材料加固混凝土結構時也存在一定的問題，一方面這種材料需要通過有機膠粘結在結構表層使其定型，但在高溫環境中，有機膠易軟化，對結構承載力造成不利影響；另一方面，采用碳纖維增強復合材料層容易發生剝離破壞，不能充分發揮碳纖維材料的承載力。

技術實現要素：

本發明的目的就是提供碳纖維網格復合板材混凝土連續梁及其制作方法。所要解決的主要技術問題是提供一種具有良好耐久性和整體性，同時能大大地提高建筑物承載力的新型碳纖維增強復合板材混凝土連續梁及其制作方法。

為解決上述技術問題，本發明的技術方案為：

1.碳纖維網格復合板材混凝土連續梁，包括2塊側板、1塊頂板、1塊底板，一共4塊碳纖維網格復合板材，以及2塊普通水泥板材做成的端板和混凝土現澆而成，參見圖1所示。

2.根據抗剪連接件的構造要求，側板和底板沿長邊方向避開預埋螺桿均勻插入；對于頂板，沿長邊方向均勻插入，參見圖2所示。

3.作為優選，抗剪連接件尖端朝下插入，且插入至碳纖維網格復合板材厚度的2/3處，參見圖3所示。

4.對于側板和底板，在距端部100mm的板中央預埋螺桿，沿長邊方向在板中線每隔300mm預埋1個螺桿，且側板和底板預埋螺桿位置對應，參見圖2所示。

5.將養護好的底板放置于模板上，將另外兩塊養護好側板放置于木模板的內側，且位于底板上，用U形鋼箍和螺母將側板和底板連接起來；端板位于側板與底板構成的槽內的端部，采用G形夾具夾緊；在拼裝好的槽中均勻涂抹界面劑，并在每跨跨中采用G形夾具固定側板，然后澆筑混凝土至U形鋼箍翼緣處，再將涂有界面劑的頂板安放至U形鋼箍翼緣上，最后將剩余混凝土澆筑完成。

6.復合板材上有預埋件的一側均一致向內放置，復合板材另一面應與木模板緊貼。

與現有混凝土受彎構件相比，本發明取得了以下的技術效果：

1.本發明用碳纖維增強復合材料代替鋼筋，承擔構件的抗彎和抗剪作用，不僅能消除因鋼筋銹蝕導致構件承載力降低的問題，而且能減輕構件的自重，提高耐久性的同時顯著地提高了構件的承載力。

2.本發明在碳纖維網格復合板材內預埋螺桿，采用U形鋼箍和G形夾具，很好地保證了板材間的緊密連接，使板材形成了槽型空間，從而大大地減少了模板制作的時間和材料，節約資源。

3.本發明在碳纖維網格復合板材預埋抗剪連接件，從而很好地解決了復合板材和混凝土之間的粘結問題，有效地防止復合板發生剝離，保證了碳纖維網格充分發揮作用，有效地提高構件的整體承載力。

附圖說明：

附圖1為本發明的軸測圖；

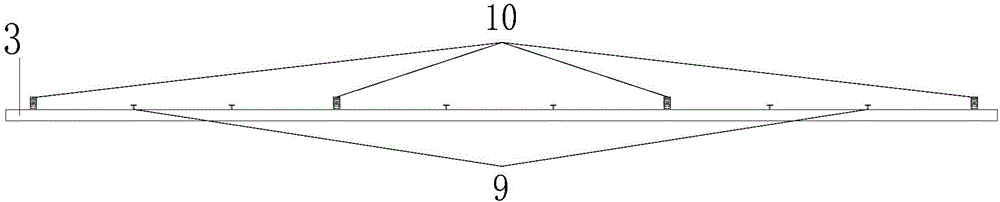

附圖2為本發明側板、頂板和底板預埋抗剪連接件和螺桿的布置圖；

附圖3為本發明預埋抗剪連接件在復合板材內的位置示意圖。

附圖4為U形鋼箍示意圖；

附圖5為側板和底板連接詳圖；

附圖6為碳纖維網格復合板的剖面；

圖中：1—側板，2—頂板，3—底板，4—端板，5—U形鋼箍，6—帶翼緣U形鋼箍，7—混凝土，8—G形夾具，9—抗剪連接件，10—螺桿。

具體實施方式

下面結合附圖對本發明作進一步的說明。如附圖1所示為碳纖維網格復合板材混凝土連續梁及其制作方法，包括以下步驟：

1.將模具精確放平；

2.布置底層定位條，其厚度與板底保護層厚度一致；

3.制備鋼纖維增強水泥基體,并將其澆筑在模板上，直至定位條上表面處，作為板底保護層；

4.布置各層碳纖維編織網：將底層碳纖維編織網放置在底層定位條之上，在各層碳纖維編織網之間布置新的定位條，使碳纖維編織網沿板厚度方向?qū)ΨQ分布；

5.將各層碳纖維編織網固定、繃緊并施加預應力；

6.制備普通水泥基體，并將其澆筑在預應力碳纖維編織網之上，并澆筑至頂層碳纖維編織網處；

7.將抗剪短切鋼纖維垂直插入到預應力碳纖維編織網的網格孔洞中；

8.復合板材的側板和底板，在短邊距端部100mm位置的板中央插入螺桿，沿長邊方向在板中線每隔300mm插入1根螺桿至預應力碳纖維編織網的網格孔洞中；

9.布置頂層定位條，其厚度與板頂保護層厚度一致；

10.在頂層碳纖維編織網之上澆筑鋼纖維增強水泥基體，直至頂層定位條上表面處，作為板頂保護層；

11.將已澆筑基體輕微振搗并抹平表面；

12.在復合板材頂部鋼纖維增強水泥基體凝結前，側板和底板在預埋螺桿一側上，沿長邊方向避開螺桿將抗剪連接件尖端向下均勻插入，頂板沿長邊方向均勻插入，且尖端插入至復合板材厚度的2/3處，固定直至水泥凝結硬化；

13.待水泥基體抗壓強度達到標準值的70％后釋放預應力，拆模，并進行適當養護；

14.將養護好的底板有預埋件一側向上平放置在底模板上；將另外兩塊養護好的側板有預埋件的一側向內放置于木模板的內側，且位于底板邊緣上；用U形鋼箍及螺母固定底板和側板，并在頂部用G形夾具固定側板；端板位于側板與底板構成的槽內端部，并用G形夾具夾緊；在槽內表面涂抹界面劑；

15.澆筑配合比良好的混凝土(7)至U形鋼箍翼緣處，振搗密實后，再將有預埋件側涂抹界面劑的頂板安放至U形鋼箍翼緣上，將剩余混凝土澆筑完成，并進行適當養護；

16.待混凝土(7)達到齡期后拆模。
