本發明涉及一種海上平臺生活樓，特別涉及一種可實現整體吊裝的海上簡易模塊化生活樓及吊裝方法。

背景技術：

海上生活樓是開發海上石油的必要和重要組成部分，但是由于常規生活樓設計周期長、重量大、建造成本高，因此，設計周期短、重量較小、建造成本較低的簡易模塊化生活樓成為海上生活樓的一種可取的方式。

但是目前的海上簡易模塊化生活樓也存在一定問題，比如不能進行海上整體吊裝。目前海上的簡易模塊化生活樓需要先在陸地建造基地，組裝完成后進行調試，調試成功后拆成單一模塊，然后將散裝的模塊房間運到海上平臺，對每一個模塊房間進行單獨吊裝到平臺上進行海上組裝，這就拉長了安裝周期，增加了安裝成本，對海上簡易模塊化生活樓的大面積推廣使用產生了一定負面影響。

技術實現要素：

針對上述問題，本發明的目的是提供一種設計周期短、建造成本較低的可實現整體吊裝的海上簡易模塊化生活樓，本發明還提供減少簡易模塊化生活樓海上安裝調試工期的的整體吊裝方法。

為實現上述目的，本發明采用以下技術方案：一種可實現整體吊裝的海上簡易模塊化生活樓，其特征在于：包括單一模塊房間和受力限位鋼結構框架；所述單一模塊房間為集裝箱式房間模塊，在所述單一模塊房間的四個角及中間腰部位置分別固定連接一金屬套筒；所述受力限位鋼結構框架包括水平框架和多個垂直焊接在所述水平框架上且呈均勻分布的金屬限位拉力桿；每六個所述金屬限位拉力桿為一組，與所述單一房間模塊上的6個所述金屬套筒相配合使用，使所述單一模塊房間層疊布設在所述受力限位鋼結構框架上，所述單一模塊房間之間房門相對，房門之間設有連通通道。

所述單一模塊房間包括六個面的金屬外墻，在位于側面的兩個相對的所述金屬外墻上開設有窗戶，在一設有所述窗戶的外墻面安裝水電接頭；在所述單一模塊房間內部設置生活設施和辦公設施，每個所述單一模塊房間內都有水電管路，所述單一模塊房間的所述水電管路通過連接所述單一模塊房間上的所述水電接頭組成一套完整的水電系統，在其中一位于側面的與設有所述窗戶的所述金屬外墻相鄰的所述金屬外墻上開設房門。

所述水平框架包括矩形鋼結構主框架，多個縱向焊接在所述矩形鋼結構主框架內的縱梁，以及焊接在所述矩形鋼結構主框架內且與各所述縱梁均垂直焊接的橫梁。

所述金屬限位拉力桿靠近頂端位置開有通孔。

所述單一模塊房間層疊布設為一層或多層。

一種用于簡易模塊化生活樓的整體吊裝方法，該方法包括如下步驟：1)搭建簡易模塊化生活樓，通過每個所述單一房間模塊其上6根所述金屬套筒滑動連接到所述受力限位鋼結構框架上相鄰6根所述金屬限位拉力桿上，逐一將所述單一模塊房間安裝到所述受力限位鋼結構框架上，單一模塊房間呈層疊布設；2)通過所述金屬限位拉力桿頂端的通孔可拆卸地連接分鉤環，所述分鉤環通過鋼絲繩連接到主鉤環，形成可用于整體吊裝的簡易模塊化生活樓；3)將簡易模塊化生活樓通過所述主鉤環整體吊裝到安裝船上的浮吊吊鉤上，通過所述安裝船將簡易模塊化生活樓放置到海上平臺上的指定位置。

所述分鉤環包括鉤環固定器、鉤環件和鎖扣，所述鉤環固定器的一端固定連接所述鉤環件，所述鉤環固定器的同一端旋轉連接所述鎖扣，所述鉤環件與所述鎖扣配合使用。

所述主鉤環包括鉤環金屬繩套、鉤環固定器、鉤環件和套扣，所述鉤環金屬繩套固定連接在所述鉤環固定器的一端，所述鉤環固定器的另一端滑動連接所述鉤環件，所述鉤環件上滑動連接多個所述套扣。

所述鋼絲繩的一端通過所述套扣連接到所述主鉤環上，另一端通過所述鉤環固定器連接到所述分鉤環上。

本發明采用以上技術方案，其具有如下優點：1、本發明通過單一房間模塊上6根金屬套筒滑動連接到受力限位鋼結構框架上相鄰6根金屬限位拉力桿上，使單一模塊房間層疊布設受力限位鋼結構框架上，能夠實現海上生活樓陸地統一安裝調試，減少設計周期，降低建造成本。2、本發明通過受力限位鋼結構框架上的金屬限位拉力桿上安裝分鉤環，分鉤環通過鋼絲繩連接主鉤環，實現簡易模塊化生活樓的整體吊裝，能夠減少簡易模塊化生活樓海上安裝調試工期，降低安裝調試成本。3、本發明采用的單一模塊化房間為集裝箱式房間模塊，結構簡單，重量輕，降低海上生活樓的建造成本。4、本發明采用受力限位鋼結構框架，結構簡單，制造成本低，能夠實現簡易模塊化生活樓海上大規模推廣。

附圖說明

圖1是本發明的整體結構示意圖；

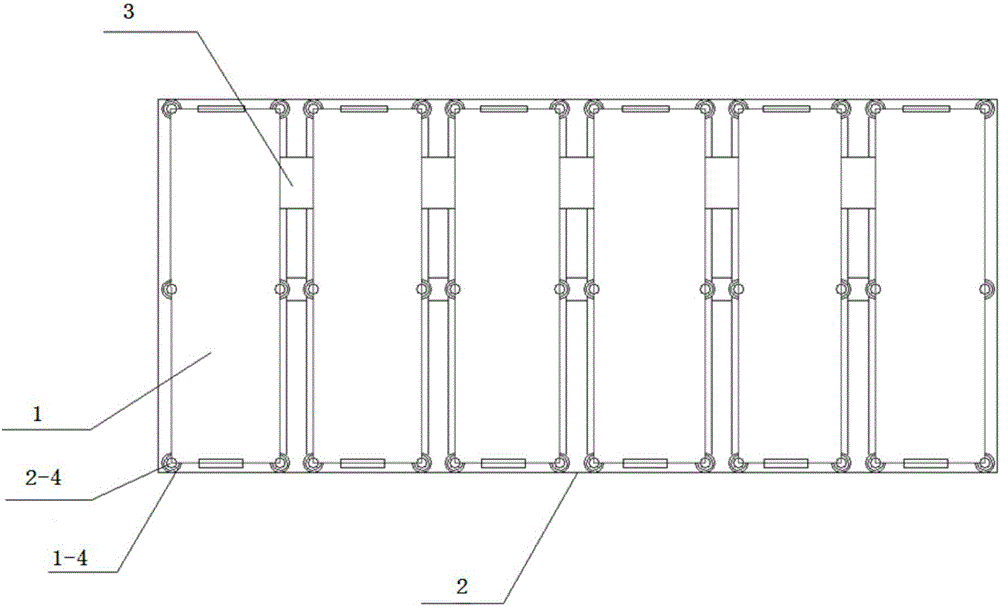

圖2是本發明的俯視示意圖；

圖3是本發明單一模塊房間結構示意圖；

圖4是本發明單一模塊房間俯視示意圖；

圖5是本發明受力限位鋼結構框架結構示意圖；

圖6是本發明受力限位鋼結構框架俯視示意圖；

圖7是本發明金屬限位桿局部示意圖；

圖8是本發明整體吊裝結構示意圖；

圖9是本發明海上整體吊裝示意圖；

圖10是本發明分鉤環結構示意圖；

圖11是本發明主鉤環結構示意圖。

具體實施方式

下面結合附圖和實施例對本發明進行詳細的描述。

如圖1、圖2所示，本發明包括單一模塊房間1和受力限位鋼結構框架2。單一模塊房間1為集裝箱式房間模塊，在單一模塊房間1的四個角及中間腰部位置分別固定連接一金屬套筒1-4。受力限位鋼結構框架2包括水平框架和多個垂直焊接在水平框架上且呈均勻分布的金屬限位拉力桿2-4。每六個金屬限位拉力桿2-4為一組，與單一房間模塊1上的6個金屬套筒1-4相配合使用，使單一模塊房間1層疊布設在受力限位鋼結構框架2上，單一模塊房間1之間房門相對，房門之間設有連通通道3。

進一步地，如圖3、圖4所示，單一模塊房間1包括六個面的金屬外墻1-1，在位于側面的兩個相對的金屬外墻1-1上開設有窗戶1-2，在一設有窗戶1-2的外墻面安裝水電接頭1-3。在單一模塊房間1內部設置生活設施和辦公設施，每個單一模塊房間1內都有水電管路，單一模塊房間1的水電管路通過連接單一模塊房間1上的水電接頭1-3組成一套完整的水電系統，在其中一位于側面的與設有窗戶1-2的金屬外墻1-1相鄰的金屬外墻1-1上開設房門1-5。

進一步地，如圖5、圖6所示，水平框架包括矩形鋼結構主框架2-1，多個縱向焊接在矩形鋼結構主框架2-1內的縱梁2-2，以及焊接在矩形鋼結構主框架2-1內且與各縱梁2-2均垂直焊接的橫梁2-3。

進一步地，如圖7所示，金屬限位拉力桿2-4靠近頂端位置開有通孔。

進一步地，單一模塊房間1層疊布設為一層或多層。

如圖8、圖9所示，本發明還提供簡易模塊化生活樓的整體吊裝方法，包括以下步驟：1)搭建簡易模塊化生活樓，通過每個單一房間模塊1其上6根金屬套筒1-2滑動連接到受力限位鋼結構框架2上相鄰6根金屬限位拉力桿2-4上，逐一將單一模塊房間1安裝到受力限位鋼結構框架2上，單一模塊房間1呈層疊布設。2)通過金屬限位拉力桿2-4頂端的通孔可拆卸地連接分鉤環4，分鉤環4通過鋼絲繩5連接到主鉤環6，形成可用于整體吊裝的簡易模塊化生活樓。3)將簡易模塊化生活樓通過主鉤環6整體吊裝到安裝船7上的浮吊吊鉤上，通過安裝船7將簡易模塊化生活樓放置到海上平臺8上的指定位置。

上述實施例中，如圖10所示，分鉤環4包括鉤環固定器4-1、鉤環件4-2和鎖扣4-3，鉤環固定器4-1的一端固定連接鉤環件4-2，鉤環固定器4-1的同一端旋轉連接鎖扣4-3，鉤環件4-2與鎖扣4-3配合使用，分鉤環4通過鉤環件4-2穿過金屬限位拉力桿2-4頂端的通孔，鎖扣4-3鎖合鉤環件4-2，實現分鉤環4與金屬限位拉力桿2-4的可拆卸式連接。

上述實施例中，如圖11所示，主鉤環6包括鉤環金屬繩套6-1、鉤環固定器6-2、鉤環件6-3和套扣6-4，鉤環金屬繩套6-1固定連接在鉤環固定器6-2的一端，鉤環固定器6-2的另一端滑動連接鉤環件6-3，鉤環件6-3上滑動連接多個套扣6-4，主鉤環6通過鉤環金屬繩套6-1連接到安裝船7的浮吊吊鉤上。

上述實施例中，鋼絲繩5的一端通過套扣6-4連接到主鉤環6上，另一端通過鉤環固定器4-1連接到分鉤環4上。

本發明僅以上述實施例進行說明，各部件的結構、設置位置及其連接都是可以有所變化的。在本發明技術方案的基礎上，凡根據本發明原理對個別部件進行的改進或等同變換，均不應排除在本發明的保護范圍之外。
