本發明涉及一種3V串鐵塔及其施工工藝。

背景技術：
：

電力工程用的桿塔一般采用三角排列，走廊占用較大，特別是進入房屋密集區域時，若采取調整線路走向、避開房屋的措施，將明顯增加線路長度，提高工程造價。

技術實現要素：
：

本發明的目的在于提供一種3V串鐵塔及其施工工藝，該3V串鐵塔結構簡單、設計合理，有利于壓縮線路走廊寬度，降低工程造價。

本發明3V串鐵塔，其特征在于：包括塔基和設在塔基上的U形支叉，在U形支叉內設有三組并排間隔設置的V型串，所述V型串上間隔設有高壓線纜。

進一步的，上述V型串包括V型不導電支架，所述V型不導電支架的兩側部串接有多個絕緣子，在V型不導電支架的槽底穿過有一根高壓線纜。

進一步的，上述V型不導電支架的兩側下部設有凸緣，以限位絕緣子下移。

進一步的，上述U形支叉上的上端口連接有橫架，所述橫架兩端設有斜架，兩斜架上端穿有地線。

進一步的，上述兩斜架上端部設有地線。

本發明3V串鐵塔的施工工藝，其特征在于：所述3V串鐵塔包括塔基和設在塔基上的U形支叉，在U形支叉內設有三組并排間隔設置的V型串，所述V型串上間隔設有高壓線纜，施工時，先搭建塔基，然后在塔基上搭建U形支叉，在U形支叉內安裝三組V型串，該三組V型串均預先在V型不導電支架上串有絕緣子，然后在三組V型串的槽底和槽口穿過高壓線纜。

進一步的，上述在三組V型串的槽底和槽口穿過高壓線纜后，在U形支叉的槽口連接橫架，在橫架兩端連接斜架，在斜架上連接地線。

本發明3V串鐵塔通過上、中、下三組V型串，使高壓線纜成垂直排列布置，高壓線纜檔距中采用相間的間隔棒，在控制導線線間距離、預防導線脫冰跳躍的同時，有效限制了線纜的舞動，杜絕了安全危險的發生。結合路徑走廊的優化，選擇房屋與房屋之間夾縫進行穿越，極大地減少了跨越房屋的數量，減少拆遷賠償費用，降低工程造價，減小工程施工難度，具有良好的技術經濟效益。與傳統的鐵塔相比本申請結構設計上，綜合考慮導線布置、線距要求，優化結構，傳力清晰明顯，外形爽朗美觀，兼顧環境協調，同時兼備良好的視覺效果，具有良好的應用前景。

附圖說明：

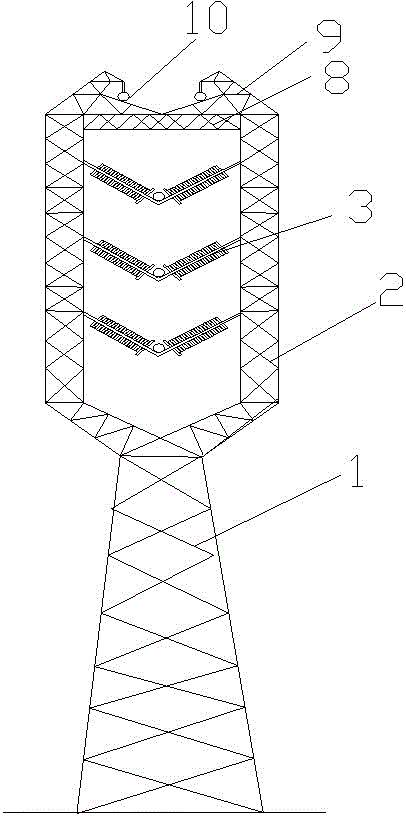

圖1是本發明3V串鐵塔的構造示意圖；

圖2是本發明V型串一種實施例的構造示意圖。

具體實施方式：

下面結合附圖和具體實施方式對本發明 做進一步詳細的說明。

本發明3V串鐵塔包括塔基1和設在塔基1上的U形支叉2，在U形支叉2內設有并排間隔設置的上、中、下三組V型串3，所述V型串3上間隔設有高壓線纜4。

進一步的，為了設計合理，預防導線脫冰跳躍及限制線纜的舞動，上述V型串包括V型不導電支架5，所述V型不導電支架5的兩側部串接有多個絕緣子6，在V型不導電支架的槽底穿過有一根高壓線纜401。

進一步的，為了防止相互干擾，預防導線脫冰跳躍，上述V型不導電支架的兩側下部設有凸緣7，限位了絕緣子下移。

進一步的，為了增加線纜數量及增加鐵塔強度，上述U形支叉上的上端口連接有橫架8，所述橫架兩端設有斜架9，兩斜架上端穿有地線10；上述兩斜架上端部設有地線。

本發明3V串鐵塔的施工工藝，所述3V串鐵塔包括塔基和設在塔基上的U形支叉，在U形支叉內設有三組并排間隔設置的V型串，所述V型串上間隔設有高壓線纜。

進一步的，上述在三組V型串的槽底和槽口穿過高壓線纜后，在U形支叉的槽口連接橫架，在橫架兩端連接斜架，在斜架上連接地線。

本發明3V串鐵塔通過上、中、下三組V型串，使高壓線纜成垂直排列布置，高壓線纜檔距中采用相間間隔棒，在控制導線線間距離、預防導線脫冰跳躍的同時，有效限制了線纜的舞動，杜絕了安全危險的發生。結合路徑走廊的優化，選擇房屋與房屋之間夾縫進行穿越，極大地減少了跨越房屋的數量，減少拆遷賠償費用，降低工程造價，減小工程施工難度，具有良好的技術經濟效益。與傳統的鐵塔相比本申請結構設計上，綜合考慮導線布置、線距要求，優化結構，傳力清晰明顯，外形爽朗美觀，兼顧環境協調，同時兼備良好的視覺效果，具有良好的應用前景。
