本實用新型涉及一種安全防護裝置，特別是一種太陽花美格網護欄。

背景技術：

在高速鐵路途徑城市路段的兩側或者小區圍墻，為了防止人員攀爬和美觀，同樣需要用安裝具有一定美感且能很好地起到防攀爬效果的護欄。目前使用的防攀爬護欄一般采用在護欄的頂端安裝帶有彎鉤的立柱，立柱間隔距離受到成本的限制，一般跨度較大，防攀爬效果差；護欄常年設置在戶外，環境惡劣，尤其是高速公路、鐵路兩側的防護網，灰塵嚴重，護欄上極易粘附灰塵，影響美觀。

技術實現要素：

本實用新型所要解決的技術問題是提供一種防攀爬效果好、強度大、更加美觀的太陽花美格網護欄。

為了解決上述問題，本實用新型提供了一種太陽花美格網護欄，所述太陽花美格網護欄包括立柱、邊框、美格網和彎頭，所述立柱的頂端固定連接彎頭，該彎頭向美格網護欄的相對外側傾斜設置，所述美格網固定設置在所述矩形邊框內，所述美格網的節點上設置太陽花型阻擋件，形成防護網；所述邊框固定設置在相鄰兩根立柱之間、彎頭的下方，彎頭之間橫向設置多根鋼絲、縱向傾斜設置多根鋼絲用以構成絲網，該絲網縱向鋼絲的傾斜方向與所述彎頭的傾斜方向相同，向美格網護欄的相對外側傾斜設置的彎頭和彎頭之間的絲網，使得美格網護欄的頂端具有轉角，不再豎直設置，美格網上設置太陽花型阻擋件，可以防止手通過護欄，加大了攀爬難度，有效提高了美格網護欄的安全性。

進一步，所述邊框與所述立柱之間通過連接組件連接，所述連接組件包括固定在立柱上的立柱連接板、固定在邊框上的邊框連接板和螺栓，螺栓將立柱連接板和邊框連接板進行固定。

進一步，所述立柱的底端通過固定組件設置在地面上，所述固定組件包括法蘭和膨脹螺栓，易于裝卸。

進一步，所述太陽花型阻擋件采用鋼板一體沖壓成型制造，美格網之間的網孔呈菱形設置，所述太陽花型阻擋件焊接固定在美格網的網孔交點處，強度更高。

進一步，所述立柱和邊框使用方管設置，所述邊框的之間還設有支撐柱，易于美格網連接，使得邊框更加牢固。

進一步，所述彎頭與所述立柱豎直方向的夾角為30°至60°，增加美格網護欄的攀爬難度。

進一步，所述相鄰彎頭之間的上部設有橫撐，使得美格網護欄更加牢固。

進一步，所述立柱、邊框、美格網、彎頭的表面整體浸塑處理，表面浸塑層的厚度不低于0.4mm，以使立柱、邊框、彎頭、美格網內部的鋼鐵基材與空氣水分完全隔絕，避免生銹，表面的浸塑層顏色可選，更加美觀，同時易于清潔，減少灰塵的粘附。

實用新型的技術效果：（1）本實用新型的太陽花美格網護欄，相對于現有技術，在美格網護欄的頂端相對外側傾斜設置彎頭和絲網，加大了攀爬難度，有效提高了美格網護欄的安全性；（2）立柱的底端通過法蘭和膨脹螺栓設置在地面上，易于裝卸；（3）立柱、邊框、彎頭、美格網的表面整體浸塑處理，避免生銹，表面的浸塑層顏色可選，更加美觀，同時易于清潔，減少灰塵的粘附；（4）美格網上設置太陽花型阻擋件，可以防止手通過護欄，加大了攀爬難度，有效提高了美格網護欄的安全性。

附圖說明

下面結合說明書附圖對本實用新型作進一步詳細說明：

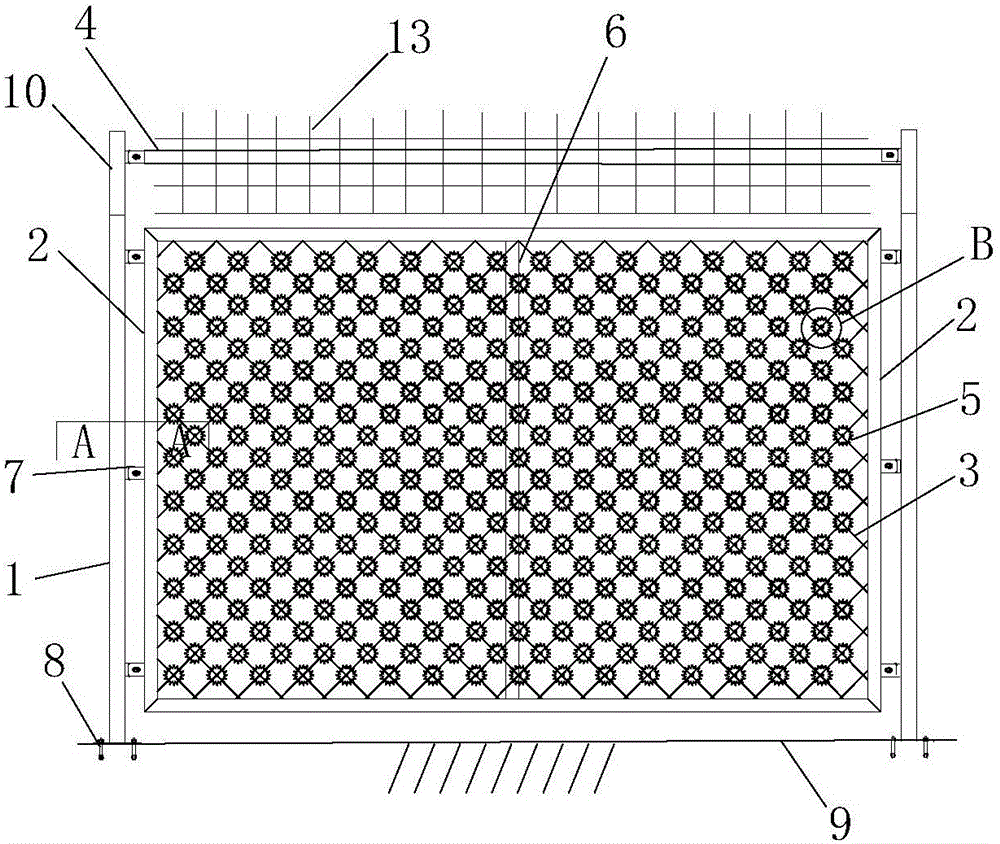

圖1是本實用新型的結構示意圖；

圖2是圖1的左視圖；

圖3本實用新型連接件的A-A向剖視圖；

圖4是圖1中B區域的太陽花型阻擋件的局部放大圖。

圖中：立柱1，邊框2， 美格網3，橫撐4，太陽花型阻擋件5，支撐柱6，連接組件7，固定組件8，地面9，彎頭10，立柱連接板11，螺栓12，絲網13，邊框連接板21。

具體實施方式

實施例1

如圖1至圖4所示，本實施例的太陽花美格網護欄，使用方管作為立柱1，使用4根方管構成矩形邊框2，矩形邊框2的中間縱向設置支撐柱6，矩形邊框2內固定連接美格網3，在圓形鋼板上一體沖壓出多個鋸齒形成太陽花型阻擋件5，美格網3之間的網孔呈菱形設置，太陽花型阻擋件5焊接固定在美格網3的網孔交點處，形成防護網；立柱1的頂端固定連接彎頭10，該彎頭10向美格網護欄的相對外側傾斜設置，該彎頭10與豎直方向之間的夾角為30°，彎頭10之間橫向設置多根鋼絲、縱向傾斜設置多根鋼絲用于構成絲網13，該縱向鋼絲的傾斜方向與彎頭10的傾斜方向相同，相鄰彎頭10之間的上部設有橫撐4；邊框2與立柱1之間通過連接組件7連接，連接組件7包括固定在立柱1上的立柱連接板11、固定在邊框2上的邊框連接板21和螺栓12，螺栓12將立柱連接板11和邊框連接板21進行固定，使得邊框2固定設置在相鄰兩根立柱1之間、彎頭10的下方，立柱1的底端通過由法蘭和膨脹螺栓構成的固定組件8設置在地面9上，易于裝卸。

各立柱1、邊框2、美格網3、彎頭10的表面整體高溫浸塑處理，表面浸塑層的厚度不低于0.4mm，以使立柱1、邊框2、美格網3、彎頭10內部的鋼鐵基材與空氣水分完全隔絕，避免生銹，表面的浸塑層顏色可選，更加美觀，同時易于清潔，減少灰塵的粘附。

本實用新型的太陽花美格網護欄，在美格網護欄的頂端相對外側傾斜設置彎頭和絲網，美格網上設置太陽花型阻擋件，可以防止手通過護欄，加大了攀爬難度，有效提高了美格網護欄的安全性；立柱的底端通過法蘭和膨脹螺栓設置在地面上，易于裝卸；立柱、邊框、美格網、彎頭的表面整體浸塑處理，避免生銹，表面的浸塑層顏色可選，更加美觀，同時易于清潔，減少灰塵的粘附。

顯然，上述實施例僅僅是為清楚地說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而這些屬于本實用新型的精神所引伸出的顯而易見的變化或變動仍處于本實用新型的保護范圍之中。
