本實用新型涉及墻體材料領域，特指一種護墻組件。

背景技術：

護墻板，又稱墻裙，壁板，護墻板是近年來發展起來的新型裝飾墻體的材料，一般采用木材等為基材，具有質輕，防火、防蛀，施工簡 便，造價低廉，使用安全，裝飾效果明顯，維護保養方便等優點，它既可代替木墻裙，又可代替壁紙、墻磚等墻體材料，因此使用十分廣泛。傳統的護墻板通過粘合劑直接粘合在墻上，拼接拆卸不方便，且粘合劑容易老化脫落，因此，本發明人對此做進一步研究，研發出一種護墻組件，本案由此產生。

技術實現要素：

本實用新型的目的在于提供一種護墻組件，能提高裝修的效率。

為了實現上述目的，本實用新型的技術方案如下：

一種護墻組件，包括邊框組件、主裝飾板，所述邊框組件設置在主裝飾板周圍，邊框組件包括邊框、掛件和扣件，所述扣件與掛件皆固定于墻體上，所述邊框掛設在掛件上或所述邊框扣設在扣件上。

進一步，所述扣件兩側向外傾斜，當扣件設置在墻體上時，扣件呈倒梯形結構；所述邊框能與扣件兩側的斜邊相扣合。

進一步，所述掛件的下半部通過固定件固定在墻體上，所述掛件的上半部與墻體之間留有空隙，所述邊框嵌合在空隙中。

進一步，所述扣件中間為鏤空結構。

進一步，所述掛件和扣件與墻體之間設置有緩沖墊。

進一步，所述邊框側邊設置有止水條。

采用上述方案后，本實用新型與現有技術相比，具有以下優點：

通過邊框組件簡單的組裝，即能完成護墻板的拼接設置，效率高，無污染。

附圖說明

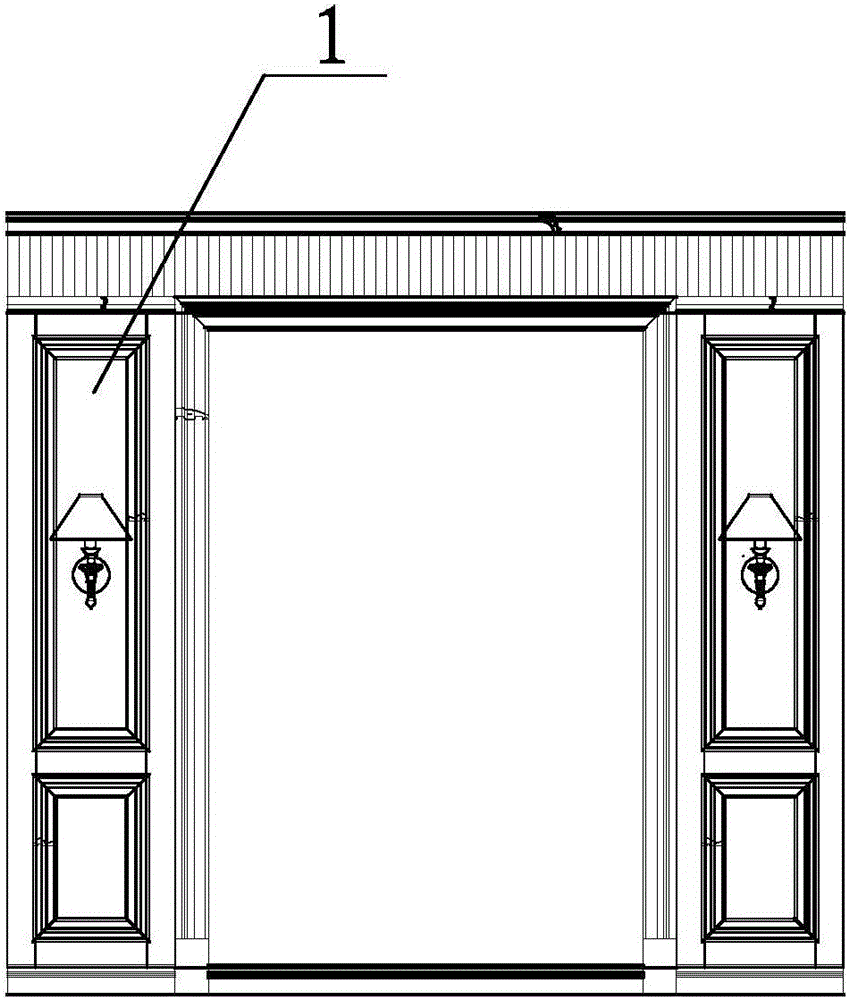

圖1是本實用新型的其中一種示意圖；

圖2是本實用新型的另一種示意圖；

圖3是邊框組件的結構示意圖；

標號說明

主裝飾板1，邊框2，掛件3，扣件4，緩沖墊5，止水條6。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步的說明。

如圖所示，一種護墻組件，包括邊框2組件、主裝飾板1，邊框2組件將主裝飾板1固定于其中，邊框2組件包括邊框2、掛件3和扣件4，扣件4與掛件3皆用螺釘?shù)裙潭潭ㄔ趬w上，邊框2通過掛件3或扣件4固定在墻體上。

扣件4的結構為兩側向外傾斜，當扣件4設置在墻體上時，扣件4呈倒梯形結構；與扣件4配合的邊框2能相對與扣件4橫向移動，因地心引力的關系，因此扣件4一般水平設置，因此與扣件4配合的邊框2通常采用橫向滑動套設在扣件4外。

而掛件3的下半部通過固定件固定在墻體上，掛件3的上半部與墻體之間留有空隙，與掛件3配合的邊框2可以直接嵌合在掛件3與墻體的空隙中，同樣，與掛件3配合的邊框2通常采用垂直滑動的方式掛在掛件3上。

為了減輕扣件4的重量，可將扣件4的中間部分鏤空，而掛件3和扣件4與墻體之間設置有緩沖墊5，能防止對墻體和邊框2組件的損傷。

在邊框2組件底部，為了防止接近地面的部分有水浸入，因此在底部邊框2的下側邊設置止水條6，用來防止邊框2組件被水浸入縫隙。

安裝時，一般先將邊框2組件中位于底部的掛件3固定在墻上，插入底部邊框2，然后在兩側固定若干扣件4，將邊框2組件中側邊的邊框2橫向插入扣件4固定，同時在邊框2中放入主裝飾板1，最后在頂部固定掛件3，將上部的邊框2安裝完成。

上述僅為本實用新型的具體實施例，但本實用新型的設計構思并不局限于此，凡利用此構思對本實用新型進行非實質性的改動，均應屬于侵犯本實用新型保護范圍的行為。
