本實用新型屬于建筑施工用設備領域，尤其是涉及一種水泥攪拌車清洗裝置。

背景技術：

目前，現有的水泥攪拌車多數只有進料口和出料口，攪拌罐裝載有水泥的途中攪拌罐正轉，以保證水泥不凝固，到目的地時反轉，將水泥倒出，經多次使用后攪拌罐的進料口、出料口乃至攪拌車的車身上多處存留已凝固的水泥，無法清除，縮短了攪拌車的使用壽命，同時還會對攪拌罐內的水泥成分及配比造成一定的影響，目前雖然有些攪拌車已加裝了水箱，可提供車體的外部清潔，但是并沒有解決攪拌罐內部的清潔問題，因此整個攪拌車在環保方面有待大幅度提高，同時還要保證水泥的有效利用。

技術實現要素：

本實用新型的目的是提供一種結構簡單、操作簡單、可有效清洗攪拌罐內部的水泥攪拌車清洗裝置。

本實用新型的技術方案是：一種水泥攪拌車清洗裝置，包括車體、水箱、電動控制裝置、攪拌罐，所述車體包括車頭和載物平板，所述車頭后方設有載物平板，所述載物平板的前部上方設有第一支撐架，所述載物平板的后部上方設有第二支撐架，所述第一支撐架與第二支撐架之間設有攪拌罐，所述第一支撐架上方設有水箱，所述第一支撐架一側設有電動控制裝置，所述攪拌罐一端設有開口，所述開口上方設有進料斗，所述進料斗的下方設有出料口，所述攪拌罐與第一支撐架連接側的下方設有開孔，所述開孔上設有密封閥門，所述開孔下邊緣還設有導流槽，所述車頭后部卡設有導流管，所述導流管與開口配合使用，所述出料口上部外側設有出料口支架，所述出料口支架上部正對攪拌罐開口處設有噴水裝置，所述噴水裝置包括噴頭和伸縮水管，所述出料口支架上部設有若干卡環，所述卡環內卡有伸縮水管，所述伸縮水管通過硬質水管或軟質水管與水箱連接，所述載物平板一側邊緣設有若干卡環，所述卡環內設有與水箱連接的硬質水管或軟質水管，所述電動控制裝置還外接有電動水泵，所述電動水泵還與硬質水管或軟質水管連接；

進一步的，所述噴頭為搖臂式旋轉噴頭；

進一步的，所述伸縮水管伸縮連接處設有密封裝置，所述密封裝置為密封圈或密封卡箍。

本實用新型具有的優點和積極效果是：由于采用上述技術方案，可有效完成攪拌罐的內部清洗，操作簡單，防止了攪拌罐內部存留過多的無法倒出的水泥，穩定了攪拌罐內的水泥有效成分。

附圖說明

圖1是本實用新型的前視結構示意圖；

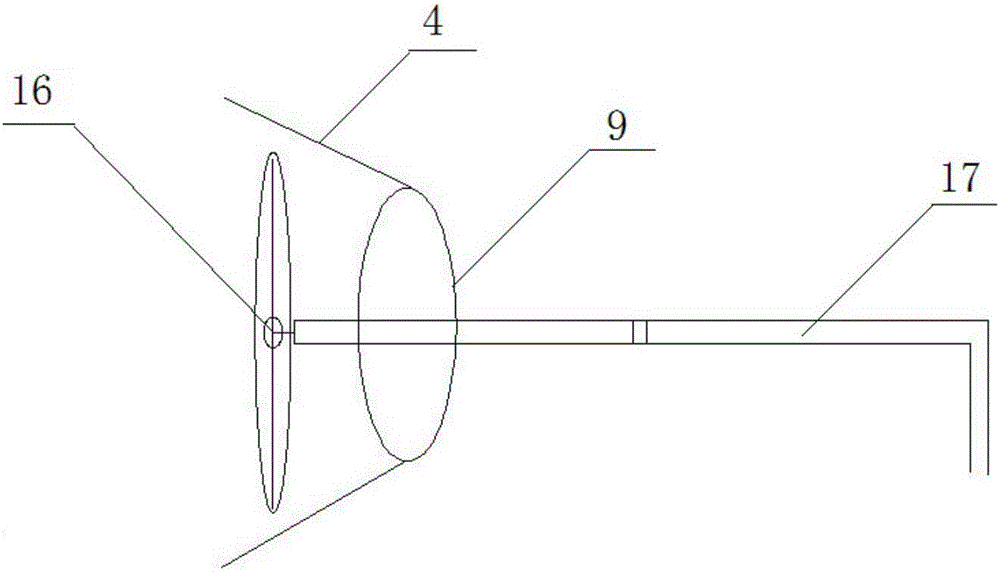

圖2是本實用新型攪拌罐與噴水裝置的局部結構示意圖。

圖中：

1、車體；2、水箱；3、電動控制裝置；4、攪拌罐；5、車頭；6、載物平板；7、第一支撐架；8、第二支撐架；9、開口；10、進料斗；11、出料口；12、密封閥門；13、導流槽；14、導流管；15、出料口支架；16、噴頭；17、伸縮水管；18、卡環；19、水管；20、電動水泵。

具體實施方式

下面結合附圖對本實用新型做詳細說明。

如圖1、2所示，本實用新型一種水泥攪拌車清洗裝置，包括車體1、水箱2、電動控制裝置3、攪拌罐4，所述車體1包括車頭5和載物平板6，所述車頭5后方設有載物平板6，所述載物平板6的前部上方設有第一支撐架7，所述載物平板6的后部上方設有第二支撐架8，所述第一支撐架7與第二支撐架8之間設有攪拌罐4，所述第一支撐架7上方設有水箱2，所述第一支撐架7一側設有電動控制裝置3，所述攪拌罐4一端設有開口9，所述開口9上方設有進料斗10，所述進料斗10的下方設有出料口11，所述攪拌罐4與第一支撐架7連接側的下方設有開孔(未畫出)，所述開孔上設有密封閥門12，所述開孔下邊緣還設有導流槽13，所述車頭5后部卡設有導流管14，所述導流管14與開口配合使用，所述出料口11上部外側設有出料口支架15，所述出料口支架15上部正對攪拌罐開口9處設有噴水裝置，所述噴水裝置包括噴頭16和伸縮水管17，所述出料口支架15上部設有若干卡環18，所述卡環18內卡有伸縮水管17，所述伸縮水管17通過硬質水管19或軟質水管19與水箱連2接，所述載物平板6一側邊緣設有若干卡環18，所述卡環18內設有與水箱連接的硬質水管19或軟質水管19，所述電動控制裝置3還外接有電動水泵20，所述電動水泵20還與硬質水管19或軟質水管19連接；

進一步的，所述噴頭16為搖臂式旋轉噴頭；

進一步的，所述伸縮水管17伸縮連接處設有密封裝置(未畫出)，所述密封裝置為密封圈或密封卡箍。

本實例的工作過程：當整個攪拌罐4完成倒出水泥任務后，需要將攪拌罐4清洗時，需要先將卡在車頭5后部的導流管14取下，擰開攪拌罐4下部的密封閥門12，如果有可置于開孔下方接流出水泥漿的容器的話，此時可不必將導流管14套在開孔上，流出的水泥漿可沿導流槽13直接留在容器里，如果不方便用容器在下面接，則將導流管14套在導流槽13上后再套在開孔上；一般水泥攪拌罐4的進料口10及出料口11的一側還設有爬梯，此時還需操作人員爬上爬梯后，將噴水裝置的伸縮水管17拉伸到最長狀態，即可進入到攪拌罐4的開口9后，啟動電動控制裝置3的開關，同時開啟攪拌罐4正轉開關，電動水泵20開始向噴水裝置供水，噴頭16由于設置為搖臂式旋轉噴頭，結構與農用噴灌的噴頭近似，也可將其結構簡化只要能夠達到可旋轉噴水效果即可，因此噴頭16旋轉噴水，同時軸向方向還需要與攪拌罐4中的攪拌臂的旋轉方向一致，此時攪拌罐4內的攪拌臂共同輔助完成水流對攪拌罐4內部的清洗，攪拌罐在此過程中不能同時轉動，轉動的話開孔也會隨之轉動，清洗出的水泥漿將會從開孔處排除，從而完成清洗的任務。本案中所述的水箱2一側也可以加裝車身的清洗水管與噴頭，控制方法可為手動控制也可以為電動閥門控制，這項技術已為現有技術。本案所述的電動控制裝置3也可以在控制電動水泵20的同時添加控制攪拌罐轉向和攪拌罐內部攪拌臂轉向的功能，此項技術也已為現有技術。本案所述的硬質水管19或軟質水管19的具體選擇可根據需要進行選擇，如果選擇硬質水管19則需要從載物平板6上所設的水管將其延伸至出料口支撐架15，并與出料口支撐15架焊接固定，如果使用軟質水管19，則需要將軟質水管19使用卡環與出料口支撐架15卡箍在一起。

以上對本實用新型的一個實施例進行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
