本實用新型涉及一種建筑工程施工中的樓梯模板裝置，具體地說，是一種用于混凝土樓梯施工縫留置的模板裝置。

背景技術：

現澆鋼筋混凝土樓梯作為目前絕大多數建筑物的主要部件，其兩次混凝土接縫的施工質量為質量驗收的主要關注點。樓梯施工縫通常留在剪力較小處即每跑樓梯約1/3處，當前，為了保證樓梯兩次混凝土的坡度一致，樓梯模板一次支設完成，底模貫通，澆筑混凝土至樓梯高度1/3處停止，待混凝土形成強度后，彈線鑿除施工縫處多余混凝土，清理后澆筑第二次混凝土。

這種樓梯模板存在諸多不足，一是接縫處通常線形不直，接縫處垃圾易清理不徹底，輕則影響外觀，重則影響結構受力；二是施工縫清理時垃圾墜落至下一層，不符合標化工地的要求；三是鑿除混凝土、清理接縫處垃圾工作量大，影響工作效率。

因此已知的樓梯模板設置方式存在著上述種種不便和問題。

技術實現要素：

本實用新型的目的，在于提出一種安全可靠的用于混凝土樓梯施工縫留置的模板裝置。

為實現上述目的，本實用新型的技術解決方案是：

一種用于混凝土樓梯施工縫留置的模板裝置，包括底模、側模、封口板，其特征在于：

所述底模支承在次楞上，次楞支承在主楞上；

所述底模在兩次混凝土的施工縫位置留10-12cm預留板縫，該后裝板置于預留板縫上口，后裝板的材質同底模，后裝板的長度、寬度、厚度同預留板縫，預留板縫上口的次楞上釘鐵釘，擋住后裝板，避免下滑，澆筑第二次混凝土前拔出鐵釘將后裝板推下封閉底模的預留板縫；

所述封口板在施工縫位置垂直于底模封堵第一次澆筑的混凝土，設置封口板預留豁口；樓梯縱向鋼筋從封口板預留豁口穿過，根據樓梯縱向鋼筋的大小及間距留設。

本實用新型的用于混凝土樓梯施工縫留置的模板裝置還可以采用以下的技術措施來進一步實現。

前述的用于混凝土樓梯施工縫留置的模板裝置，其中所述預留板縫下方張掛安全網布，安全網布為抗沖擊、防火材料，安全網布拴于次楞上。

采用上述技術方案后，本實用新型的用于混凝土樓梯施工縫留置的模板裝置具有以下優點：

1、在施工縫位置設置封口板使施工縫混凝土面線形順直，省去彈線、剔鑿的工序；

2、在施工縫位置底模上設10-12cm的預留板縫，施工中產生的垃圾、雜物直接從預留板縫中漏下，減少混凝土澆筑前的清理工作，并且澆筑完成的樓梯不會存在夾渣等質量問題；

3、在預留板縫下方張掛安全網布，收集垃圾、雜物，不會污染環境，符合文明施工的要求。

附圖說明

圖1為本實用新型實施例的預留混凝土樓梯施工縫的模板裝置橫斷面示意圖；

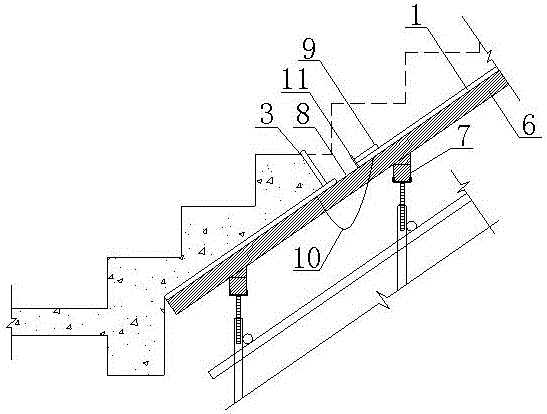

圖2為本實用新型實施例的預留混凝土樓梯施工縫的模板裝置縱斷面示意圖。

圖中：1底模，2側模，3封口板，4封口板預留豁口，5樓梯縱筋，6次楞，7主楞，8預留板縫，9后裝板，10安全網布，11鐵釘。

具體實施方式

以下結合實施例及其附圖對本實用新型作更進一步說明。

實施例1

本實用新型的用于混凝土樓梯施工縫留置的模板裝置，包括底模1、側模2、封口板3。

現請參閱圖1和圖2，圖1為本實用新型實施例的預留混凝土樓梯施工縫的模板裝置橫斷面示意圖，圖2為本實用新型實施例的預留混凝土樓梯施工縫的模板裝置縱斷面示意圖。如圖所示，所述底模1支承在次楞6上，次楞6支承在主楞7上，主楞下設有支撐腳手架。

所述底模1在兩次混凝土的施工縫位置留10-12cm預留板縫8，該后裝板9置于預留板縫上口，后裝板9的材質同底模，后裝板的長度、寬度、厚度同預留板縫8，預留板縫上口的次楞上釘鐵釘11，擋住后裝板9，避免下滑，澆筑第二次混凝土前拔出鐵釘11將后裝板9推下封閉底模的預留板縫8。

所述封口板3在施工縫位置垂直于底模1封堵第一次澆筑的混凝土，設置封口板預留豁口4；樓梯縱向鋼筋5從封口板預留豁口4穿過，根據樓梯縱向鋼筋5的大小及間距留設。所述預留板縫8下方張掛安全網布10，安全網布10為抗沖擊、防火材料，安全網布拴于次楞6上。

本實用新型具有實質性特點和顯著的技術進步，本實用新型的用于混凝土樓梯施工縫留置的模板裝置解決了樓梯施工縫線形不直，夾渣的問題，且提高了文明施工的水平。

以上實施例僅供說明本實用新型之用，而非對本實用新型的限制，有關技術領域的技術人員，在不脫離本實用新型的精神和范圍的情況下，還可以作出各種變換或變化。因此，所有等同的技術方案也應該屬于本實用新型的范疇，應由各權利要求限定。
