本實用新型屬于防護欄桿技術領域，具體涉及一種組裝式鋼管防護欄桿。

背景技術：

施工現場安全防護欄桿一般采用扣件、鋼管搭設而成。在遇到如室外工程、市政道路工程臨時維護時，繼續使用上述施工方法，會浪費大量時間進行防護的組裝與拆卸，同時還需多人配合作業，無形中拖延了施工進度，增加了人工成本。

技術實現要素：

本實用新型為解決采用目前的防護欄桿進行臨時防護時組裝與拆卸不便、施工進度慢、需多人配合作業人工成本高的技術問題，提供了一種組裝式鋼管防護欄桿。

本實用新型采用的技術方案如下：

一種組裝式鋼管防護欄桿，包括欄桿支座和安裝在相鄰兩欄桿支座之間的欄桿橫桿，所述欄桿橫桿的兩端分別通過套環連接件安裝在欄桿支座上；所述欄桿支座包括大三腳支架、小三腳支架和三角形底座，所述大三腳支架和小三腳支架的三個支腿分別焊接在三角形底座的三條邊上，小三腳支架套設在大三腳支架內；所述套環連接件包括鋼管和焊接在鋼管一端的套環，所述鋼管的內徑大于欄桿橫桿的外徑，所述鋼管上設有一與螺栓相匹配的螺紋通孔，欄桿橫桿的兩端分別插入套環連接件的鋼管內，套環連接件的套環分別套設在大三腳支架或/和小三腳支架的頂端。

所述欄桿支座的頂端設置有一豎桿。

本實用新型的有益效果：

1. 本實用新型的防護欄桿安裝與拆卸方便、快捷，適用性強，周轉率高，特別適合需要頻繁移動防護的室外工程，市政維護工程。

2. 采用本實用新型加快了施工速度，而且不需要多人配合作業，減少了人工成本。

3. 本實用新型的防護欄桿全部由廢舊鋼筋焊接而成，實現廢物的二次利用，節能環保。

附圖說明

圖1為本實用新型的主視圖；

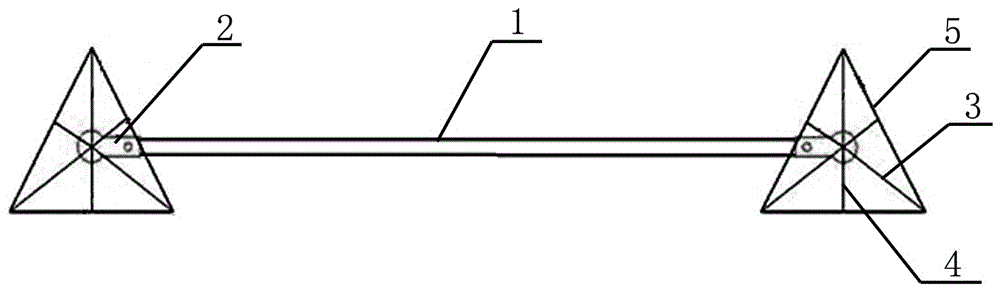

圖2為本實用新型的俯視圖；

圖3為套環連接件的主視圖；

圖4為套環連接件的側視圖；

圖中：1-欄桿橫桿，2-套環連接件，3-大三腳支架，4-小三腳支架，5-三角形底座，6-鋼管，7-套環，8-螺栓，9-豎桿，10-廠旗。

具體實施方式

如圖1、2所示，一種組裝式鋼管防護欄桿，包括欄桿支座和安裝在相鄰兩欄桿支座之間的欄桿橫桿1，所述欄桿橫桿1的兩端分別通過套環連接件2安裝在欄桿支座上；所述欄桿支座采用Φ10鋼筋焊接而成，包括大三腳支架3、小三腳支架4和三角形底座5，所述大三腳支架3和小三腳支架4的三個支腿分別焊接在三角形底座5的三條邊上，小三腳支架4套設在大三腳支架3內；小三腳支架4的高度設置為400mm，大三腳支架的高度設置為1000mm，如圖3、4所示，所述套環連接件2包括鋼管6和焊接在鋼管6一端的套環7，所述鋼管6的內徑大于欄桿橫桿1的外徑，所述鋼管6上設置有一通孔，鋼管6外表面通孔部位設置有一與螺栓8相匹配的螺母，欄桿橫桿1的兩端分別插入套環連接件2的鋼管6內，用螺栓8擰緊固定，套環連接件2的套環7分別套設在大三腳支架3或/和小三腳支架4的頂端。

為了便于在防護欄桿上固定廠旗10，在欄桿支座的頂端設置有一豎桿9，所述豎桿9采用50mm長Φ8鋼筋制作，焊接于大三腳支架3的頂部。

本實用新型的使用：把欄桿支座放置于需防護的位置，將套環連接件分別從上下兩個三腳支架頂部套入，將欄桿橫桿插入套環連接件內，擰緊鋼管上的螺栓固定即可，欄桿支座放置時可根據所使用欄桿橫桿長度調節其間距，中間連接部位或轉角部位可使用2個套環連接件同時套于三腳支架頂部即可。

本實用新型相對于扣件式防護護欄而言，每個節點部位可節約扣件至少2個、1.5m長鋼管1根。因其安裝拆卸簡單、方便，可節約大量人工費， 100米防護欄桿每月可為項目部節約90元。

本實用新型的防護欄桿在施工現場需要臨時安全防護部位均可使用，安裝、拆卸迅速，移動方便，靈活性、實用性極強，效益顯著，極易推廣應用。
