本實用新型涉及地板產品領域，尤其涉及一種穿孔固定型地板。

背景技術：

現代裝飾對地板的需求中地板表面的花紋是一個很重要的地方，而且隨著人們生活質量提升，對自己的個性化要求也在提升，就目前市場上的地板花紋已經遠遠滿足不了這種需求，所以地板工廠就必須設計很多新的花紋，但是這種需求的重點主要是花紋的差異性也就是個性需求，所以決定了同種花紋的量不會太多且要貨的速度很快所以現有的地板結構顯然無法應付這種需求，而且現有地板結構對生產改造具有一定IDY定制類型的地板的效率也是一種制約，導致生產該種地板的成本極高。

技術實現要素：

針對現有技術的不足之處本實用新型提供一種可更換表貼板的地板，本實用新型結構簡單，通過簡單的插拔結構以及用膠固定的方式完成地板的個性化生產，同時特別設計了膠的流道結構保證膠在關節部位充分接觸且通過膠本身干化后具有的一定膨脹能力進一步固定表貼板，同時設計了固定孔，固定孔的穿入結構消除了表貼板的滑動可能性，使得生產時灌膠工藝更加方便進行，同時還為地板提供了一個可以透氣除潮的窗口。

本實用新型的技術方案是提供一種穿孔固定型地板，包括板體，所述的板體由底板、夾層板以及表貼板構成，所述的底板固接在夾層板的一側表面，所述夾層板的另一側表面上設置內陷的封膠槽，所述封膠槽內對稱設置有兩個滑槽連接結構，所述的表貼板的下側表面設置有與所述滑槽連接結構配合的多個卡體，所述板體上設置有兩個貫穿所述底板、夾層板以及表貼板的固定孔，且所述固定孔穿過所述卡體，所述的表貼板上設置有覆蓋所述固定孔的蓋片板，所述的固定孔內設置有內螺紋段以及至少一條對準插軌，所述的蓋片板下方設置有與所述內螺紋段配合外螺紋段，所述外螺紋段的下方套接有與所述對準插軌配合的凸點段，所述凸點段相對所述外螺紋段自由轉動，所述的表貼板上設置有內陷木紋，至少一條所述內陷木紋通過所述蓋片板設置位置，所述蓋片板上設置有與通過其的所述內陷木紋拼合的著力木紋。

作為本實用新型的優選，所述固定孔包括內襯環以及安裝孔，所述的內螺紋段設置在內襯環的內壁上，所述內襯環與所述安裝孔的內壁固接，所述的內螺紋段以及所述的對準插軌均設置在所述內襯環上。

作為本實用新型的優選，所述的安裝孔的內壁構成方形插孔，所述的內襯環的徑向截面的外壁形狀為方形，內壁形狀為圓形，所述的內襯環的外壁與所述安裝孔的內壁卡合。

作為本實用新型的優選，所述的卡體上設置有引膠槽。

作為本實用新型的優選，所述的滑槽連接結構的徑向截面為梯形，且靠近所述夾層板邊沿處一側的斜邊長度大于另一側斜邊長度，所述卡體的徑向截面為與所述滑槽連接結構的徑向截面形狀配合的梯形。

作為本實用新型的優選，所述的滑槽連接結構的上方卡扣寬度小于底面寬度。

作為本實用新型的優選，所述的引膠槽內設置有用于增加膠水在所述引膠槽內的滯留量的溝槽。

作為本實用新型的優選，所述的表貼板的下側表面設置有與所述封膠槽側壁貼合的凸起部，所述的卡體設置在所述凸起部上。

作為本實用新型的優選，所述著力木紋的內陷深度由兩端向中心逐漸增大。

作為本實用新型的優選，所述著力木紋包括設置在中部的著力卡部，所述的著力卡部底部平行與所述蓋片板的上表面且內陷深度不小于1mm。

本實用新型具有以下有益效果：

本實用新型具有結構簡單且牢固，有效提升生產效率且便于除潮的優點。

附圖說明

圖1為本實用新型的結構示意圖；

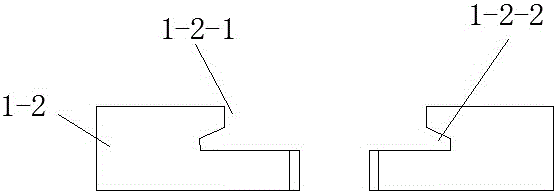

圖2為本實用新型的夾層板的徑向截面結構示意圖；

圖3為本實用新型的表貼板的徑向截面結構示意圖；

圖4為本實用新型的表貼板的側視結構示意圖；

圖5為本實用新型的蓋片板結構示意圖；

圖6為本實用新型的俯視結構示意圖；

圖中，1-板體；1-1-底板；1-2-夾層板；1-3-表貼板；1-2-1-封膠槽；1-2-2-滑槽連接結構；1-3-2-卡體；1-3-3-引膠空隙；1-3-4-引膠槽；1-3-5-溝槽；1-3-6-凸起部；1-4-固定孔；2-蓋片板；1-4-1-內螺紋段；1-4-2-對準插軌；2-1-外螺紋段；2-2-凸點段；1-3-1-內陷木紋；1-4-3-內襯環；1-4-4-安裝孔；2-3-1-著力卡部。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

如圖1至圖6所示，本實用新型實施例包括板體1，板體1由底板1-1、夾層板1-2以及表貼板1-3構成，底板1-1固接在夾層板1-2的一側表面，夾層板1-2的另一側表面上設置內陷的封膠槽1-2-1，封膠槽1-2-1內對稱設置有兩個滑槽連接結構1-2-2，表貼板1-3的下側表面設置有與滑槽連接結構1-2-2配合的多個卡體1-3-2，板體1上設置有兩個貫穿底板1-1、夾層板1-2以及表貼板1-3的固定孔1-4，且固定孔1-4穿過卡體1-3-2，表貼板1-3上設置有覆蓋固定孔1-4的蓋片板2，固定孔1-4內設置有內螺紋段1-4-1以及至少一條對準插軌1-4-2，蓋片板2下方設置有與內螺紋段1-4-1配合外螺紋段2-1，外螺紋段2-1的下方套接有與對準插軌1-4-2配合的凸點段2-2，凸點段2-2相對外螺紋段2-1自由轉動，表貼板1-3上設置有內陷木紋1-3-1，至少一條內陷木紋1-3-1通過蓋片板2設置位置，蓋片板2上設置有與通過其的內陷木紋1-3-1拼合的著力木紋2-3。

如圖1至圖6所示，本實用新型實施例固定孔1-4包括內襯環1-4-3以及安裝孔1-4-4，內螺紋段1-4-1設置在內襯環1-4-3的內壁上，內襯環1-4-3與安裝孔1-4-4的內壁固接，內螺紋段1-4-1以及對準插軌1-4-2均設置在內襯環1-4-3上。安裝孔1-4-4的內壁構成方形插孔，內襯環1-4-3的徑向截面的外壁形狀為方形，內壁形狀為圓形，內襯環1-4-3的外壁與安裝孔1-4-4的內壁卡合。

如圖1、圖3所示，本實用新型實施例卡體1-3-2上設置有引膠槽1-3-4。引膠槽1-3-4內設置有用于增加膠水在引膠槽1-3-4內的滯留量的溝槽1-3-5。

如圖1、圖2所示，本實用新型實施例滑槽連接結構1-2-2的徑向截面為梯形，且靠近夾層板1-2邊沿處一側的斜邊長度大于另一側斜邊長度，卡體1-3-2的徑向截面為與滑槽連接結構1-2-2的徑向截面形狀配合的梯形。滑槽連接結構1-2-2的上方卡扣寬度小于底面寬度。

如圖1、圖3所示，本實用新型實施例表貼板1-3的下側表面設置有與封膠槽1-2-1側壁貼合的凸起部1-3-6，卡體1-3-2設置在凸起部1-3-6上。

如圖1、圖5、圖6所示，本實用新型實施例著力木紋2-3的內陷深度由兩端向中心逐漸增大。著力木紋2-3包括設置在中部的著力卡部2-3-1，著力卡部2-3-1底部平行與蓋片板2的上表面且內陷深度不小于1mm。

上面所述的實施例僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的構思和范圍進行限定。在不脫離本實用新型設計構思的前提下，本領域普通人員對本實用新型的技術方案做出的各種變型和改進，均應落入到本實用新型的保護范圍，本實用新型請求保護的技術內容，已經全部記載在權利要求書中。
