本實用新型涉及一種相對滑動機構的定位及解鎖結構及涼篷架立柱機構。

背景技術：

相對滑動機構的定位及解鎖結構，該滑動機構包括相互滑動的第一件和第二件，如涼篷架立柱機構，該立柱機構包括立柱和滑動連接在立柱上的滑座，該立柱如包括上桿和下桿，該上桿和下桿能滑動伸縮連接，該滑動機構如立柱和滑座之間，或，上桿和下桿之間。該定位及解鎖結構現有主要有兩類：

一類是：插銷結構，該第一件上設有第一鎖孔，該結構包括一能沿相交于第一方向的第二方向滑動連接在第二件的插銷，通過插銷滑動控制插銷是否插入第一鎖孔以實現定位或解鎖。用戶手動控制插銷的滑動，該手動控制如：插銷末端設環件，用戶按壓插銷使插銷插入第一鎖孔以實現鎖接，用戶通過環件拔出插銷脫離第一鎖孔以實現脫鎖。用戶需要通過按壓動作實現定位或解鎖，手指可能會被第一件和第二件的滑動夾到，存在夾傷可能，存在安全隱患，通過拔出實現解鎖，操作不便。

另一類是：彈扣結構，第一件和第二件上分別設有第一鎖孔和第二鎖孔，該第一件內設有彈扣，該彈扣一端裝接在第一件內，另一端設有凸柱，該凸柱在彈扣自身彈力作用下凸出第一鎖孔外且能插入第二鎖孔，通過凸柱是否插入第二鎖孔實現定位或解鎖。通過按壓凸柱使凸柱內縮，凸柱脫離第二鎖孔實現解鎖，或凸柱在彈力作用下插入第二鎖孔實現鎖接。為了方便操作，現有根據需要，還會在第二件上設置能滑動的按鈕，或，能擺動的擺件(擺動軸線垂直第一件和第二件的滑動方向，垂直凸柱的伸縮方向)，利用按鈕或擺件頂抵凸柱。用戶需要通過按壓動作實現定位或解鎖，手指可能會被夾到(如按鈕和第一件的滑動之間或擺件和第一件的擺動之間)，存在夾傷可能，存在安全隱患。

技術實現要素：

本實用新型提供了相對滑動機構的定位及解鎖結構及涼篷架立柱機構，其克服了背景技術中相對滑動機構的定位及解鎖結構所存在的不足。

本實用新型解決其技術問題的所采用的技術方案之一是：

相對滑動機構的定位及解鎖結構，連接在能沿第一方向相對滑動的第一件和第二件之間，該第一件上設有第一鎖孔，該結構包括一能沿相交于第一方向的第二方向滑動連接在第二件的插銷，通過插銷滑動控制插銷是否插入第一鎖孔以實現定位或解鎖；該結構還包括一能繞第二方向轉動的旋轉體，該旋轉體上設有導向坡，該插銷凸設有凸耳，該凸耳靠接導向坡，該凸耳和導向坡靠接配合以使通過旋轉體旋轉能帶動插銷滑動。

一實施例之中：該旋轉體為套件，該旋轉體套接插銷，且導向坡設在旋轉體內壁。

一實施例之中：該插銷具有能插入第一鎖孔的插入端和背向插入端的頭端，該頭端端面頂抵有彈性體，該彈性體能使插銷受到由頭端指向插入端的彈力。

一實施例之中：該第二件外固設有固座，該固座或第二件和固座設有第二鎖孔，該固座末端面凹設有貫穿第二鎖孔內外的滑槽，該凸耳滑動連接滑槽，該插銷滑動穿過第二鎖孔且適配第一鎖孔，該旋轉體轉動套接在固座外。

一實施例之中：該固座末端固設有壓蓋，該壓蓋和插銷之間設彈性體。

一實施例之中：該旋轉體上還固接有蓋接第二鎖孔的旋扭，該旋扭和插銷之間設彈性體。

本實用新型解決其技術問題的所采用的技術方案之二是：

相對滑動機構的定位及解鎖結構，連接在能沿第一方向相對滑動的第一件和第二件之間，該第一件和第二件上分別設有第一鎖孔和第二鎖孔，該第一件內設有彈扣，該彈扣一端裝接在第一件內，另一端設有凸柱，該凸柱在彈扣自身彈力作用下凸出第一鎖孔外且能插入第二鎖孔，通過凸柱是否插入第二鎖孔實現定位或解鎖；該結構還包括一能滑動連接第二件的滑銷和一能繞滑銷滑動方向轉動的旋轉體，該旋轉體上設有導向坡，該滑銷凸設有凸耳，該凸耳靠接導向坡，該凸耳和導向坡靠接配合以使通過旋轉體旋轉能帶動滑銷滑動，通過滑銷滑動頂抵凸柱以控制凸柱是否插入第二鎖孔。

一實施例之中：該旋轉體為套件，該旋轉體套接滑銷，且導向坡設在旋轉體內壁。

一實施例之中：該第一件外固設有固座，該第二鎖孔設于第二件和固座上，該固座末端面凹設有貫穿第二鎖孔內外的滑槽，該凸耳滑動連接滑槽，該滑銷滑動穿過第二鎖孔且適配第一鎖孔，該旋轉體轉動套接在固座外。

一實施例之中：該旋轉體上還固接有蓋接固座第二鎖孔的旋扭。

本實用新型解決其技術問題的所采用的技術方案之三是：

涼篷架立柱機構，包括立柱和滑座，該滑座滑動連接在立柱上，該滑座構成第二件，該立柱構成第一件；該第一件和第二件之間設有上述的定位及解鎖結構。

本實用新型解決其技術問題的所采用的技術方案之四是：

涼篷架立柱機構，包括立柱和滑座，該滑座滑動連接在立柱上，該立柱包括相互滑動伸縮的上桿和下桿，該下桿構成第一件，該上桿構成第二件；該第一件和第二件之間設有上述的定位及解鎖結構。

本技術方案與背景技術相比，它具有如下優點：

用戶操作帶動旋轉體轉動，通過旋轉體轉動帶動插銷或滑銷滑動實現解鎖或定位，可有效防止手被夾傷，結構緊湊、新穎，外觀美觀，結構簡單，插銷或滑銷長度可較短，節約生產成本，適合工廠批量生產。

旋轉體為套件，旋轉體套接插銷，且導向坡設在旋轉體內壁，結構緊湊，進一步有效避免手被夾傷。

凸耳滑動連接滑槽，插銷滑動穿過第二鎖孔且適配第一鎖孔，旋轉體轉動套接在固座外，結構緊湊，保證插銷滑動方向。

固座末端固設有壓蓋，壓蓋和插銷之間設彈性體，旋轉體轉動方便，結構緊湊。

旋轉體上還固接有蓋接第二鎖孔的旋扭，旋扭和插銷之間設彈性體，方便用戶操作。

附圖說明

下面結合附圖和實施例對本實用新型作進一步說明。

圖1是實施例一的定位及解鎖結構的立體示意圖。

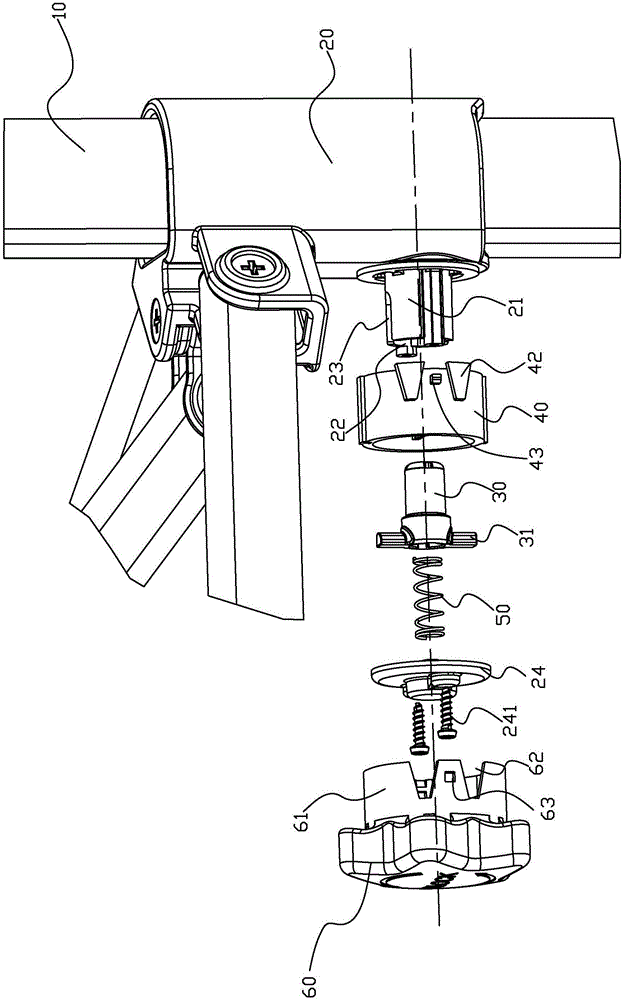

圖2是實施例一的定位及解鎖結構的立體分解示意圖。

圖3是實施例一的定位及解鎖結構的剖面示意圖。

圖4是實施例一的旋轉體的立體示意圖。

圖5是實施例一的旋轉體的剖面圖之一。

圖6是實施例一的旋轉體的剖面圖之二。

圖7是實施例一、二的定位及解鎖結構的應用實例。

圖8是實施例二的定位及解鎖結構的立體示意圖。

圖9是實施例二的定位及解鎖結構的立體分解示意圖。

圖10是實施例二的定位及解鎖結構的剖面示意圖。

圖11是實施例三的定位及解鎖結構的立體示意圖。

圖12是實施例三的定位及解鎖結構的立體分解示意圖。

圖13是實施例四的定位及解鎖結構的立體示意圖。

圖14是實施例四的定位及解鎖結構的立體分解示意圖。

具體實施方式

實施例一

相對滑動機構的定位及解鎖結構，請查閱圖1至圖6，連接在能沿第一方向相對滑動的第一件和第二件之間，該第一件如立柱10，該第二件如滑動連接在立柱10上的滑座20，該滑座20滑動套接在立柱10上，該第一方向為沿立柱10長度方向。該立柱10上設有第一鎖孔11。

該結構包括一能沿相交于第一方向的第二方向滑動連接在滑座20的插銷30，該第二方向如沿垂直立柱10長度方向，通過插銷30滑動控制插銷30是否插入第一鎖孔11以實現定位或解鎖。該插銷30具有能插入第一鎖孔11的插入端和背向插入端的頭端，該插銷30包括一銷體和兩分別固接在銷體頭端兩側的凸耳31。

該滑座20外固設有固座21，該滑座20和固座21設有第二鎖孔22，該第二鎖孔22由滑座20內壁通至固座21末端面，該固座21端面凹設有兩個貫穿第二鎖孔22(對應固座21的部分)內外的滑槽23。本實施例之中，以第一件和第二件套接為例，但并不以此為限，根據需要也可并排布置；上述的第二鎖孔貫穿第二件和固座，但也并不以此限，根據需要，可只貫穿固座，第二方向沿固座和第一件并排方向。該兩凸耳31適配滑動連接兩滑槽23，以為插銷30滑動提供導向，該插銷30滑動穿過第二鎖孔22且適配第一鎖孔11以能插入第一鎖孔11內。

該結構還包括一能繞第二方向轉動的旋轉體40，該旋轉體40為套件，該旋轉體40套接在固座21外，因插銷位于固座內，也即套接在插銷外。本實施例之中以帶有固座為例，但并不以此為限，根據需要也可無需固座，或，將固座認為是第二件的一部分，該插銷能直接滑動連接第二件，該旋轉體能直接轉動連接第二件。

該旋轉體40上設有導向坡41，該凸耳31靠接導向坡41，該凸耳31和導向坡41靠接配合以使通過旋轉體旋轉能帶動插銷滑動。該導向坡設在旋轉體內壁,它可以是凸起,或是,凹槽,該導向坡形狀如為螺旋,但并不以此為限制,只要能沿周向變化時候軸向能跟隨變化即可。

最好,該插銷30頭端端面頂抵有彈性體50，該彈性體50能使插銷30受到由頭端指向插入端的彈力,以能保持在插入第一鎖孔狀態,保持在鎖接狀態,以在對齊第一鎖孔時候能自動插入。但并不以此為限,如采用導向坡為凹槽,則通過正反轉能控制插銷插入或拔出,或,如采用用戶手動按壓操作插銷實現插入,轉動實現拔出。

最好，該固座21末端固設有壓蓋24，如通過螺釘241講壓蓋24固定在固座21，該彈性體50設在壓蓋24和插銷30頭端之間。該壓蓋即可實現頂抵彈性體，又可避免插銷脫離固定座，外觀美觀，避免手夾傷。但并不以此為限，根據需要，旋轉體40可固接有一旋扭60，該旋扭60蓋接固座的開口，該彈性體50設在旋扭60和插銷30頭端之間，通過旋扭60轉動旋轉體40，方便用戶操作，可實現頂抵彈性體，又可避免插銷脫離固定座，外觀美觀，避免手夾傷。當然，可以既包括壓蓋又包括旋扭60，彈性體50設在壓蓋24和插銷30頭端之間，旋扭60蓋接壓蓋24。該旋扭60和旋轉體40之間的連接如：旋扭60的周壁套接固座，該周壁和旋轉體外周壁之間設能裝拆連接，如卡扣連接，該卡接結構如：旋扭60的周壁61端面凹設內外貫穿的讓位槽62，讓位槽62之間形成帶彈性的懸空片，懸空片上設卡槽63；該旋轉體外周壁設有對應讓位槽62的配合部42，該介于配合部42的部分凸設卡件43，該卡件和卡槽配合成卡扣結構。

實施例二

相對滑動機構的定位及解鎖結構中，請查閱圖8至圖10，該滑動機構與實施例一不同之處在于：該滑動機構包括相互套接且能伸縮的伸縮管，包括連接在能沿第一方向相對滑動的第一件和第二件之間，該第一件如下桿10’，該第二件如滑動連接在下桿10’上的上桿20’，該上桿20’下端固設套件25，該上桿20’滑動套接在下桿10’，該第一方向為沿伸縮方向。該定位及解鎖結構與實施例一相同。

請查閱圖7，實施例一和實施例二的定位及解鎖結構如應用在涼篷架立柱機構A，該立柱機構A包括一下桿、一上桿和一滑動連接在上桿的滑座，該下桿和上桿之間的定位及解鎖結構如使用實施例二的結構，該下桿和上桿之間構成能伸縮的立柱，該滑座和上桿之間的定位及解鎖結構如使用實施例二的結構。

該涼篷架的立柱頂端固設有固座，每相鄰兩立柱之間連接有剪刀叉機構B，每個剪刀叉機構包括串聯轉動連接的至少兩個剪刀叉組，每個剪刀叉組包括中部轉動連接在一起的連桿，剪刀叉機構B具有四個外端部，四個外端部分別轉動連接相鄰兩立柱的固座和滑座上。

該涼篷架還包括頂篷機構，該頂篷機構包括一頂座C和若干組分別連接每一立柱的固座和頂座的轉動桿組D。該轉動桿組包括一第一端轉動連接頂座的第一轉桿、一第一端轉動連接第一轉桿第二端的第二轉桿，該第二轉桿第二端轉動連接立柱的固座。該每個轉動桿組和對應的立柱的滑座之間連接一斜桿E，該斜桿E的下端轉動連接滑座，上端轉動連接第二轉桿的中部。

實施例三

相對滑動機構的定位及解鎖結構，請查閱圖11、圖12，它與實施例一不同之處在于：該立柱10和滑座20上分別設有第一鎖孔11和第二鎖孔22，該立柱10內設有彈扣70，該彈扣70成類V形，一端固接在立柱10內壁，另一端設有凸柱71，該凸柱71在彈扣70因V形安裝后受壓產生的自身彈力作用下凸出第一鎖孔11外且能插入第二鎖孔22內，通過凸柱71是否插入第二鎖孔22實現定位或解鎖。該結構還包括一能滑動連接滑座20的滑銷30’和一能繞滑銷30’轉動的旋轉體40，該滑銷30’結構與實施例一滑銷結構相同，都具有銷體和凸耳31’；該旋轉體40結構與實施例一旋轉體結構相同。該凸耳和導向坡靠接配合以使通過旋轉體旋轉能帶動滑銷31’滑動，通過滑銷31’滑動頂抵凸柱71以控制凸柱是否內縮，內縮則退出第二鎖孔，未內縮則插入第二鎖孔。

該滑座20外固設有固座，該固座的結構與實施例一相同。最好，該固座21末端固設有壓蓋24，旋轉體40固接有一旋扭60，旋扭60蓋接壓蓋24。該旋扭60和旋轉體40之間的連接如：旋扭60的周壁套接固座，該周壁和旋轉體外周壁之間設能裝拆連接，如卡扣連接。因彈扣自身帶有彈力，能保持在鎖接狀態，保持在插入第二鎖孔狀態，能自動插入第二鎖孔，因此可省略設實施例一的彈性體。實施例四

相對滑動機構的定位及解鎖結構中，請查閱圖13、圖14，該滑動機構與實施例四不同之處在于：該滑動機構包括相互套接且能伸縮的伸縮管，包括連接在能沿第一方向相對滑動的第一件和第二件之間，該第一件如下桿10’，該第二件如滑動連接在下桿10’上的上桿20’，該上桿20’滑動套接在下桿10’，該第一方向為沿伸縮方向。該定位及解鎖結構與實施例一相同。

以上所述，僅為本實用新型較佳實施例而已，故不能依此限定本實用新型實施的范圍，即依本實用新型專利范圍及說明書內容所作的等效變化與修飾，皆應仍屬本實用新型涵蓋的范圍內。
