本實用新型屬于建筑物阻尼器技術領域，具體涉及一種高耗能SMA自復位阻尼器。

背景技術：

目前，建筑物對于地震、海嘯等自然災害基本采取硬碰硬的方式進行抵抗，采用傳統的手段如增加結構本身的性質(增加強度、增強穩定性、提高剛度、增強延性等)來與之對抗；這樣不僅在經濟上付出大的代價，而且收效甚微；不僅浪費材料，而且最終在一定的自然力量下仍然破壞。

阻尼器消能設計不僅在一定程度上降低結構承受外部荷載而破壞的概率，而且經濟，實用性強。阻尼器使得結構在小震或者小的外部作用下處于彈性階段，滿足結構使用的要求。在大震或者大的外部作用下，隨著結構變形增大，阻尼器會產生大的阻尼，大量的消耗結構承受的能量，使結構處于安全狀態下。

傳統阻尼器的結構為利用超大彈簧，或者橡膠墊塊直接與鋼板相連作為減震裝置，但是因為其容易產生塑性變形，影響結構正常功能的使用，且耗能小，限制了其使用范圍。

技術實現要素：

為了克服上述現有技術的缺點，本實用新型的目的在于提供了一種高耗能SMA自復位阻尼器，使建筑結構在一定范圍的外部作用 下處于安全狀態，最大限度的消耗能量，起到保護建筑物的作用。

為了達到上述目的，本實用新型采取的技術方案為：

一種高耗能SMA自恢復阻尼器，包括設置在建筑物底部的上鋼板1和下鋼板4，下鋼板4上設有滑道8，滑道8上連接有滑塊7，滑塊7相鄰的側面之間水平連接有形狀記憶合金5，滑塊7的頂面之間連接有彈性鋼片2，彈性鋼片2彎曲的頂部頂在上鋼板1的底面。

所述的滑道8兩側設有用于限制滑塊7移動的限位裝置3。

所述的滑塊7上設有調節形狀記憶合金5緊張度的調節螺栓6。

所述的滑道8和滑塊7的接觸面涂有潤滑劑。

所述的滑道8設置在下鋼板4的上表面的凹槽內。

所述的形狀記憶合金5在調節螺栓6的作用下能產生3％的預應力。

本實用新型的有益效果為：通過滑塊7之間連接的彈性鋼片2、形狀記憶合金5，將建筑物外力消耗掉。當外力撤去時，阻尼器又會復位。彈性鋼片2的彈性階段也可以消耗從上部傳遞的能量，大大減輕了建筑物結構承受外部作用的壓力，提高了安全性，起到保護建筑物的作用。

附圖說明

圖1為本實用新型的正視圖。

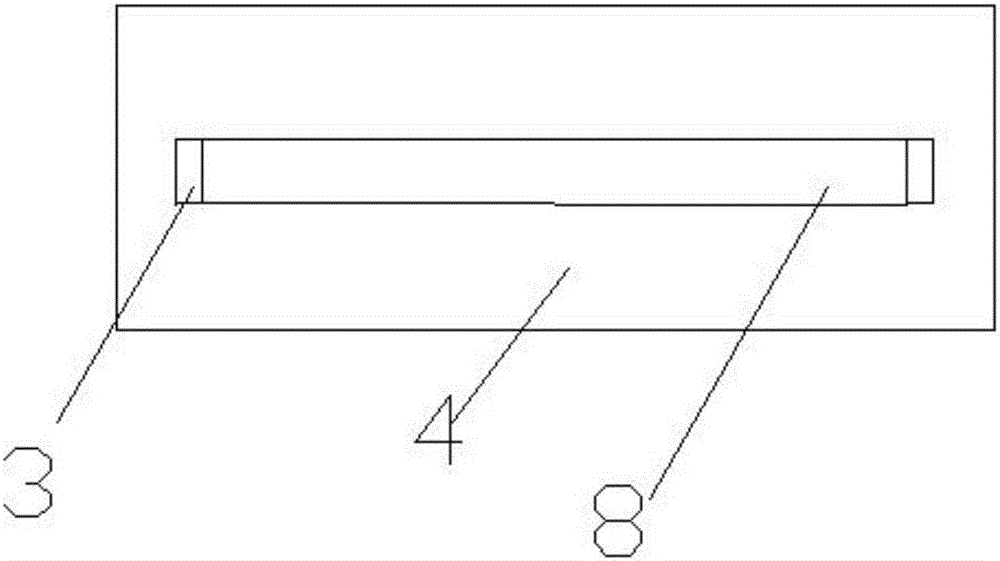

圖2為本實用新型下鋼板的俯視圖。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

參照圖1和圖2，一種高耗能SMA自恢復阻尼器，包括設置在建筑物底部的上鋼板1和下鋼板4，下鋼板4上設有滑道8，滑道8上連接有滑塊7，滑塊7相鄰的側面之間水平連接有形狀記憶合金5，滑塊7的頂面之間連接有彈性鋼片2，彈性鋼片2彎曲的頂部頂在上鋼板1的底面。

所述的滑道8兩側設有用于限制滑塊7移動的限位裝置3。

所述的滑塊7上設有調節形狀記憶合金5緊張度的調節螺栓6。

所述的滑道8和滑塊7的接觸面涂有潤滑劑。

所述的滑道8設置在下鋼板4的上表面的凹槽內。

所述的形狀記憶合金5在調節螺栓6的作用下能產生3％的預應力。

本實用新型阻尼器的工作原理為：建筑物在外部荷載作用下，通過上鋼板1將力傳遞給彈性鋼片2，彈性鋼片2受力將驅動滑塊7移動，將力傳遞給形狀記憶合金5，利用形狀記憶合金5的偽彈性，將大大消耗傳遞的能量。當力過大時，為了防止形狀記憶合金5的受拉斷裂，在滑塊7兩端設置限位裝置3，滑塊7到達限位裝置3處，形狀記憶合金5停止工作，此時由彈性鋼片2負責承受力；當力撤去時，彈性鋼片2首先恢復，然后在彈性鋼片2和形狀記憶合金5的共同作用下滑塊7復位。
