本實用新型涉及一種建筑施工設備，特別是一種自動抹灰機。

背景技術：

抹灰機替代人工抹灰是建筑行業抹灰的發展方向，由于機械設備能夠?qū)崿F(xiàn)自動工作，能節約大量的人力，同時工作效率高而且工作質量穩定，目前在抹灰機上有一定的發展，主要設計的原理是，通過設計操作自動抹灰機在作業墻面上利用兩根支子與傳統打點結合進行定位，通過這種方式解決了抹灰機的定位問題，這樣可以將抹灰機的抹灰板始終保持與被作業的墻面在一個水平面內，通過這樣的設計，可以保證了整個作業面的精度，自動抹灰機的工作過程中由于是自動過程，其作業面質量高，將粉漿攪拌均勻，可以使得整個作業面無任何溝坎和印痕，被抹的作業面可以呈自然形成的狀態，其次自動抹灰機的機器適應性強，通過設計改造可以應用于砂灰，白灰，水泥灰，干粉砂漿，發泡砂漿的作業，但是目前抹灰機存在的一個問題是不能解決抹灰機的擠壓強度問題，以及在抹灰將的輸送方式上也需要改變，還有放入漿體到抹灰板的方式，由于抹灰機的擠壓強度對抹灰的質量有一定的影響，通過各種方式設計一種抹灰強度可調，同時結構更為緊湊，工作方式及設計結構更合理的抹灰設備變的十分有必要。

技術實現要素：

本實用新型克服了現有技術中的缺點，提供了一種自動抹灰機，該設備設計了一種新型的放漿裝置及壓力可調的抹灰裝置，同時設計將氣缸與放漿裝置相連接的結構，并通過氣缸推動放漿裝置運動實現放漿器的放入，同時還設計了抹灰裝置以及用于調整抹灰板斜度的調節桿裝置，該裝置創新性的將整體抹灰裝置與放漿裝置和控制裝置裝和在一起，并在箱體能設計了齒輪裝置和齒輪導軌裝置，實現了垂直方向的自動抹灰功能，該設備結構緊湊，工作方式及設計結構更合理，具有一定的實際推廣應用價值。

為了解決上述技術問題，本實用新型是通過以下技術方案實現的：

一種自動抹灰機，包括安裝架，置于所述安裝架上的齒輪導軌，以及用于抹灰的移動控制箱，抹灰板，裝漿器，與所述裝漿器相連用于放漿的氣缸，還包括用于調整所述抹灰板斜度的調節桿，以及安裝座，手桿，用于鎖緊固定的調節銷釘，用于調整抹灰機位置的滾動腳輪及升降腳，安裝在所述升降腳上的調節手柄，固定所述安裝架的機架固定板。

進一步，所述安裝架上固定安裝有所述齒輪導軌，所述齒輪導軌設置有齒輪導向的齒廓結構，在所述移動控制箱內安裝有與所述齒輪導軌配合的齒輪，并通過電機控制所述移動控制箱在所述齒輪導軌上下運動。

進一步，所述移動控制箱下端設置有所述滾動腳輪和所述升降腳，所述滾動腳輪為萬向輪，并且到整個移動控制箱下降到最低位置時才能使用，所述升降腳可以通過所述調節手柄調整其高度，所述升降腳的置于地面時整個抹灰機將無法自由移動。

進一步，所述抹灰板通過一調節桿與所述移動控制箱相連，所述抹灰板為板裝結構，所述抹灰板前端開有用于將粉漿通過的缺口，所述抹灰板上設置有所述調節桿，所述調節桿通過活動關節安裝在所述移動控制箱上。

進一步，所述安裝座固定焊接在所述移動控制箱上，所述調節手柄通過活動關節安裝在安裝座上與所述調節桿相連，在所述調節桿上還設置有調節銷釘，所述調節銷釘固定安裝在所述移動控制箱上，通過調整所述調節銷釘實現對所述手桿的斜度調整，進而控制所述抹灰板的斜度。

進一步，所述氣缸固定安裝在所述移動控制箱上，所述氣缸與所述裝漿器相連，所述氣缸對稱放置在所述裝漿器的下方，通過控制所述氣缸的運動實現將所述裝漿器的漿體導入所述抹灰板后方的容器中。

進一步，所述裝漿器為一曲面U型板裝結構，所述裝漿器下方和所述抹灰板后方設置有用于裝漿的焊接板狀結構。

進一步，所述齒輪導軌上方設置有機架固定板，所述機架固定板為板裝結構并且上方設置有用于安裝整個抹灰機的一對圓通孔。

與現有技術相比，本實用新型的有益效果是：

本實用新型一種自動抹灰機，該設備設計了一種新型的放漿裝置及壓力可調的抹灰裝置，同時設計將氣缸與放漿裝置相連接的結構，并通過氣缸推動放漿裝置運動實現放漿器的放入，同時還設計了抹灰裝置以及用于調整抹灰板斜度的調節桿裝置，該裝置創新性的將整體抹灰裝置與放漿裝置和控制裝置裝和在一起，并在箱體能設計了齒輪裝置和齒輪導軌裝置，實現了垂直方向的自動抹灰功能，該設備結構緊湊，工作方式及設計結構更合理，具有一定的實際推廣應用價值。

附圖說明

附圖用來提供對本實用新型的進一步理解，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制，在附圖中。

圖1是本實用新型一種自動抹灰機的整體結構示意圖。

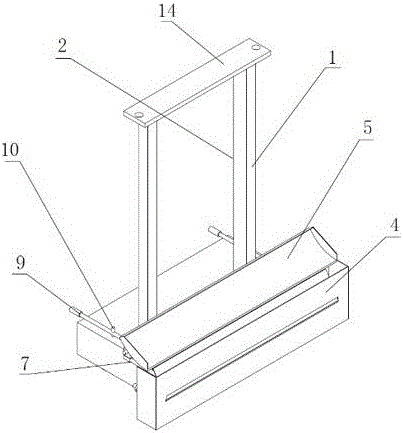

圖2是本實用新型一種自動抹灰機的軸側示意圖。

圖中：1、安裝架；2、齒輪導軌；3、移動控制箱；4、抹灰板；5、裝漿器；6、氣缸；7、調節桿；8、安裝座；9、手桿；10、調節銷釘；11、滾動腳輪；12、升降腳；13、調節手柄；14、機架固定板。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1,圖2所示，本實用新型一種自動抹灰機，包括安裝架1，置于安裝架1上的齒輪導軌2，以及用于抹灰的移動控制箱3，抹灰板4，裝漿器5，與裝漿器5相連用于放漿的氣缸6，還包括用于調整抹灰板4斜度的調節桿7，以及安裝座8，手桿9，用于鎖緊固定的調節銷釘10，用于調整抹灰機位置的滾動腳輪11及升降腳12，安裝在升降腳12上的調節手柄13，固定安裝架1的機架固定板14，安裝架1上固定安裝有齒輪導軌2，齒輪導軌2設置有齒輪導向的齒廓結構，在移動控制箱3內安裝有與齒輪導軌2配合的齒輪，并通過電機控制移動控制箱3在齒輪導軌2上下運動，移動控制箱3下端設置有滾動腳輪11和升降腳12，滾動腳輪11為萬向輪，并且到整個移動控制箱3下降到最低位置時才能使用，升降腳12可以通過調節手柄13調整其高度，升降腳12的置于地面時整個抹灰機將無法自由移動，抹灰板4通過一調節桿7與移動控制箱3相連，抹灰板4為板裝結構，抹灰板4前端開有用于將粉漿通過的缺口，抹灰板4上設置有調節桿7，調節桿7通過活動關節安裝在移動控制箱3上。

安裝座8固定焊接在移動控制箱1上，調節手柄13通過活動關節安裝在安裝座8上與調節桿相連7，在調節桿7上還設置有調節銷釘，調節銷釘10固定安裝在移動控制箱3上，通過調整調節銷釘10實現對手桿9的斜度調整，進而控制抹灰板4的斜度，氣缸6固定安裝在移動控制箱3上，氣缸6與裝漿器5相連，氣缸6對稱放置在裝漿器5的下方，通過控制氣缸6的運動實現將裝漿器5的漿體導入抹灰板4后方的容器中，裝漿器5為一曲面U型板裝結構，裝漿器5下方和抹灰板4后方設置有用于裝漿的焊接板狀結構，齒輪導軌2上方設置有機架固定板14，機架固定板14為板裝結構并且上方設置有用于安裝整個抹灰機的一對圓通孔。

最后應說明的是：以上僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，但是凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
