本實用新型涉及建筑領域，具體涉及一種網架保溫板支撐模塊。

背景技術：

外墻面作為建筑物的外表層，須經受一切外界氣候的影響，如熱、冷、冰凍、雪、雹、雨和風等，氣溫變化持續不斷地作用于外墻面，使外墻面產生裂縫，使建筑物受到損壞，取暖和降溫功能大幅度下降，降低居住的舒適性。因此需對建筑外墻增設外保溫體系，作為建筑物的外墻防護系統，在滿足建筑物保溫性能的同時，大大延長了建筑物的壽命。而市面上的保溫板在安裝時，需在保溫板內側涂抹一層較厚的混凝土，通過混凝土將保溫板貼在外墻上，由于混凝土涂抹厚度無法準確控制，因此保溫板粘貼的平整度較差，且保溫板與外墻分開施工，保溫板容易脫落，且保溫隔熱性能較差。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種網架保溫板支撐模塊。

本實用新型通過以下技術方案來實現上述目的：

一種網架保溫板支撐模塊，包括短支撐座、鋼絲網架、保溫板和長支撐座，所述短支撐座包括圓盤和卡盤，所述圓盤上面設置有所述卡盤，所述卡盤上設置有卡槽，所述卡槽外側設置有加強筋，所述長支撐座包括所述圓盤和加長卡盤，所述圓盤上設置有所述加長卡盤，所述加長卡盤上設置有加長卡槽，所述加長卡盤外側設置有所述加強筋，所述保溫板兩側安裝有所述鋼絲網架，所述鋼絲網架和所述保溫板之間設置有支撐斜插筋，一側的所述鋼絲網架內側設置有所述短支撐座，另一側的所述鋼絲網架內側設置有所述長支撐座。

上述結構中，將所述短支撐座通過所述卡槽固定在一側的所述鋼絲網架上，將所述長支撐座通過所述加長卡槽固定在另一側的所述鋼絲網架上，將所述支撐斜插筋穿過所述保溫板，并將裝配好后的所述鋼絲網架連接在所述支撐斜插筋上，使所述圓盤均貼在所述保溫板上，將所述鋼絲網架焊接在所述支撐斜插筋上，所述卡槽和所述加長卡槽可控制所述鋼絲網架到所述保溫板之間的距離為1-15公分，使用時，將網架保溫板固定在主體墻鋼筋上，使所述加長支撐座一側的所述鋼絲網架朝向外墻模板，所述短支撐座一側朝內，所述加長支撐座上的所述加長卡盤可用于支撐外墻模板，所述鋼絲網架到外墻模板距離為1-13厘米，所述短支撐座一側的內墻模板位置根據墻體厚度而定，支模完成后，將混凝土澆注在外墻模板和內墻模板之間，使網架保溫板和主體墻一起施工，將網架保溫板固定在保護墻內，可有效防止保溫墻脫落，且保溫隔熱性能更好。

為了進一步提高網架保溫板支撐模塊的使用功能，所述圓盤和所述卡盤相連接，所述卡槽成型于所述卡盤上，所述加強筋和所述卡盤相連接。

為了進一步提高網架保溫板支撐模塊的使用功能，所述圓盤和所述加長卡盤相連接，所述加長卡槽成型于所述加長卡盤上，所述加強筋和所述加長卡盤相連接。

為了進一步提高網架保溫板支撐模塊的使用功能，所述支撐斜插筋穿過所述保溫板焊接在兩側的所述鋼絲網架上。

有益效果在于：通過在保溫板外加設鋼絲網架，使保溫墻與主墻體一同施工，不僅可保證保溫板兩側的平整度，同時有效防止保溫板脫落，且保溫隔熱性能大大提高。

附圖說明

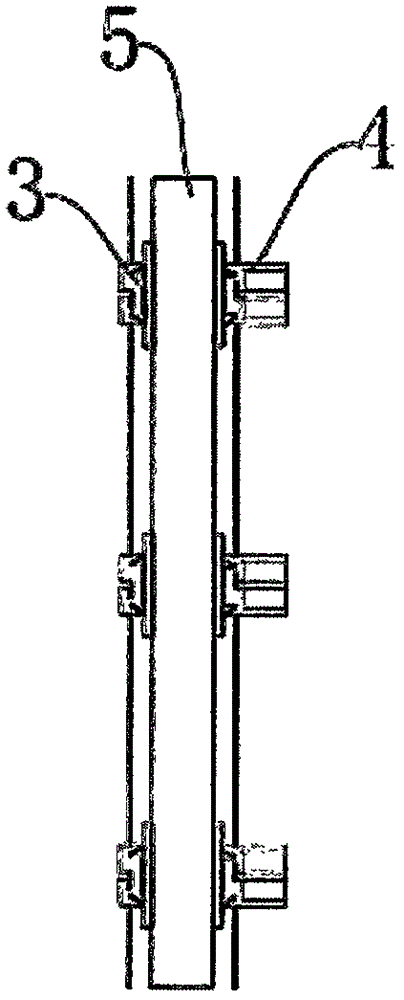

圖1是本實用新型所述一種網架保溫板支撐模塊的主視圖；

圖2是本實用新型所述一種網架保溫板支撐模塊的左視圖；

圖3是本實用新型所述一種網架保溫板支撐模塊的短支撐座放大圖；

圖4是本實用新型所述一種網架保溫板支撐模塊的長支撐座放大圖；

附圖標記說明如下：

1、支撐斜插筋；2、鋼絲網架；3、短支撐座；4、長支撐座；5、保溫板；6、卡槽；7、卡盤；8、加強筋；9、加長卡盤；10、加長卡槽；11、圓盤。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1-圖4所示，一種網架保溫板支撐模塊，包括短支撐座3、鋼絲網架2、保溫板5和長支撐座4，短支撐座3包括圓盤11和卡盤7，圓盤11可保證短支撐座3底面平整，便于放置在保溫板5上，圓盤11上面設置有卡盤7，卡盤7上設置有卡槽6，卡盤7和卡槽6均用于將短支撐座3固定在鋼絲網架2上，卡槽6外側設置有加強筋8，加強筋8用于提高卡盤7的強度，長支撐座4包括圓盤11和加長卡盤9，圓盤11方便將長支撐座4放置在保溫板5上，圓盤11上設置有加長卡盤9，加長卡盤9上設置有加長卡槽10，加長卡盤9和加長卡槽10均用于將長支撐座4固定在鋼絲網架2上，同時加長卡盤9還用于支撐外墻模板，加長卡盤9外側設置有加強筋8，加強筋8用于提高加長卡盤9的強度，保溫板5兩側安裝有鋼絲網架2，鋼絲網架2用于提高保溫板5的強度，鋼絲網架2和保溫板5之間設置有支撐斜插筋1，支撐斜插筋1用于將鋼絲網架2與保溫板5固定在一起，一側的鋼絲網架2內側設置有短支撐座3，另一側的鋼絲網架2內側設置有長支撐座4，短支撐座3和長支撐座4均用于控制鋼絲網架2與保溫板5之間的距離。

上述結構中，將短支撐座3通過卡槽6固定在一側的鋼絲網架2上，將長支撐座4通過加長卡槽10固定在另一側的鋼絲網架2上，將支撐斜插筋1穿過保溫板5，并將裝配好后的鋼絲網架2與支撐斜插筋1相連接，使圓盤11均貼在保溫板5上，將鋼絲網架2焊接在支撐斜插筋1上，卡槽6和加長卡槽10可控制鋼絲網架2到保溫板5之間的距離為1-15公分，使用時，將網架保溫板固定在主體墻鋼筋上，使加長支撐座4一側的鋼絲網架2朝向外墻模板，短支撐座3一側朝內，加長支撐座4上的加長卡盤9可用于支撐外墻模板，短支撐座3一側的內墻模板位置根據墻體厚度而定，支模完成后，將混凝土澆注在外墻模板和內墻模板之間，使網架保溫板和主體墻一起施工，將網架保溫板固定在保護墻內，可有效防止保溫墻脫落，且保溫隔熱性能更好。

為了進一步提高網架保溫板支撐模塊的使用功能，圓盤11和卡盤7相連接，卡槽6成型于卡盤7上，加強筋8和卡盤7相連接，圓盤11和加長卡盤9相連接，加長卡槽10成型于加長卡盤9上，加強筋8和加長卡盤9相連接，支撐斜插筋1穿過保溫板5焊接在兩側的鋼絲網架2上。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
