本實用新型屬于機電安裝綜合支吊架領域，具體涉及一種消除結構誤差的橫擔底托。

背景技術：

傳統的綜合支吊架安裝不靈活導致施工完成后頂部結構雜亂，事后需再進行吊頂?shù)陌惭b，然而吊頂有安全隱患，且需要保養，而且各專業的檢修不方便，成本高。近年來興起無吊頂支吊架安裝，具體來說都是用各種方法提高綜合支吊架的功能，但大多數由于傳統連接件的局限，都是由頂面打錨栓連豎桿吊裝，這樣需要用到的材料增加，成本增加，同時當豎桿過長時會產生側向不安全因素。

技術實現要素：

本實用新型的目的是克服現有技術的不足之處，提供一種將生根點設置在墻面，結合無吊頂橫擔翼板的側孔間距消除結構誤差的橫擔底托。

本實用新型的實現由以下技術方案完成:一種消除結構誤差的橫擔底托，包括底托底板、底托托槽、側向加強板以及加強肋；所述底托底板、所述底托托槽、所述側向加強板以及所述加強肋經焊接方式連接，所述底托底板開設有兩個圓孔，所述底托托槽兩翼板各開設有兩個長圓孔，所述兩塊側向加強板各開設有兩個長圓孔。

所述底托托槽為C型槽鋼構件。

所述側向加強板位于所述底托托槽的兩翼板處；所述兩塊加強板的兩個長圓孔與所述底托托槽兩翼板的兩個長圓孔分別重合。

所述加強肋焊接于底托托槽中部；所述加強肋一端與底托底板焊接連接。

本實用新型的有益效果在于：本實用新型所述的一種消除結構誤差的橫擔底托將橫擔與整體結構連接的方式由豎桿吊頂連接轉為側墻底托連接，節省了材料；側向加強板及加強肋增強底托托槽的強度及撓度，有效增加整體安全系數，同時結合無吊頂橫擔翼板的側孔間距，采用長圓孔消除結構誤差，便于實際安裝。

附圖說明

圖1為本實用新型整體示意圖。

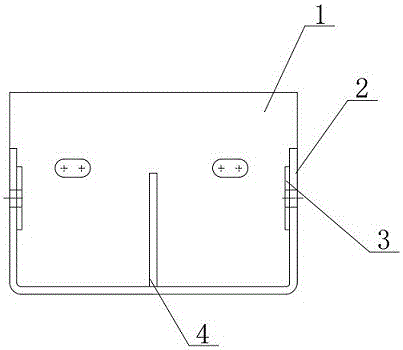

圖2為本實用新型主視圖。

圖3為本實用新型側視圖。

圖4為本實用新型俯視圖。

圖5為本實用新型的實施例示意圖。

具體實施方式

以下結合附圖通過實施例對本實用新型的特征及其它相關特征作進一步詳細說明，以便于同行業技術人員的理解：附圖中，1為底托底板，2為底托托槽，3為側向加強板，4為加強肋。

實施例：如圖1所示，本實用新型由底托底板1，底托托槽2，側向加強板3及中間位置的加強肋4組成。底托底板1與底托托槽2采用滿焊方式連接，其他部位連接采用段焊，底托底板1用于固定在側面墻面，底托托槽2用于承載橫擔，側向長圓孔用于調節橫向結構誤差，實用效果示意圖如圖5所示。
