本實用新型涉及的是一種基于“梁式橋”結構的二層地板，屬于木地板加工領域。

背景技術：

木材與鋼筋、水泥并稱為三大建筑材料。隨著全球森林有效供給與日益增長的社會需求的矛盾依然突出，國內以及世界各產材國為保護本國森林資源，頻頻出臺木材出口嚴控政策，致使木材進口（尤其是原木）數量急劇減少，國內市場木材資源供應將會持續緊缺。另一方面，國內外市場木地板存在巨大需求，其中實木復合地板不僅提供了純實木地板的良好腳感和表面自然紋理，而且對原木，尤其是珍貴樹種進行合理利用。復合實木地板縱橫交錯的結構解決了地板易受環境濕度、溫度影響變形的問題，其千變?nèi)f化的外觀也更能滿足消費者美感消費的需求，加上其更便于清潔，深受消費者歡迎。實木復合地板在歐洲市場的占有率為實木地板的90%以上，國內生產的地板商品中，三層實木復合地板的出口率是最高的，國內和美洲市場則流行二層實木地板，其具有三層實木地板所有的諸多特點，特別是“打膠鋪裝”方法與三層實木地板的“懸浮鋪裝”方法相比，二層實木地板的穩定性更高，更適合于伸縮和變形小的場合。

目前市場上的二層地板都是平板型的，包含基材和作為裝飾面板的單板，其基材由橫向芯板和縱向邊條組成，這種結構的二層地板在國內和美洲市場得到良好推廣。但是平板型的二層地板對鋪設的地面要求高，鋪裝后產品因含水率變化等原因造成的變形時有發生。

本發明是一種“梁式橋”結構的二層地板，易于鋪裝，成本低，殘余應力小，且通過這種“梁式橋”結構，使得鋪裝之后地板背面空氣可以流通，地板塊變形幾率下降，可顯著提升二層地板的質量水平和生命周期。

技術實現要素：

本實用新型提出的是一種基于“梁式橋”結構的二層地板，其目的旨在解決平板型的二層地板鋪裝后容易變形的問題。

本實用新型的技術解決方案：一種基于“梁式橋”結構的二層地板，其結構芯板1，邊條2，單板3，加強條4；其中芯板1、邊條2、加強條4組成地板基材，邊條2拼接在在芯板1的寬度方向兩側，兩塊芯板1中間加上一個或者多個加強條4。

基于“梁式橋”結構的二層地板，其加工工藝包括以下步驟：

（1）芯板拼接：將芯板材料制作成單元板，通過槽榫鏈接或者膠黏劑膠合，在單元板的寬度方向拼接到設計的長度，形成平板型芯板1,其中，單元板的長度方向與芯板的長度方向互相垂直，單元板通過寬度方向的拼接形成芯板的長度；

（2）芯板定厚：在砂光機上將芯板1砂磨平整并達到規定厚度，然后在芯板的寬度方向裁剪，精確定寬，該寬度方向平行于最終地板塊的寬度方向；

（3）基材組坯：通過槽榫鏈接或者膠黏劑膠合，將邊條拼接在在芯板的寬度方向兩側，形成地板基材,邊條2的厚度比芯板1的厚度更大，保持上表面在同一個水平面，下表面為邊條2突出，芯板1部位形成凹槽，整個基材形成 “梁式橋”結構；

（4）基材定厚：通過砂光或者刨光方式定厚，將地板基材的厚度加工為設定的厚度,基材定厚過程中，芯板部位只加工其正表面，芯板的背面不再刨切或砂光；

（5）單板覆面：先在所述的地板基材上表面和單板3的一面分別涂布膠黏劑，使單板3的纖維方向與地板基材長度方向平行，經過壓板固化，形成“梁式橋”結構二層地板坯料；

（6）地板成形：所述的地板坯料經過表面砂光，側面和端面制槽榫，形成地板素板；然后經過油漆涂飾，形成“梁式橋”結構二層地板成品。

本實用新型的優點：

1、易于鋪裝，成本低，殘余應力小；

2、“梁式橋”結構，使得鋪裝之后地板背面空氣可以流通，地板塊變形幾率下降，可顯著提升二層地板的質量水平和生命周期。

附圖說明

附圖1 是基于“梁式橋”結構的二層地板三視圖。

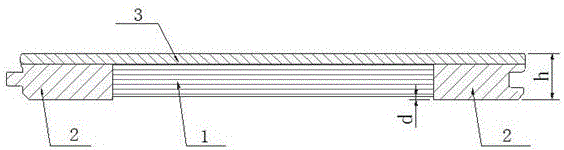

附圖2 是基于“梁式橋”結構的二層地板橫截面。

附圖3 是基材中間有加強條的“梁式橋”結構二層地板。

附圖4 是基于“梁式橋”結構的二層地板工藝組裝圖。

附圖中1是芯板，2是邊條，3是單板，4是加強條。

具體實施方式

對照附圖，一種基于“梁式橋”結構的二層地板，其結構包括芯板1，邊條2，單板3，加強條4；其中芯板1、邊條2、加強條4組成地板基材，邊條2拼接在在芯板1的寬度方向兩側，兩塊芯板1中間加上一個或者多個加強條4。

所述的一種基于“梁式橋”結構的二層地板，其特征是所述的芯板1、邊條2、加強條4的上表面處于同一水平面；邊條2、加強條4的下表面比芯板1的下表面突出，整個地板基材形成 “梁式橋”結構。

所述的單板3采用木材制作，厚度為0.4 mm-6.0mm。

基于“梁式橋”結構的二層地板，其加工工藝包括以下步驟：

（1）芯板拼接：將芯板材料制作成單元板，通過槽榫鏈接或者膠黏劑膠合，在單元板的寬度方向拼接到設計的長度，形成平板型芯板1，其中，單元板的長度方向與芯板的長度方向互相垂直，單元板通過寬度方向的拼接形成芯板的長度；

（2）芯板定厚：在砂光機上將芯板1砂磨平整并達到規定厚度，然后在芯板的寬度方向裁剪，精確定寬，該寬度方向平行于最終地板塊的寬度方向；

（3）基材組坯：通過槽榫鏈接或者膠黏劑膠合，將邊條拼接在在芯板的寬度方向兩側，形成地板基材,邊條2的厚度比芯板1的厚度更大，保持上表面在同一個水平面，下表面為邊條2突出，芯板1部位形成凹槽，整個基材形成 “梁式橋”結構；

（4）基材定厚：通過砂光或者刨光方式定厚，將地板基材的厚度加工為設定的厚度,基材定厚過程中，芯板部位只加工其正表面，芯板的背面不再刨切或砂光；

（5）單板覆面：先在所述的地板基材上表面和單板3的一面分別涂布膠黏劑，使單板3的纖維方向與地板基材長度方向平行，經過壓板固化（冷壓在室溫下進行，壓力10～18kg/cm²，保壓時間30min-70min；熱壓溫度90℃-105℃，壓力9～13kg/cm²，保壓時間5min-10min），形成“梁式橋”結構二層地板坯料；

（6）地板成形：所述的地板坯料經過表面砂光，側面和端面制槽榫，形成地板素板；然后經過油漆涂飾，形成“梁式橋”結構二層地板成品。

所述的步驟（1）中單元板長度為130mm-500mm，以20mm為進級；寬度為25mm-75mm，以5mm為進級；厚度為6mm-25mm，以1mm為進級，每一片單元板的斷面不允許有肉眼可見的崩缺或材質腐朽。

所述的步驟（1）中芯板1的長度應大于最終地板塊的長度，預留10mm-25mm作為后續的加工余量。

所述的步驟（2）中芯板1的寬度方向裁切后形成的加工面是平面或槽榫，加工面的形狀與邊條2連接面的造型互相配合。

所述的步驟（3）中芯板1寬度超過200mm時，應在兩片芯板1中間加上一個或者多個加強條，以消減芯板的應力并提高地板的承壓能力，所述的邊條2寬度一般大于地板榫舌長度的3倍，以保障承壓能力，中間的加強條寬度等于或小于兩側的邊條寬度。

所述的步驟（5）中覆面用的單板3的長度和寬度應分別大于地板塊的長度和寬度，確保覆面用的單板完全覆蓋整個地板基材區域；所述的單板3厚度為0.4 mm-6.0mm。

所述的芯板采用松木、楊木、杉木、指接板、拼接板、人造板中的任一種來制作。

下面結合實施例對本實用新型作進一步說明。

實施例

（1）芯板拼接：將松木芯板材料制作成長度為300mm-450mm、寬度為50mm、厚度為17mm的單元板，每一片單元板的斷面不允許有肉眼可見的崩缺或材質腐朽，通過槽榫鏈接或者膠黏劑膠合，在單元板的寬度方向拼接到長度為910mm，形成平板型芯板1，其中，單元板的長度方向與芯板1的長度方向互相垂直，單元板通過寬度方向的拼接形成芯板的長度；

（2）芯板定厚：在砂光機上將芯板1砂磨平整并達到16mm厚度，然后在芯板的寬度方向裁剪，精確定寬為150mm，該寬度方向平行于最終地板塊的寬度方向；

（3）基材組坯：通過槽榫鏈接或者膠黏劑膠合，將長度為910mm、寬度為55mm、厚度17.5mm的柞木作為邊條，拼接在在芯板的寬度方向兩側，形成地板基材，邊條2與芯板1保持上表面在同一個水平面，下表面為邊條2向下突出1.5mm，芯板1部位形成凹槽，整個基材形成 “梁式橋”結構；

（4）基材定厚：通過砂光或者刨光方式將地板基材定厚為17mm，基材定厚過程中，芯板部位只加工其正表面，芯板的背面不再刨切或砂光；

（5）單板覆面：準備好厚度1.2mm的柞木單板，先在所述的地板基材上表面和的單板3的一面分別涂布膠黏劑，使單板3的纖維方向與地板基材長度方向平行，在熱壓機上熱壓，熱壓溫度93℃，壓力11kg/cm²，保壓時間7min，形成“梁式橋”結構二層地板坯料；

（6）地板成形：所述的地板坯料經過表面砂光，側面和端面制槽榫，形成地板素板；然后經過油漆涂飾，形成產品規格為900*250*18mm的“梁式橋”結構二層地板成品。
