本實用新型屬于建筑工程技術領域，具體涉及一種陽臺板安裝節點。

背景技術：

傳統建筑的陽臺板大多采用現場澆注的施工方式，存在現場施工量大、工藝復雜、進度慢、效率低、周期長且施工人員安全度不高的問題，不利于發揮現代住宅產業化優勢。

現有技術中，直接使用預制陽臺板進行安裝的施工方式逐漸增多，專利CN103255834A公開了一種預制保溫陽臺，包括陽臺底板、陽臺欄板和外伸錨固鋼筋，所述陽臺底板包括下預制面層、陽臺底板保溫層、上預制面層和陽臺底板鋼筋支架，所述陽臺欄板包括外預制面層、陽臺欄板保溫層、內預制面層和陽臺欄板鋼筋支架，預制鋼筋混凝土保溫陽臺通過陽臺底板和陽臺欄板上布置的外伸錨固鋼筋與主體結構進行有效連接。專利CN103334495A公開了一種含有鋼筋桁架的預制陽臺連接結構，包括預制陽臺板、預應力疊合板、預制梁，所述預制陽臺板包括預制陽臺板受力筋，預制陽臺板受力筋伸出設于預應力疊合板中；還包括鋼筋桁架，鋼筋桁架橫向均勻設置于預應力疊合板中且垂直于兩側的預制梁，且鋼筋桁架與預制陽臺板受力筋交叉錨固。第一種陽臺在施工時，由于外伸錨固鋼筋與陽臺底板和陽臺欄板是一體結構，因此必須要與建筑主體同時澆筑，現場施工量大；第二種由于預制陽臺板受力筋伸出并設于預應力疊合板中，在施工時必須要兼顧建筑主體預應力疊合板的施工期，進度慢、效率低、施工周期長。

綜上所述，故亟需開發一種安裝簡便、施工速度快、連接牢固的陽臺板安裝節點。

技術實現要素：

本實用新型的目的是提供一種安裝簡便、施工速度快、連接牢固的陽臺板安裝節點。

上述目的是通過如下技術方案實現：一種陽臺板安裝節點，包括樓板、下外墻板、懸挑構件和陽臺板，所述樓板搭接在下外墻板上，樓板搭接在下外墻板上的一端設有預埋件，所述樓板設置預埋件處設有槽口，所述懸挑構件至少包括頂板和底板，所述頂板的一端伸入所述槽口中并與預埋件固定連接，所述陽臺板設置在懸挑構件的底板上并與所述樓板密拼。施工過程中，待下墻板與樓板落位后，吊裝懸挑構件，懸挑構件頂板的一端搭接在樓板上并伸入所述槽口中，然后將頂板與預埋在樓板中的預埋件固定連接，然后吊裝預制的陽臺板，陽臺板落位至懸挑構件的底板上并與樓板密拼。本實用新型懸挑構件主要用于支撐陽臺板，所述懸挑構件可以是懸挑板或懸挑梁；本實用新型的陽臺板設置在懸挑構件上并與樓板密拼，施工過程無任何的現澆或灌漿等操作，不僅安裝簡便，且施工周期短。另外，本實用新型區別與將懸挑構件與陽臺板預制成一體的結構，大大的減少了懸挑構件的厚度，不僅制作簡單、節約了生產成本，同時大大簡化了安裝過程，且一定程度上解決了在建筑物外懸挑有懸挑構件的而導致的不美觀問題。

進一步，所述懸挑構件的頂板與所述預埋件焊接或通過螺栓連接。如此，實現懸挑構件與樓板的可靠連接。

進一步，所述懸挑構件為懸挑梁，所述下外墻板上部的外側設有至少兩根懸挑梁，所述陽臺板搭接在相鄰設置的兩根懸挑梁的底板上。如此設置，可減少懸挑構件的材料，節約成本。所述懸挑梁優選為工字梁，還包括連接頂板和底板的腹板。

進一步，所述陽臺板的頂面低于所述樓板的頂面。如此設置，樓板與陽臺板形成一定的高差，可防止雨水滲入室內。

進一步，所述陽臺板與樓板通過橫向連接件連接。如此，陽臺板與樓板形成可靠連接，二者牢固連接，避免在地震等外力作用下陽臺板產生較大的移動。所述的橫向連接件可以是分別預埋在陽臺板與樓板中的并形成可靠連接的預埋組件。

進一步，所述懸挑梁設有用于固定所述陽臺板的擋板。如此，可避免陽臺板在外力作用下與懸挑梁發生相對移動。

進一步，還包括上外墻板，所述上外墻板與下外墻板通過豎向連接件相連。

進一步，所述上外墻板與陽臺板之間有斜拉桿。所述斜拉桿一端與上外墻板相連，另一端與陽臺板相連，如此，可利用斜拉桿連接保證陽臺板的穩定性并可相應增加陽臺板的承重，同時斜拉桿可作為陽臺的護欄，起到裝飾作用，不會影響美觀。

進一步，所述樓板設有穿接孔，所述豎向連接件穿過所述穿接孔將上外墻板和下外墻板連接成整體。由于豎向連接件穿過樓板上設置的穿接孔，故豎向連接件對樓板起到了一定的固定和連接作用，這樣本實用新型的結構更為牢固。

進一步，所述豎向連接件包括預埋在下外墻板中的螺桿以及預埋在上外墻板中的預埋組件，所述螺桿穿過穿接孔與上外墻板中的預埋組件相連，并通過螺母擰緊固定。如此，上外墻板與下外墻板通過螺桿拉接固定，結構強度高；在豎向連接件連接上外墻板和下外墻板的操作過程中，為了便于施工，擰緊螺帽將螺桿與預埋組件相連，可在上外墻板設置預埋組件處操作口，當在操作口中填充漿料時，漿料同時會填充所述穿接孔，硬化后成型混凝土剪力鍵，堅固結實，有效地吸收和消耗了四者之間的橫向、斜向剪切力。

進一步，所述預埋組件包括設有通孔的連接板以及設置在連接板上的錨固支腿。錨固支腿的設置，可有效增加預埋組件在樓板中的錨固力，提高了連接板與樓板連接的結構強度。

進一步，所述預埋組件為連接盒，所述連接盒的底部設有通孔。

進一步，所述連接盒至少一面與上外墻板外連通形成操作口。在連接盒的預埋過程中，其一面留有缺口，且缺口與上外墻板外連通，如此，在上外墻板的預制過程中無需另外設置操作口，且當缺口中填充漿料后，設置連接盒的部位形成加強點，使的預埋組件與螺桿連接牢固。

進一步，所述操作口中填充有漿料。如此設置，一方面可解決因預留操作口導致的不美觀問題，另一方面，當操作口中的漿料凝固后，能夠起到固定螺栓的作用，避免使用年限久或外力影響下螺栓松動。此時填充漿料并不影響施工進度，無需等待漿料硬化再進行下一預制件節點的安裝。當然，操作口內填充漿料的同時將穿接孔灌滿，這樣節點更牢固。

進一步，所述螺桿上設有錨固件。如此設置，可有效增加螺桿在下外墻板中的錨固力，提高了螺桿與下外墻板連接的結構強度，極大地增加了螺桿的耐拉拔能力，可有效防止在外力作用下螺桿在下外墻板內的軸向和徑向移動，尤其是旋轉螺母將預埋組件與螺桿擰緊固定時，這樣，螺桿與預埋組件也連接的更為牢固。

進一步，上外墻板與樓板的接觸面和/或下外墻板與樓板的接觸面嵌有彈性防水體。在外墻板和/或樓板的預制過程中，將彈性防水體嵌在其拼接面，當本實用新型完成拼裝對接后，外墻板和樓板將防水彈性體緊緊擠壓在二者的拼接面，如此，可防止水沿外墻板與樓板的拼接面滲漏。當然，可在其拼接面嵌有多個彈性防水體。優選，可在與彈性防水體的接觸面設置凹槽，彈性防水體一側嵌入樓板或外墻板的拼接面，另一側擠壓入相對應外墻板或樓板拼接面的凹槽中，這樣既可起到防水效果，也不影響二者接觸面的平整。

進一步，上外墻板與樓板的拼接處和/或下外墻板與樓板的拼接處設有防水鋼板，相鄰的防水鋼板焊接成整體。如此設置，此時的防水鋼板起到封閉或擋住拼接面的作用，可有效防止水沿拼接面滲漏。當然，防水鋼板焊接后可通過打磨機將焊接部位打磨平整，使其更加美觀。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。

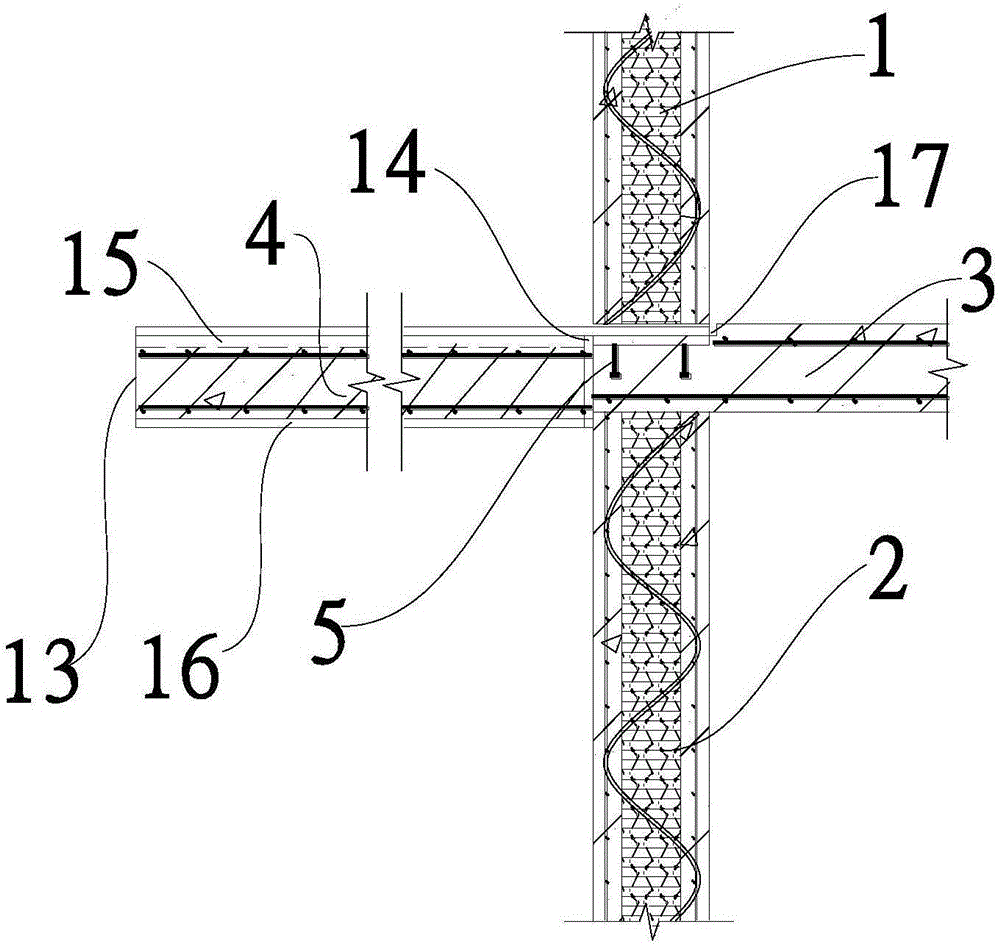

圖1為本實用新型一種實施方式所涉及的一種陽臺板安裝節點的豎向剖面結構示意圖；

圖2為圖1中所涉及的一種陽臺板安裝節點的另一截面的豎向剖面示意圖；

圖3為圖1中另一種實施方式所涉及的陽臺板安裝節點的豎向剖面示意圖。

圖中：

1上外墻板 2下外墻板 3樓板 4陽臺板

5預埋件 6螺桿 7螺母 8連接板

9錨固支腿 10操作口 11錨固件 12連接盒

13懸挑構件 14端板 15頂板 16底板

17槽口

具體實施方式

下面結合附圖對本實用新型進行詳細描述，本部分的描述僅是示范性和解釋性，不應對本實用新型的保護范圍有任何的限制作用。此外，本領域技術人員根據本文件的描述，可以對本文件中實施例中以及不同實施例中的特征進行相應組合。

本實用新型實施例如下，參照圖1，一種陽臺板安裝節點，包括樓板3、下外墻板2、懸挑構件13和陽臺板4，所述樓板3搭接在下外墻板2上，樓板3搭接在下外墻板2上的一端設有預埋件5，所述樓板3設置預埋件5處設有槽口17，所述懸挑構件13至少包括頂板15和底板16，所述頂板15的一端伸入所述槽口17中并與預埋件5固定連接，所述陽臺板4設置在懸挑構件13的底板16上并與所述樓板3密拼。施工過程中，待下墻板與樓板3落位后，吊裝懸挑構件13，懸挑構件13頂板15的一端搭接在樓板3上并伸入所述槽口17中，然后將頂板15與預埋在樓板3中的預埋件5固定連接，然后吊裝預制的陽臺板4，陽臺板4落位至懸挑構件13的底板16上并與樓板3密拼。此處設置槽口17的目的控制頂板15的頂面不高于位于外墻板內側的樓板3頂面。本實用新型懸挑構件13主要用于支撐陽臺板4，所述懸挑構件13可以是懸挑板或懸挑梁；本實用新型的陽臺板4設置在懸挑構件13上并與樓板3密拼，施工過程無任何的現澆或灌漿等操作，不僅安裝簡便，且施工周期短。另外，本實用新型區別與將懸挑構件13與陽臺板4預制成一體的結構，大大的減少了懸挑構件13的厚度，不僅制作簡單、節約了生產成本，同時大大簡化了安裝過程，且一定程度上解決了在建筑物外懸挑有懸挑構件13的而導致的不美觀問題。本實用新型所述的密拼對接是指預制件拼接處不留縫隙，應當理解，并不是指預制件的拼接處完全沒有縫隙，而在實際的施工過程中，由于裝配誤差或拼接面不平整，往往在拼接的過程中會存在細小的縫隙。

在上述實施例的基礎上，本實用新型另一實施例中，如圖1，所述懸挑構件13的頂板15與所述預埋件5焊接或通過螺栓連接。如此，實現懸挑構件13與樓板3的可靠連接。

在上述實施例的基礎上，本實用新型另一實施例中，如圖1，所述懸挑構件13為懸挑梁，所述下外墻板2上部的外側設有至少兩根懸挑梁，所述陽臺板4搭接在相鄰設置的兩根懸挑梁的底板16上。如此設置，可減少懸挑構件13的材料，節約成本。所述懸挑梁優選為工字梁，還包括連接頂板15和底板16的腹板。

在上述實施例的基礎上，本實用新型另一實施例中，如圖1～3，所述陽臺板4的頂面低于所述樓板3的頂面。如此設置，樓板3與陽臺板4形成一定的高差，可防止雨水滲入室內。

在上述實施例的基礎上，本實用新型另一實施例中，所述陽臺板4與樓板3通過橫向連接件連接。如此，陽臺板4與樓板3形成可靠連接，二者牢固連接，避免在地震等外力作用下陽臺板4產生較大的移動。所述的橫向連接件可以是分別預埋在陽臺板4與樓板3中的并形成可靠連接的預埋組件。

在上述實施例的基礎上，本實用新型另一實施例中，所述懸挑梁設有用于固定所述陽臺板4的擋板。如此，可避免陽臺板4在外力作用下與懸挑梁發生相對移動。

在上述實施例的基礎上，本實用新型另一實施例中，如圖2和圖3，還包括上外墻板1，所述上外墻板1與下外墻板2通過豎向連接件相連。

在上述實施例的基礎上，本實用新型另一實施例中，所述上外墻板1與陽臺板4之間有斜拉桿。所述斜拉桿一端與上外墻板1相連，另一端與陽臺板4相連，如此，可利用斜拉桿連接保證陽臺板4的穩定性并可相應增加陽臺板4的承重，同時斜拉桿可作為陽臺的護欄，起到裝飾作用，不會影響美觀。

在上述實施例的基礎上，本實用新型另一實施例中，如圖2和圖3，所述樓板3設有穿接孔，所述豎向連接件穿過所述穿接孔將上外墻板1和下外墻板2連接成整體。由于豎向連接件穿過樓板3上設置的穿接孔，故豎向連接件對樓板3起到了一定的固定和連接作用，這樣本實用新型的結構更為牢固。

在上述實施例的基礎上，本實用新型另一實施例中，如圖2和圖3，所述豎向連接件包括預埋在下外墻板2中的螺桿6以及預埋在上外墻板1中的預埋組件，所述螺桿6穿過穿接孔與上外墻板1中的預埋組件相連，并通過螺母7擰緊固定。如此，上外墻板1與下外墻板2通過螺桿6拉接固定，結構強度高；在豎向連接件連接上外墻板1和下外墻板2的操作過程中，為了便于施工，擰緊螺帽將螺桿6與預埋組件相連，可在上外墻板1設置預埋組件處操作口10，當在操作口10中填充漿料時，漿料同時會填充所述穿接孔，硬化后成型混凝土剪力鍵，堅固結實，有效地吸收和消耗了四者之間的橫向、斜向剪切力。

在上述實施例的基礎上，本實用新型另一實施例中，如圖2，所述預埋組件包括設有通孔的連接板8以及設置在連接板8上的錨固支腿9。錨固支腿9的設置，可有效增加預埋組件在樓板3中的錨固力，提高了連接板8與樓板3連接的結構強度。

在上述實施例的基礎上，本實用新型另一實施例中，如圖3，所述預埋組件為連接盒12，所述連接盒12的底部設有通孔。

在上述實施例的基礎上，本實用新型另一實施例中，如圖3，所述連接盒12至少一面與上外墻板1外連通形成操作口10。在連接盒12的預埋過程中，其一面留有缺口，且缺口與上外墻板1外連通，如此，在上外墻板1的預制過程中無需另外設置操作口10，且當缺口中填充漿料后，設置連接盒12的部位形成加強點，使的預埋組件與螺桿6連接牢固。

在上述實施例的基礎上，本實用新型另一實施例中，所述操作口10中填充有漿料。如此設置，一方面可解決因預留操作口10導致的不美觀問題，另一方面，當操作口10中的漿料凝固后，能夠起到固定螺栓的作用，避免使用年限久或外力影響下螺栓松動。此時填充漿料并不影響施工進度，無需等待漿料硬化再進行下一預制件節點的安裝。當然，操作口10內填充漿料的同時將穿接孔灌滿，這樣節點更牢固。

在上述實施例的基礎上，本實用新型另一實施例中，如圖2和圖3，所述螺桿6上設有錨固件11。如此設置，可有效增加螺桿6在下外墻板2中的錨固力，提高了螺桿6與下外墻板2連接的結構強度，極大地增加了螺桿6的耐拉拔能力，可有效防止在外力作用下螺桿6在下外墻板2內的軸向和徑向移動，尤其是旋轉螺母7將預埋組件與螺桿6擰緊固定時，這樣，螺桿6與預埋組件也連接的更為牢固。

在上述實施例的基礎上，本實用新型另一實施例中，上外墻板1與樓板3的接觸面和/或下外墻板2與樓板3的接觸面嵌有彈性防水體。在外墻板和/或樓板3的預制過程中，將彈性防水體嵌在其拼接面，當本實用新型完成拼裝對接后，外墻板和樓板3將防水彈性體緊緊擠壓在二者的拼接面，如此，可防止水沿外墻板與樓板3的拼接面滲漏。當然，可在其拼接面嵌有多個彈性防水體。優選，可在與彈性防水體的接觸面設置凹槽，彈性防水體一側嵌入樓板3或外墻板的拼接面，另一側擠壓入相對應外墻板或樓板3拼接面的凹槽中，這樣既可起到防水效果，也不影響二者接觸面的平整。

在上述實施例的基礎上，本實用新型另一實施例中，上外墻板1與樓板3的拼接處和/或下外墻板2與樓板3的拼接處設有防水鋼板，相鄰的防水鋼板焊接成整體。如此設置，此時的防水鋼板起到封閉或擋住拼接面的作用，可有效防止水沿拼接面滲漏。當然，防水鋼板焊接后可通過打磨機將焊接部位打磨平整，使其更加美觀。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
