本實用新型涉及活動板房領域，具體為一種折疊集裝箱型材配件。

背景技術：

活動房以廣泛應用到工程施工，應急救災，臨時居住辦公等領域；傳統活動房由于設計缺陷和質量缺陷，在使用中事故頻繁；由于我國大范圍的發展基礎建設，工程距離遠，活動房運輸成本高，拆裝浪費大，而且造成大量的建筑垃圾。

著我國一帶一路開放政策的執行，基礎建設凸顯強勢發展，臨建活動房領域折疊房迅速發展；由于折疊房技術處于發展階段，配套材料的缺失給制作企業帶來很多苦惱；用現有現場制作出的折疊箱，漏風漏雨，強度較弱，時常出現箱體損壞，漏風漏雨，費工費時，粗糙難看，密封保溫效果特別差。

技術實現要素：

本實用新型所解決的技術問題在于提供一種折疊集裝箱型材配件，以解決上述背景技術中提出的問題。

本實用新型所解決的技術問題采用以下技術方案來實現：一種折疊集裝箱型材配件，包括：頂板連接件、側板連接件、底板連接件，所述側板連接件將折疊箱上側板和折疊箱下側板折疊安裝，折疊箱頂板通過頂板連接件與折疊箱上側板折疊安裝，折疊箱底板通過底板連接件與折疊箱下側板折疊安裝，所述頂板連接件包括頂板固定件、上側板上固定件，頂板固定件安裝固定在折疊箱頂板上，上側板上固定件安裝固定在折疊箱上側板上端，頂板固定件與上側板上固定件之間內側通過鉸鏈合頁折疊安裝，頂板固定件與上側板上固定件之間連接處設有密封裝置，側板連接件包括上側板下固定件、下側板上固定件，上側板下固定件、下側板上固定件之間外側通過鉸鏈合頁折疊安裝，上側板下固定件、下側板上固定件之間連接處設有密封裝置，底板連接件包括下側板下固定件、底板固定件，下固定件與底板固定件之間內側通過鉸鏈合頁折疊安裝，下固定件與底板固定件之間連接處設有密封裝置。

所述密封裝置包括密封槽、密封膠條，所述密封槽設置在上側板上固定件、下側板上固定件、底板固定件上，所述密封槽為梯形槽結構，密封膠條上端為圓柱型結構、下端為梯形結構，密封膠條的下端卡設在密封槽內。

所述折疊箱頂板兩側設有鋼梁水槽，鋼梁水槽通過頂板連接件與折疊箱上側板折疊安裝。

所述折疊箱底板外側設有底框鋼梁，底框鋼梁通過底板連接件與折疊箱下側板折疊安裝。

所述鉸鏈合頁通過固定螺釘安裝固定。

與現有技術相比，本實用新型的有益效果是：本實用新型結構設計原理和規避漏風漏雨，特制型材材料，同時型材內部設置密封膠條安裝位置，徹底解決漏風漏雨，保溫密封以及鋼架強度穩定，杜絕事故發生。

附圖說明

圖1為本實用新型的結構示意圖。

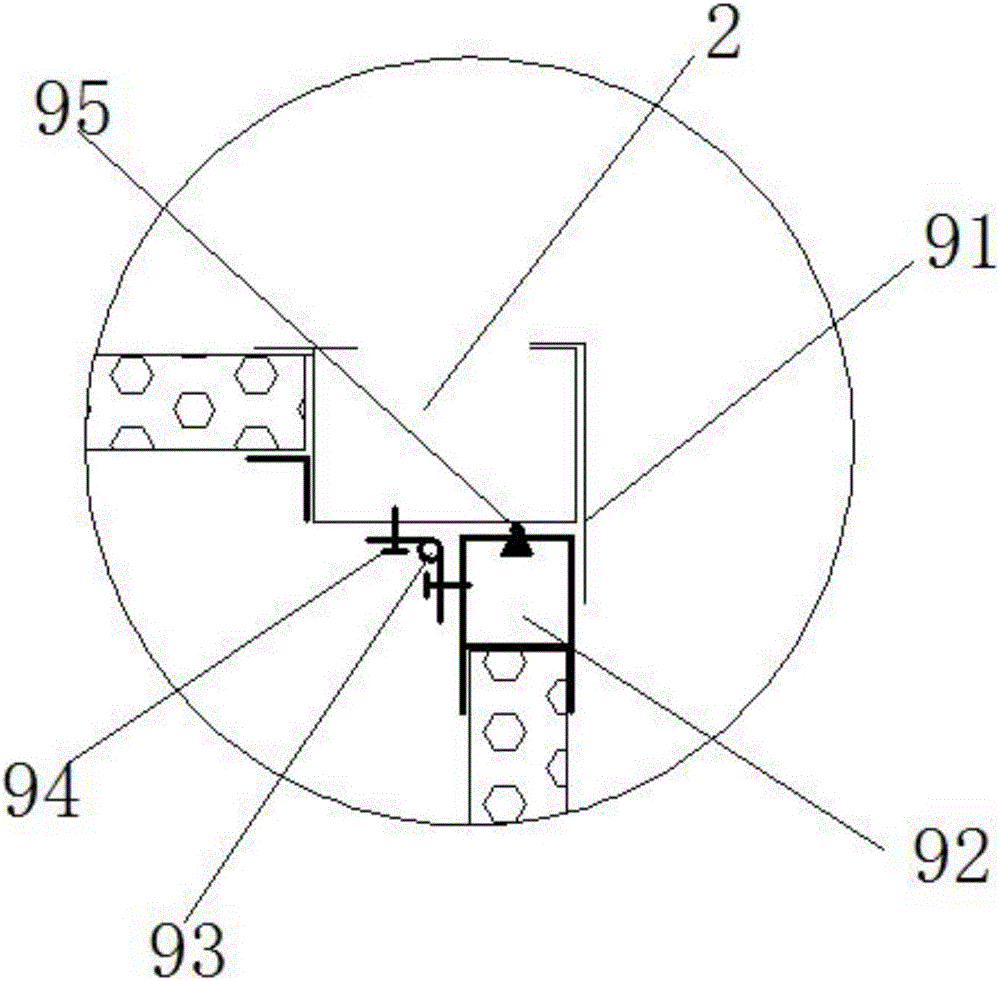

圖2為本實用新型的頂板連接件結構示意圖。

圖3為本實用新型的側板連接件結構示意圖。

圖4為本實用新型的底板連接件結構示意圖。

圖5為本實用新型的密封裝置結構示意圖。

圖6為本實用新型的折疊時結構示意圖。

圖7為本實用新型的折疊后結構示意圖。

具體實施方式

為了使本實用新型的實現技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

如圖1～7所示，一種折疊集裝箱型材配件，包括：頂板連接件9、側板連接件8、底板連接件7，所述側板連接件8將折疊箱上側板3和折疊箱下側板4折疊安裝，折疊箱頂板1通過頂板連接件9與折疊箱上側板3折疊安裝，折疊箱底板6通過底板連接件7與折疊箱下側板4折疊安裝，所述頂板連接件9包括頂板固定件91、上側板上固定件92，頂板固定件91安裝固定在折疊箱頂板1上，上側板上固定件92安裝固定在折疊箱上側板3上端，頂板固定件91與上側板上固定件92之間內側通過鉸鏈合頁93折疊安裝，頂板固定件91與上側板上固定件92之間連接處設有密封裝置95，側板連接件8包括上側板下固定件81、下側板上固定件82，上側板下固定件81、下側板上固定件82之間外側通過鉸鏈合頁93折疊安裝，上側板下固定件81、下側板上固定件82之間連接處設有密封裝置95，底板連接件7包括下側板下固定件71、底板固定件72，下固定件71與底板固定件72之間內側通過鉸鏈合頁93折疊安裝，下固定件71與底板固定件72之間連接處設有密封裝置95。

所述密封裝置95包括密封槽951、密封膠條952，所述密封槽951設置在上側板上固定件92、下側板上固定件82、底板固定件72上，所述密封槽951為梯形槽結構，密封膠條952上端為圓柱型結構、下端為梯形結構，密封膠條952的下端卡設在密封槽951內。

所述折疊箱頂板1兩側設有鋼梁水槽2，鋼梁水槽2通過頂板連接件9與折疊箱上側板3折疊安裝。

所述折疊箱底板6外側設有底框鋼梁5，底框鋼梁5通過底板連接件7與折疊箱下側板4折疊安裝。

所述鉸鏈合頁93通過固定螺釘94安裝固定。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型的要求保護范圍由所附的權利要求書及其等效物界定。
