本實用新型涉及一種采用雙板連接的高層裝配式房屋，屬于房屋建筑領域。

背景技術：

隨著裝配式房屋建筑技術的發展，近年來越來越多的房屋建筑采用裝配式結構進行搭建，不僅提高了傳統房屋建筑的施工速度，各種標準預制件的統一設計制造，也為房屋建筑的標準化作業奠定了基礎。

裝配式房屋建筑，其搭建結構和施工層數均與各種預制件的設計以及連接節點息息相關，特別是對于高層建筑系列，不僅要考慮預制板自身的強度，還要考慮各種預制板之間的連接方式。現有的高層房屋建筑為滿足結構設計的要求，需要大量的澆注混凝土來提高預制板之間的連接強度，施工周期長，且所采用的連接方式相對復雜，裝配速度緩慢。

技術實現要素：

鑒于上述原因，本實用新型的目的是提供一種結構簡單且連接方便快捷的采用雙板連接的高層裝配式房屋，可以縮短施工的周期。

為了實現上述目的，本實用新型所采用的技術方案為：

一種采用雙板連接的高層裝配式房屋，包括由墻面板、樓面板和裝配式樓梯相互連接而成的高層建筑結構，墻面板與墻面板拼接，墻面板與樓面板拼接，墻面板與裝配式樓梯拼接，墻面板之間以及墻面板與樓面板之間分別構成一字型連接節點、L型連接節點、T型連接節點和十字型連接節點，各連接節點中至少有一塊面板其側端面設有雙列鋼板，鋼板上設有若干圓孔，雙列鋼板相對面上的圓孔處焊接有螺母；各連接節點中相互拼接的面板上的鋼板之間通過設有圓孔的型鋼用螺栓固定連接。

所述構成一字型連接節點的兩塊面板其側端面均設有雙列鋼板，兩塊面板的側端面拼接，采用兩端設有圓孔的一字型型鋼用螺栓固定連接。

所述L型連接節點其中一塊面板的側端面設有雙列鋼板，另一塊面板的正面邊緣或反面邊緣或正反面邊緣設有含若干圓孔的雙列鋼板，面板邊緣上的雙列鋼板相對面上的圓孔處焊接有螺母，一塊面板側端面上的雙列鋼板與另一塊面板邊緣上的雙列鋼板通過一字型型鋼用螺栓固定連接。

所述L型連接節點中的兩塊面板其側端面均設有雙列鋼板，兩塊面板上的雙列鋼板之間各通過一塊L型型鋼用螺栓固定連接，L型型鋼的兩端設有若干圓孔。

所述T型連接節點其中一塊面板的側端面設有雙列鋼板，另一塊面板的正面中部或反面中部或正反面中部設有含若干圓孔的雙列鋼板，面板中部上的雙列鋼板相對面上的圓孔處焊接有螺母，一塊面板側端面上的雙列鋼板與另一塊面板中部上的雙列鋼板通過一字型型鋼用螺栓固定連接。

所述T型連接節點包括三塊側端面均設有雙列鋼板的面板，其中兩塊面板側端面相對，另外一塊面板側端面垂直相對，垂直放置的面板上的雙列鋼板各通過一塊L型型鋼與另外兩塊面板上相鄰一側的鋼板用螺栓固定連接，L型型鋼的兩端設有若干圓孔，側端面相對的兩塊面板上另外一側的鋼板之間通過一字型型鋼用螺栓固定連接，一字型型鋼的兩端設有若干圓孔。

所述十字型連接節點包括側端面均設有雙列鋼板的四塊面板，四塊面板的側端面兩兩相對構成十字型結構，其中一組相對的兩塊面板上同一側的鋼板之間通過U型型鋼的底部用螺栓固定連接，U型型鋼底部為平面結構，連接底部的兩側開口端垂直于底部設置，U型型鋼的底部和兩側開口端均設有若干圓孔，且U型型鋼的兩側開口端的內側圓孔處均焊接有螺母；U型型鋼的兩側開口端分別通過兩端設有圓孔的一字型型鋼或者直接與另一塊面板上的雙列鋼板用螺栓固定連接。

所述十字型連接節點包括側端面均設有雙列鋼板的四塊面板，四塊面板的側端面兩兩相對構成十字型結構，其中一組相對的兩塊面板上同一側的鋼板之間通過π型型鋼的底部用螺栓固定連接，π型型鋼底部為平面結構，連接底部的兩側開口端垂直于底部設置，π型型鋼的底部設有多排圓孔，多排圓孔位于開口端連接處的兩側，π型型鋼的兩側開口端設有若干圓孔，且π型型鋼的兩側開口端的內側圓孔處均焊接有螺母；π型型鋼的兩側開口端分別通過兩端設有圓孔的一字型型鋼或者直接與另一塊面板上的雙列鋼板用螺栓固定連接。

所述雙列鋼板和型鋼均采用多個間隔設置，在雙列鋼板和型鋼的外側設置封板，將連接節點處的連接面圍合成封閉區域，在封閉區域內澆注混凝土。

所述雙列鋼板和型鋼均采用一體式連續布設，在雙列鋼板和型鋼的外側進行水泥砂漿抹平處理，或者在由雙列鋼板和型鋼圍合的封閉區域內澆注混凝土。

本實用新型提供的裝配式房屋，各種墻面板、樓面板以及樓梯預制板之間采用螺紋連接，結構簡單，連接方便，采用雙板連接，其連接強度滿足高層建筑的水平荷載要求，可加快施工的進度；同時，本實用新型所有裝配件可多次拆裝，方便循環使用，更加環保節能。

以下通過附圖和具體實施方式對本實用新型做進一步闡述。

附圖說明：

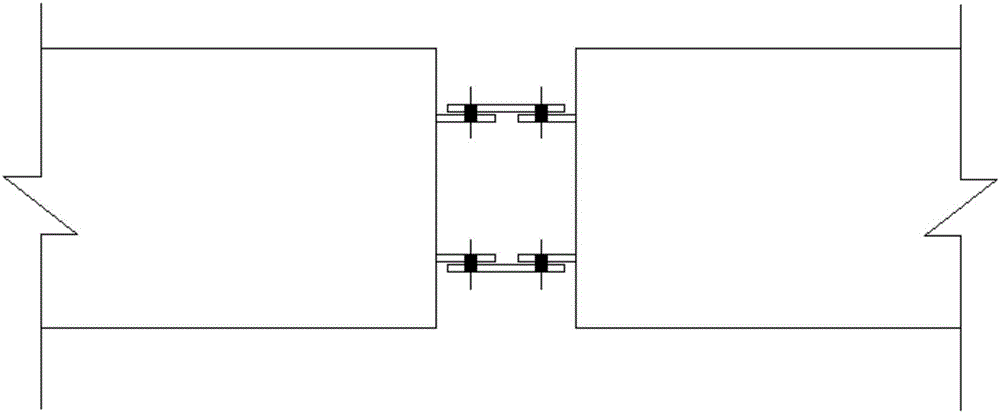

圖1為一字型連接節點結構示意圖；

圖2為L型連接節點結構一的示意圖；

圖3為三塊面板利用圖2中結構組合成T型連接節點示意圖；

圖4為L型連接節點結構二的示意圖；

圖5為T型連接節點結構一的示意圖；

圖6為T型連接節點結構二的示意圖；

圖7為十字型連接節點結構一的示意圖；

圖8為十字型連接節點結構二的示意圖；

圖9為十字型連接節點結構三的示意圖；

圖10為型鋼采用多個間隔設置的結構示意圖；

圖11為型鋼采用一體式連續布設的結構示意圖。

具體實施方式：

一種采用雙板連接的高層裝配式房屋，包括由墻面板、樓面板和裝配式樓梯相互連接而成的高層建筑結構，墻面板與墻面板拼接，墻面板與樓面板拼接，墻面板與裝配式樓梯拼接，其中，墻面板與墻面板之間以及墻面板與樓面板之間可根據房屋結構的設計需要分別構成一字型連接節點、L型連接節點、T型連接節點和十字型連接節點。下面結合圖1至圖9所示的具體連接節點的結構來加以詳述，為了便于描述，以下未特別說明，均以墻面板與墻面板的連接來描述。

本實用新型所提供的裝配式房屋，可以采用結構相同的墻面板和樓面板裝配而成，也可以采用不同結構的面板裝配而成，兩種方案分別對應不同的連接節點，下面分別結合附圖加以詳細說明。

方案一：裝配式房屋由不同結構的面板裝配而成，其中各連接節點中至少有一塊面板其側端面設有含若干圓孔的雙列鋼板，且雙列鋼板的相對面上的圓孔處焊接有螺母（圖中未畫出），螺母的設置是為了方便能夠在鋼板的外側插入螺栓進行固定。圖1給出了兩塊面板的側端面拼接，構成一字型連接節點的示意圖，構成一字型連接節點的兩塊面板可以采用結構相同的面板，兩塊面板上的同一側的鋼板之間采用兩端設有圓孔的一字型型鋼3用螺栓固定連接。該一字型連接節點可用于墻面板之間的并排連接，也可用于樓面板之間的并排連接。

圖2所示為L型連接節點，常用于房屋的拐角處墻面板之間的連接，或者是墻面板與樓面板的連接。以墻面板連接為例，墻面板2的側端面設有雙列鋼板4，而墻面板1的正面邊緣或反面邊緣設有含若干圓孔的雙列鋼板4，設于邊緣的雙列鋼板4其相對面上的圓孔處也焊接有螺母，目的與上述側端面的雙列鋼板上螺母相同。墻面板2的側端面與墻面板1的正面邊緣或反面邊緣拼接構成L型結構，兩塊面板拼接面上同一側的鋼板之間也是通過兩端設有圓孔的一字型型鋼3用螺栓固定連接。圖3可以視為圖2中的兩個L型連接節點組合而成，由三塊面板構成的一種T型連接節點，中間的墻面板在正面邊緣和反面邊緣同時設置雙列鋼板，兩面各與一塊墻面板連接。

圖5所示為T型連接節點的另一種結構，該結構由一塊側端面設有雙列鋼板的面板和一塊正面中部或反面中部設有雙列鋼板的面板拼接而成，設于面板中部的雙列鋼板其相對面上的圓孔處同樣焊接有螺母，目的同上。設于側端面上的鋼板與設于中部的鋼板之間也是通過兩端設有圓孔的一字型型鋼3用螺栓固定連接。圖7可以視為圖5中的兩個T型連接節點組合而成，由三塊面板構成的一種十字型連接節點，中間的墻面板在正面中部和反面中部同時設置雙列鋼板，兩面各與一塊墻面板連接。

利用上述的面板以及連接方式裝配而成的房屋，需要的面板標準件結構不同，但是各連接節點只需要一字型型鋼3即可實現不同結構的連接，連接方式簡單。所有雙列鋼板上設置的圓孔均可以采用多排設置，通過多排螺栓來進一步提高連接強度。

方案二：裝配式房屋中各連接節點所使用的面板均為側端面設有雙列鋼板的面板，該面板與方案一中所使用的側端面設有雙列鋼板的面板結構相同。本方案中的面板構成的一字型連接節點與方案一中圖1所示相同，不重復說明。本方案中的兩塊面板構成的L型連接節點如圖4所示，兩塊面板相互垂直放置，兩塊面板上的雙列鋼板之間分別通過兩塊L型型鋼7用螺栓固定連接，L型型鋼7的兩端設有多排圓孔，L型型鋼7兩端的圓孔分別與所連接的鋼板上的圓孔對齊，通過螺栓穿過對齊的圓孔進行固定連接。本方案中的T型連接節點如圖6所示，由三塊面板構成。其中兩塊面板側端面相對，另外一塊面板側端面垂直相對，垂直放置的面板上的雙列鋼板各通過一塊L型型鋼7與另外兩塊面板上相鄰一側的鋼板用螺栓固定連接，L型型鋼7的兩端設有若干圓孔，側端面相對的兩塊面板上另外一側的鋼板之間通過一字型型鋼3用螺栓固定連接，一字型型鋼3的兩端設有若干圓孔。

本方案中的十字型連接節點為四塊面板兩兩相對構成，四塊面板之間的雙列鋼板的連接，其采用的型鋼可以采用以下兩種方式構成：一種是如圖5所示的一字型型鋼3+U型型鋼5構成，另一種是如圖9所示的一字型型鋼3+π型型鋼6構成。U型型鋼5的底部501和π型型鋼6的底部601均為平面結構，連接底部501的兩側開口端500以及連接底部601的兩側開口端600均垂直于底部設置，底部的兩端以及兩側開口端均設有多排圓孔，π型型鋼6底部601的多排圓孔位于開口端600連接處的兩側。上述U型型鋼5和π型型鋼6的開口端內側的圓孔處均焊接有螺母，螺母的設置同方案一中所述，為了方便螺栓從型鋼外部插入進行固定連接。利用上述型鋼對四塊面板之間的雙列鋼板的連接為：其中相對設置的一組面板上同一側的鋼板之間通過U型型鋼5的底部501或者π型型鋼6的底部601用螺栓固定連接，再將另外一塊面板上的雙列鋼板與U型型鋼5的開口端500或者π型型鋼6的開口端600用螺栓固定連接。若U型型鋼5的開口端500間距以及π型型鋼6的開口端600間距小于面板上雙列鋼板的間距，則可以采用型鋼的開口端直接與鋼板用螺栓固定，若開口端的間距與雙列鋼板的間距相同，則兩側開口端各通過一塊一字型型鋼3用螺栓與鋼板連接。

利用方案二的面板以及連接方式裝配而成的房屋，其需要的面板結構統一，只需要借助不同形狀的型鋼即可實現不同結構的連接，減少了面板標準件的種類，給生產和管理帶來了便利。

上述兩種方案中的面板均采用雙板結構設計，其連接強度符合高層建筑的設計要求，可以設計成不在連接面澆注混凝土也可以滿足高層建筑的強度要求，如：上述雙列鋼板4和型鋼均采用如圖11所示的一體式連續布設，不僅可以提高連接強度，由雙列鋼板、型鋼和面板共同圍合的區域為封閉區域，該封閉區域可以保持中空，在雙列鋼板和型鋼的外側進行水泥砂漿抹平處理。省去混凝土的澆注，可以加快施工的進度。當然，對于高層建筑為了進一步加強連接強度，也可以進行混凝土的澆注，可以在上述封閉區域內澆注混凝土。上述雙列鋼板4和型鋼也可以采用如圖10所示的多個間隔設置，可以節省鋼材的用量，為了結合混凝土的澆注，在雙列鋼板和型鋼的外側需要放置封板，使封板和面板將連接面圍合成封閉區域，最后在封板與面板圍合的區域內澆注混凝土。

即使采用混凝土的澆注，由于本實用新型采用雙板連接，其強度能夠滿足高層預定位的要求，因此，可以一邊繼續上層建筑的裝配施工，一邊對下層裝配好的連接節點進行混凝土的澆注，不影響施工的進度，有效縮短了傳統高層建筑的施工周期。

利用上述本實用新型提供的面板和連接方式裝配成高層房屋，不僅能夠滿足高層建筑對強度的設計要求，而且裝配簡單快捷，其拆裝都十分便利，所有面板以及連接部件都可以多次拆裝重復使用，節能環保。
