本實用新型涉及一種集裝箱通道，尤其是一種放置有功能設備集成的實名制通道集裝箱。

背景技術：

目前，現有的集裝箱可備作為移動配套房(例如工人宿舍或工地辦公室等)使用，其內部一般是放置相關的居住物品等。然而，現有集裝箱的使用功能過于單一。

技術實現要素：

針對上述問題中存在的不足之處，本實用新型提供一種具有拆裝方便、運輸方便、性能優越、堅固耐用、穩定牢固、密封性能好、防震性能好、抗變形能力強、防水防火防腐、重量輕等特點，并且可根據其實際應用特點而在集裝箱中放置相應的功能設備的放置有功能設備集成的實名制通道集裝箱。

為實現上述目的，本實用新型提供一種放置有功能設備集成的實名制通道集裝箱，包括箱體(1)，所述箱體(1)由立柱(18)、壁板(2)、頂棚(3)與地面(4)構成，在所述箱體(1)內部的安裝有功能設備，所述壁板(2)由相疊加的外壁板與內壁板構成，所述外壁板為壓型鋼板，所述內壁板與所述頂棚(3)均為復合巖棉彩鋼壓型板，所述地面(4)為水泥壓力地板或耐磨膠地板革。

上述的放置有功能設備集成的實名制通道集裝箱，其中，在所述壁板(2)上設有門(5)和/或窗戶(6)。

上述的放置有功能設備集成的實名制通道集裝箱，其中，所述功能設備包括供電設備(10)、以及分別與其相連接的照明設備(11)、服務器(12)、網絡交換機(13)、監控設備(14)、計算機(15)與空調(16)，所述計算機(15)通過所述網絡交換機(13)與所述服務器(12)相連接，所述監控設備(14)與所述計算機(15)相連接。

上述的放置有功能設備集成的實名制通道集裝箱，其中，所述壁板(2)分為上端壁板(7)與下端壁板(8)，所述下端壁板(8)折疊后通過液壓桿(9)與所述上端壁板(7)形成90°的夾角，所述液壓桿(9)的兩端分別與所述立柱(18)、以及所述下端壁板(8)相連接。

上述的放置有功能設備集成的實名制通道集裝箱，其中，所述功能設備包括供電設備(10)、以及分別與其相連接的照明設備(11)、服務器(12)、網絡交換機(13)、監控設備(14)、計算機(15)、空調(16)與至少一個管控閘設備(17)，所述計算機(15)通過所述網絡交換機(13)與所述服務器(12)相連接，所述監控設備(14)與所述計算機(15)相連接，所述管控閘設備(17)分別與所述供電設備(10)和所述網絡交換機(13)相連接。

上述的放置有功能設備集成的實名制通道集裝箱，其中，在所述管控閘設備(17)的前、后兩端均是設有折疊式的通道擋板。

上述的放置有功能設備集成的實名制通道集裝箱，其中，所述箱體(1)的寬度隨著所述管控閘設備(17)的數量而增加。

上述的放置有功能設備集成的實名制通道集裝箱，其中，所述供電設備(10)為市電供電系統或太陽能供電部分，所述太陽能供電部分由依次連接的非晶硅太陽能電池板、太陽能控制設備與UPS電源構成。

上述的放置有功能設備集成的實名制通道集裝箱，其中，所述非晶硅太陽能電池板安裝在所述頂棚(3)上。

與現有技術相比，本實用新型具有以下優點：

本實用新型具有拆裝方便、運輸方便、性能優越、堅固耐用、穩定牢固、密封性能好、防震性能好、抗變形能力強、防水防火防腐、重量輕等特點，并且可根據其實際應用特點而在集裝箱中放置相應的功能設備。

附圖說明

圖1為本實用新型的第一實施例的結構圖；

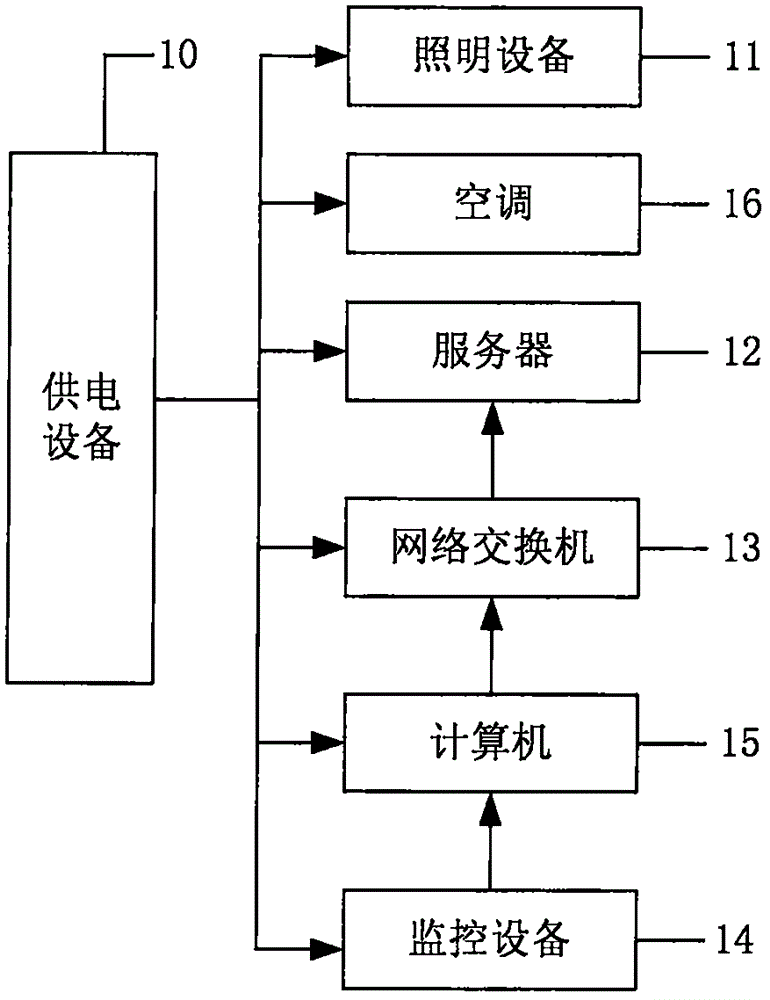

圖2為圖1中功能設備的結構框圖；

圖3為本實用新型的第二實施例的結構圖；

圖4為圖3的側視圖；

圖5為圖3中功能設備的結構框圖。

主要附圖標記說明如下：

1-箱體；2-壁板；3-頂棚；4-地面；5-門；6-窗戶；7-上端壁板；8-下端壁板；9-液壓桿；10-供電設備；11-照明設備；12-服務器；13-網絡交換機；14-監控設備；15-計算機；16-空調；17-管控閘設備

具體實施方式

如圖1與圖2所示，本實施例包括箱體1、與設置在箱體1內部的功能設備。其中，箱體1由立柱18、壁板2、頂棚3與地面4構成。箱體通過膨脹螺栓固定在混凝土承臺地面。

壁板2由相疊加的外壁板與內壁板構成。

外壁板由壓型鋼板而成，具有外形美觀、色澤艷麗，耐磨、抗沖擊、防水、防風、防震、防潮、環保、安全、易清理的特點。

內壁板與頂棚3均為復合巖棉彩鋼壓型板。具有產品外形美觀、圖案多樣、色澤艷麗易清理，耐磨、隔熱、保溫、防火、隔音、防水性能較強的特點。

地面4為水泥壓力地板或耐磨膠地板革。具有耐磨、防滑、防漏電、快速方便、靈活組合、高強度、防水可沖洗的特點。

在壁板2上設有門5和/或窗戶6。

在本實施例中，功能設備包括供電設備10、以及分別與其相連接的照明設備11、服務器12、網絡交換機13、監控設備14、計算機15與空調16，計算機15通過網絡交換機13與服務器12相連接，監控設備14與計算機15相連接。

供電設備10為市電供電系統或太陽能/小型風力發電供電部分，太陽能供電部分由依次連接的非晶硅太陽能電池板、太陽能控制設備與UPS電源構成。

其中，非晶硅太陽能電池板(圖中未示出)安裝在頂棚3上。

本實施例的安裝步驟為：

檢查場地能否滿足安裝要求→設備運輸→吊裝→就位→檢查→箱體固定→設備開機檢查、調試→線路整理→做好通道拼裝準備。

如圖3至圖5所示，本實施例包括箱體1、與設置在箱體1內部的功能設備。箱體1包括立柱18、壁板2、頂棚3與地面4，壁板2由相疊加的外壁板與內壁板構成。

外壁板由壓型鋼板而成，具有外形美觀、色澤艷麗，耐磨、抗沖擊、防水、防風、防震、防潮、環保、安全、易清理的特點。

內壁板與頂棚3均為復合巖棉彩鋼壓型板。具有產品外形美觀、圖案多樣、色澤艷麗易清理，耐磨、隔熱、保溫、防火、隔音、防水性能較強的特點。

地面4為水泥壓力地板或耐磨膠地板革。具有耐磨、防滑、防漏電、快速方便、靈活組合、高強度、防水可沖洗的特點。

其中，壁板2還分為上端壁板7與下端壁板8兩部分。下端壁板8在折疊后通過液壓桿9與上端壁板7形成90°的夾角。其中，液壓桿9的兩端分別與立柱18、以及下端壁板8相連接。

在本實施例中，功能設備包括供電設備10、以及分別與其相連接的照明設備11、服務器12、網絡交換機13、監控設備14、計算機15、空調16與至少一個管控閘設備17，計算機15通過網絡交換機13與服務器12相連接，監控設備14與計算機15相連接，管控閘設備17分別與供電設備10和網絡交換機13相連接。

在管控閘設備17的前、后兩端均是設有折疊式的通道擋板(圖中未示出)。

箱體1的寬度隨著管控閘設備17的數量而增加。

供電設備10為市電供電系統或太陽能供電部分，太陽能供電部分由依次連接的非晶硅太陽能電池板、太陽能控制設備與UPS電源構成。

其中，非晶硅太陽能電池板(圖中未示出)安裝在頂棚3上。

在本實用新型的第一實施例與第二實施例中，照明線路采用ZRBV-2*2.5mm²，燈位線路采用ZRBV-2*1.5mm²或2*1.0mm²阻燃塑銅線穿電線管(MT)暗敷設。

設備電源采用1.2厚鍍鋅鋼板一次壓型而成，線槽具備防水、耐腐蝕、防碰撞，線槽內涂絕緣清漆。線槽暗敷設在地板下與結構焊接成整體，線槽蓋板為不銹鋼防水鋼板、設地面理水槽、強弱電分隔板、線槽兩頭與結構焊接鏈接，出線口焊接套管防鼠、防蟲、防水。

在本實用新型中，監控設備采用半球攝像頭，硬盤錄像機根據通道攝像頭是數量配置，硬盤錄像機的存儲硬盤根據需要攝像機的數量及影響存儲時間確定。

本實施例的安裝步驟為：

吊裝→就位→開門檢查→箱內配置設備檢查→箱體拼接、固定→設備電源、線路鏈接→設備開機檢查、調試→系統調試→線路整理蓋蓋保護→設備報驗→用戶交接。

本實用新型具有以下優點：

1、堅固耐用：全部由鋼質材料組成，一個箱子就是一個整體，具有很強的防風、防火、防水、防腐、抗震、抗變形能力，地震、臺風等自然災害造成的影響微乎其微。

2、耐候性強：具有良好的耐酸、堿、鹽霧等腐蝕性，適合各種潮濕、腐蝕性強的環境使用。值班室具有隔音、保溫、密封、易清潔、易維護、外表美觀等特點。指的是設計雙層頂內置通風系統空氣對流具防曬功能，節能環保。

3、環保節能：即訂、即發、即取、即組、即用，使用不產生任何作業垃圾；可以循環使用達10年以上，環保更節能。

4、組合靈活：可以用多個箱式通道任意組合出不同形狀、不同大小的實名制通道、組合方便而且快速無比。

5、拆裝方便：實名制通道及其它箱式用房為整體結構，用吊車可以快速運輸?shù)侥康牡兀F(xiàn)場吊裝，當天入住，拆卸更簡單，直接吊裝運走即可，里面的所有設備、用具都可以一并吊走。

6、有多個通道需求的項目或者需要長途運輸可壓縮打包運至現場組裝，箱式通道可隨時快速搬移，只需一個叉車就可近距離整體搬移，只需一個平板拖車和叉車就可以超遠距離整體搬移。減少運輸費用的投入。

7、移動方便：用吊裝車、叉車、施工項目塔吊覆蓋范圍可以把整個實名制通道及其它箱式用房隨時移動到任何您想要的位置。目前我公司旗下的產品有實名制箱式通道、箱式組合辦公室、箱式住人組合宿舍、值班室、崗?fù)ぁ⑸啼仭稳硕嗳诵l(wèi)生間、廚房間、多箱組合拼裝辦公室會議室等，可根據用戶要求訂單設計、加工。

8、密封性能好，采用焊接而成，嚴格的制造工藝使這種活動房具有很好水密性。

9、外形美觀：墻體采用彩鋼夾芯板，小板組合式設計，產品連接科學，表面平整光滑。

10、對場地沒有特殊要求使用地點需做地基處理，即使是普通水泥地也可以放置，整體箱體運到現場放下通上外接電就可立即使用，無需任何現場線路安裝。有太陽能發電系統的另外。

以上所述僅為本實用新型的較佳實施例，對發明而言僅僅是說明性的，而非限制性的。本專業技術人員理解，在發明權利要求所限定的精神和范圍內可對其進行許多改變，修改，甚至等效，但都將落入本實用新型的保護范圍內。
