本實用新型涉及建筑施工設備技術領域，特別是涉及一種建筑施工用電動混凝土震搗器。

背景技術：

在建筑施工過程中，為了增加建筑的強度和抗震性，往往在建筑的重點部位澆筑混凝土，但是澆筑混凝土是要保證混凝土內無空腔，因此需要使用振動器把混凝土壓實。申請號為200920020618.9的中國專利，公開了一種新型混凝土振動器,振動棒前端采用六角棱尖頭作棒頭,棒管內的調心球軸承兩端均用油封配套密封,尾端軟管聯接套采用兩瓣式鑄鋁接頭,六角棱尖頭增加了振動棒的棒頭與混凝土的接觸面積,搗固作業時不會出現棒頭抱死打轉現象,使混凝土振搗更加密實。上述專利存在使用時會因為機器震動對地面造成損傷的問題。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種建筑施工用電動混凝土震搗器。

本實用新型通過以下技術方案來實現上述目的：

一種建筑施工用電動混凝土震搗器，包括電機、振動棒，所述電機上方設置有把手，所述把手后部設置有控制器，所述控制器內部設置有變頻器，所述控制器上方設置有控制按鈕，所述控制器后面設置有直插插頭，所述電機前邊設置有軟軸，所述軟軸與所述電機主軸連接處設置有防逆裝置，所述防逆裝置外部設置有連接套，所述軟軸另一端連接有所述振動棒，所述振動棒內部設置有偏心軸，所述偏心軸兩端設置有軸承座，所述軸承座旁邊設置有油封，所述電機下部設置有減震體。

上述結構中，把所述直插插頭插在插座上，通過所述控制按鈕啟動機器，手持所述軟軸把所述振動棒深入混凝土中，所述電機轉動帶動所述軟軸轉動，所述軟軸帶動所述振動棒內的所述偏心軸轉動從而使得所述振動棒產生震動對混凝土進行搗實工作，通過所述控制按鈕上的調頻按鈕可以調整所述電機的轉速從而調整所述振動棒的震動頻率，當所述電機因為電路相線聯接不正確而發生逆轉時，所述防逆裝置與所述軟軸脫離，使得所述軟軸與所述電機的主軸分離，所述軟軸不轉，達到保護軟軸的目的，所述電機轉動時產生的震動引起所述減震體發生彈性變形，從而減輕機器震動對對面的損壞。

進一步的，所述把手一端通過螺釘固定在所述電機上，所述把手另一端通過螺釘固定在所述控制器外殼上，所述控制按鈕分為啟動/停止按鈕和調頻按鈕。

進一步的，所述直插插頭為三孔插頭。

進一步的，所述減震體為彈簧鋼制成，所述減震體共有兩塊，所述減震體為U型結構，所述減震體的下部設置有與地面固定的安裝孔。

進一步的，兩塊所述減震體的上端可以連接為一體。

進一步的，所述連接套固定在所述軟軸的兩端，所述軟軸的直徑為8-12mm，所述振動棒的直徑為30-40mm。

進一步的，所述偏心軸與所述軟軸連接為一體，所述軸承座與所述偏心軸之間安裝有圓柱滾子軸承。

進一步的，所述振動棒的震動頻率調整范圍為150HZ-250HZ。

本實用新型的有益效果在于：可以減輕機器震動，同時利用三孔插口更加方便和安全，而且可以根據需要自主調節所述振動棒的震動頻率，方便不同情況下使用。

附圖說明

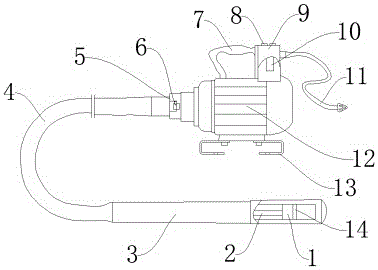

圖1是本實用新型所述一種建筑施工用電動混凝土震搗器的結構簡圖。

附圖標記說明如下：

1、軸承座；2、偏心軸；3、振動棒；4、軟軸；5、連接套；6、防逆裝置；7、把手；8、控制按鈕；9、控制器；10、變頻器；11、直插插頭；12、電機；13、減震體；14、油封。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1所示，一種建筑施工用電動混凝土震搗器，包括電機12、振動棒3，電機12上方設置有把手7，把手7后部設置有控制器9，控制器9內部設置有變頻器10，控制器9上方設置有控制按鈕8，控制器9后面設置有直插插頭11，電機12前邊設置有軟軸4，軟軸4與電機12主軸連接處設置有防逆裝置6，防逆裝置6外部設置有連接套5，軟軸4另一端連接有振動棒3，振動棒3內部設置有偏心軸2，偏心軸2兩端設置有軸承座1，軸承座1旁邊設置有油封14，電機12下部設置有減震體13。

上述結構中，把直插插頭11插在插座上，通過控制按鈕8啟動機器，手持軟軸4把振動棒3深入混凝土中，電機12轉動帶動軟軸4轉動，軟軸4帶動振動棒3內的偏心軸2轉動從而使得振動棒3產生震動對混凝土進行搗實工作，通過控制按鈕8上的調頻按鈕可以調整電機12的轉速從而調整振動棒3的震動頻率，當電機12因為電路相線聯接不正確而發生逆轉時，防逆裝置6與軟軸4脫離，使得軟軸4與電機12的主軸分離，軟軸4不轉，達到保護軟軸4的目的，電機12轉動時產生的震動引起減震體13發生彈性變形，從而減輕機器震動對對面的損壞。

進一步的，把手7一端通過螺釘固定在電機12上，把手7另一端通過螺釘固定在控制器9外殼上，控制按鈕8分為啟動/停止按鈕和調頻按鈕，直插插頭11為三孔插頭，減震體13為彈簧鋼制成，減震體13共有兩塊，減震體13為U型結構，減震體13的下部設置有與地面固定的安裝孔，兩塊減震體13的上端可以連接為一體，連接套5固定在軟軸4的兩端，軟軸4的直徑為8-12mm，振動棒3的直徑為30-40mm，偏心軸2與軟軸4連接為一體，軸承座1與偏心軸2之間安裝有圓柱滾子軸承，振動棒3的震動頻率調整范圍為150HZ-250HZ。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
