本發明涉及的是：建筑工程技術革新與施工方法創新，核心技術概括為——《箱體式整體現澆房屋建造方法》.

二、

背景技術：

1、傳統房屋建筑：

目前傳統的鄉村房屋建筑施工方法多為磚混式及框架式，其存在許多弊端。

其一：一棟鄉間房屋涉及工種多樣，工序繁瑣，施工時間長，質量不穩定，損耗成本高，建筑垃圾多等弊端。

其二：容易出現墻體開裂，漏水，瓷磚掉落，墻皮脫落等建筑弊病；磚混式房屋如遇地震結構輕則變形，嚴重則會垮塌。

2、裝配式新型建筑方法：

隨著我國住宅產業的快速發展，在建筑施工過程中，裝配式復合墻體已經逐漸步被大眾接受。建造優越性突出，但房屋也會出現隱患。

其一，鋼結構建筑方法：抗氧化性，復合材料的安全性，使用的舒適性等問題。例如：鋼結構生銹，房屋隔音，防雷防水。其墻體多采用木板或石膏板內填充泡沫或隔音棉結構，造價成本是解決了但防火防盜、復合材料的安全，墻體滲水老化、維護難的問題不容回避。

其二，全裝配板式結構建筑方法：PC板接口處理多用密封膠處理，技術要求高，施工處理不當或因使用年限老化后遇雨水極易漏水滲水；功能單一缺少個性化定制，功能不易更改；生產成本高；不易運輸；受地域限制。

三、

技術實現要素：
：

1、優勢：針對傳統建筑及裝配式新型建筑存在的問題，本發明充分考慮施工方便、環境保護、工程造價、時間周期、工藝質量等客觀情況。提供一種《箱體式整體澆筑建筑方法》，該方法采用拼裝模塊化方式進行裝配，結合房屋結構骨架整體焊讓整個房屋成為緊密連接的箱體式。全屋澆筑成形，讓所有豎向墻體均成為受力的剪力墻并融為一體。全屋標準化施工，質量有保證。具有施工工種少，時間短，成本低，安裝方便，澆筑成形后安全性高，功能舒適、抗震性好等特點。

2、核心技術：箱體式整體澆筑建筑方法將地基(9)、墻體、樓面(11)三個部分模塊化焊接連接，然后一體化澆筑而成，形成一個整體箱體，從而解決結構，安全，質量等多種問題。利用免拆板(5)技術減少施工工序，利用新型混凝土(6)達到減輕房屋整體重量，使房屋更安全。，

2.1地基(9)部分包括：整版地基槽；整版鋼筋網與四周加粗鋼筋圈梁焊接；整版新型混凝土(6)澆筑成形；四周留有地基焊接端口(9-4)與墻柱焊接端口(1-3)連接；預埋水電設施；地基整版一體化澆筑。保證地基部分一次性澆筑成形和與墻體部分無死角連接。

2.2墻體部分包括：鋼筋混凝土墻柱(1)垂直，兩端焊接端口(1-3)與地基焊接端口(9-4)和樓面焊接端口(11-1)焊接在一起；四周鋼筋穿過墻柱鋼筋預埋孔(1-1)焊接成面；預埋水電設施；墻柱(1)兩側五金件(3)(4)固定免拆板(5)；墻柱(1)與免拆板(5)中間整版澆筑新型混凝土(6)保證墻體部分與地基部分和樓面部分無死角連接。

2.3樓面(11)部分包括：腳手架支持，鋪設免拆板(5)；整版鋼筋網(11-3)與四周墻柱焊接端口(1-3)焊接；樓面(11)整版澆筑新型混凝土(6)保證樓面(11)部分與墻體部分無死角連接。如果要加層，必須要預留樓面焊接端口(11-1)，將來與墻柱焊接端口(1-3)連接，保證增加樓層澆筑無障礙。

3、為了能夠?qū)嵤┥鲜龅娜齻€(gè)部分，需要剖析各個結構和部件。

上述的焊接端口(1-3)(9-4)(11-1)：是連接各個面的主要節點。由加粗鋼筋焊接連接，再由混凝土(8)填實，保證整體安全和質量。

上述的墻柱(1)：是整個澆筑房屋的核心部件，墻體的成形和房屋的部分受力都由它承擔。兩端留有焊接端口(1-3)，中間分段留有墻柱鋼筋預埋孔(1-1)和安裝免拆板(5)與五金件(3)(4)。保證規范的使墻面形成和地基(9)、樓面(11)的一體化連接。

上述的免拆板(5)：包含瓷磚，水泥板等建筑裝飾板，主要功能是制作免拆模具方便澆筑新型混凝土(6)和墻面裝飾作用。

上述的免拆板五金件(3)(4)：包含五金掛件(3)和五金螺桿(4)兩部分；五金掛件(3)方便免拆板(5)掛在墻柱(1)上，方便人工安裝；五金螺桿(4)調節免拆板與免拆板的水平度和垂直度的，保證墻體平整度的作用。

上述的新型混凝土(6)配方：水泥，沙子，無機纖維，陶粒，石粉，泡沫劑，防水劑，強化劑。可根據澆筑面受力強度調節配方比例，此混凝土隔熱保溫，吸音防水，硬度高，韌性好。

與現有技術相比，本發明具有以下優點：

本發明提供一種箱體式整體澆筑建筑方法，且采用拼裝模塊化方式進行裝配，房屋結構箱體式整體焊接，并全屋一體澆筑成形，全屋標準化施工，質量有保證。具有以下特點：一，模塊小巧，生產方便，無場地限制；二，運輸不需要大型設備和車輛，不受地域限制；三，施工無需專業工匠，具備安裝作業人員即可，大幅度減少施工工種和工作量；四，可根據需要個性設計房屋樣式。節能環保，無污染，成本低，方便快捷，堅固安全；五、房屋一體澆筑成型后墻體、地基、樓板緊密無縫連接，有效解決建筑物漏水滲水的弊病。

四、附圖說明：

為了更清楚地說明本發明具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術通過節點結構示意圖來重點描述，下面描述中的附圖是本發明的一些實施方式，對于本領域普通技術人員來講，可輕松掌握該技術。

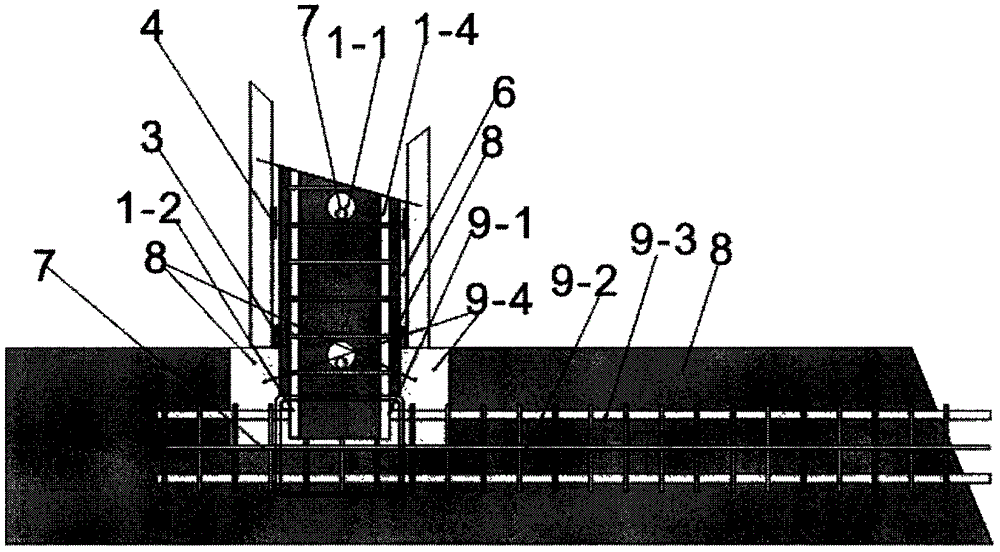

圖1為本發明實施例提供的是地基與墻體節點結構示意圖；

圖2為本發明實施例提供的是墻體與樓面節點結構示意圖；

圖3為本發明實施例提供的是增加樓層的樓面與墻體節點結構示意圖；

圖4為本發明實施例提供的是墻體平行的節點結構示意圖；

圖5為本發明實施例提供的是墻體拐角的節點結構示意圖；

圖6為本發明實施例提供的是地基焊接端口節點結構示意圖；

圖7為本發明實施例提供的是墻柱焊接端口節點結構示意圖；

圖8為本發明實施例提供的是樓面焊接端口節點結構示意圖；

附圖標記：

1墻柱

1-1墻柱鋼筋預埋孔

1-2墻柱焊接端口鋼筋焊接頭

1-3墻柱焊接端口

1-4墻柱鋼筋龍骨

2，防裂砂漿

3，五金掛件

4，五金螺桿

5，免拆板

6，新型混凝土

7，鋼筋

8，砂漿混凝土

9地基

9-1地基焊接端口鋼筋焊接頭

9-2地基鋼筋網

9-3地基圈梁鋼筋龍骨

9-4地基焊接端口

10，五金角鐵

11樓面

11-1，樓面焊接端口

11-2，樓面圈梁鋼筋龍骨

11-3，樓面鋼筋網

五、具體實施方式：

本發明主要的操作方法如下：

房屋主要建造是現場澆筑，但大部分部件需要工廠預制如免拆板(5)，墻柱(1)，五金配件(3)(4)，鋼筋(7)，其他工序和材料需要現場配給和安裝施工。

1、地基(9)施工方法：在地面下方挖整版地基槽(如地質松軟，需打樁加固，然后再做整體地基)，四周安裝鋼筋圈梁(9-3)，內置鋼筋網(9-2)，防潮膜，并預留地基焊接端口(9-4)，端口內露出鋼筋頭(9-1)，預埋水電設施，以上工序完成后，整體澆筑砂漿混凝土(8)，砂漿混凝土(8)找平后，地基完成。

2、四周墻體施工方法：墻體是房屋最主要的部分，結構安全，裝飾美觀，需要科學建造方法，建造方法如下：

2.1墻柱(1)安裝施工方法：墻柱焊接端口(1-3)垂直水平插入地基焊接端口(9-4)，并焊接融合，然后用砂漿混凝土(8)填實。

2.2墻體鋼筋預埋施工方法：墻柱(1)與墻柱(1)間通過墻柱鋼筋預埋孔(1-1)預埋鋼筋(7)，鋼筋(7)接頭處必須焊接，使墻體鋼筋(7)連接整體。

2.3預埋水電設施施工方法：根據房屋使用功能，與個性化設計需求，合理預埋水電設施。

2.4免拆板施工方法：運用五金掛件(3)將免拆板(4)掛在墻柱(1)與墻柱(1)之間和前后兩側，并用五金螺桿(4)調節垂直和水平，然后用防裂砂漿(2)填縫。

2.5新型混凝土(6)施工方法：以上工序完成后，將新型混凝土(6)整體澆筑在墻體內部，使四周墻體連接為一個整體，并留出墻體焊接端口(1-3)與樓面焊接端口(11-1)焊接。

3樓面(11)施工方法：支撐腳手架，免拆板(5)鋪平，防裂砂漿(2)填縫；四周鋪設鋼筋圈梁(11-2)，鋪設鋼筋網(11-3)；樓面焊接端口(11-1)與墻柱焊接端口(1-3)焊接連成一體；整體澆筑砂漿混凝土(8)，留出樓面焊接端口(11-1)方便增加樓層需要；如果封頂后，需要用新型混凝土(6)在房屋頂上做防水防曬層；樓面混凝土硬(6)化后，拆除腳手架后，并完成整個建筑建造。
