本發明涉及一種集成房屋，特別涉及一種可移動式折疊集成房屋。

背景技術：

近年來由于運輸、倉儲和人工成本逐漸增加；折疊房屋在應急、部隊、工地等領域得到廣泛應用。現有市場折疊房屋由于結構方式、整體材質等設計不足；折疊過程需要大型設備配合、內部無法集成必備設施、鋼鐵材質重、噴漆環保不達標、鉸鏈易損傷、折疊時安全隱患大、房屋水密性、氣密性等問題得不到很好的解決。

技術實現要素：

本發明的目的是提供一種集成效果好，折疊打開方便，連接強度高，氣密性好的可移動式折疊集成房屋。

實現本發明目的的技術方案是：本發明包括上基板、下基板、屋頂板、屋底板和墻體；所述上基板和下基板之間固定設有支撐件；所述屋頂板包括對稱設置在上基板左右兩側的第一頂板和第二頂板；所述屋底板包括對稱設置在下基板左右兩側的第一底板和第二底板；所述墻體包括左側墻體、右側墻體、前側墻體和后側墻體；

所述上基板的左側與第一頂板的右側轉動連接，第一頂板的左側與左側墻體的上端轉動連接；所述上基板的右側與第二頂板的左側轉動連接，第二頂板的右側與右側墻體的上端轉動連接；所述左側墻體的下端與第一底板配合連接；所述右側墻體的下端與第二底板配合連接；

所述前側墻體包括對稱設置的第一前墻板和第二前墻板；所述后側墻體包括對稱設置的第一后墻板和第二后墻板；第一前墻板的右側和第一后墻板的右側均與支撐件轉動連接；第二前墻板的左側和第二后墻板的左側均與支撐件轉動連接；第一前墻板的上端、下端和左側分別與第一頂板、第一底板和左側墻體配合連接；第二前墻板的上端、下端和右側分別與第二頂板、第二底板和右側墻體配合連接；第一后墻板的上端、下端和左側分別與第一頂板、第一底板和左側墻體配合連接；第二后墻板的上端、下端和右側分別與第二頂板、第二底板和右側墻體配合連接。

當下基板的寬度大于上基板的寬度時，收納折疊方式為：前側墻體和后側墻體折疊包設在支撐件的外部；左側墻體折疊收到在第一頂板的內側，并且第一頂板折疊包設在第一前墻板和第一后墻板的外部；右側墻體折疊收到在第二頂板的內側，并且第二頂板折疊包設在第二前墻板和第二后墻板的外部；第一底板和第二底板通過折疊分別包設在第一頂板和第二頂板的外部。

當下基板的寬度小于上基板的寬度時，收納折疊方式為：前側墻體和后側墻體折疊包設在支撐件的外部；第一底板通過折疊包設在在第一前墻板和第一后墻板的外部，第二底板通過折疊分別包設在第二前墻板和第二后墻板的外部；左側墻體折疊收到在第一頂板的內側，并且第一頂板折疊包設在第一底板的外部；右側墻體折疊收到在第二頂板的內側，并且第二頂板折疊包設在第二底板的外部。

上述上基板與第一頂板和第二頂板通過鉸鏈轉動連接；所述下基板與第一底板和第二底板通過鉸鏈轉動連接；所述左側墻體與第一頂板通過鉸鏈轉動連接；所述右側墻體與第二頂板通過鉸鏈轉動連接；所述支撐件與第一前墻板、第二前墻板、第一后墻板和第二后墻板均通過鉸鏈轉動連接；

所述鉸鏈包括第一本體和第二本體；所述第一本體上至少設有一個橫截面呈圓弧狀且沿第一本體延伸方向延伸的轉槽；所述第二本體上至少設有一個橫截面呈圓弧狀且沿第二本體延伸方向延伸的轉耳；所述轉耳與轉槽轉動配合。

上述第一本體上設有沿第一本體延伸方向延伸的密封凹槽；所述第二本體上設有沿第二本體延伸方向延伸的密封凸條；所述密封凹槽與密封凸條配合密封。

上述左側墻體的下端通過密封連接件與第一底板連接；所述右側墻體的下端通過密封連接件與第二底板連接；所述第一前墻板的上端、下端和左側分別通過密封連接件與第一頂板、第一底板和左側墻體連接；所述第二前墻板的上端、下端和右側分別通過密封連接件與第二頂板、第二底板和右側墻體連接；所述第一后墻板的上端、下端和左側分別通過密封連接件與第一頂板、第一底板和左側墻體連接；所述第二后墻板的上端、下端和右側分別通過密封連接件與第二頂板、第二底板和右側墻體連接；

所述密封連接件包括公體和母體；所述公體上設有凸條；所述母體上設有凹槽；所述凸條與凹槽配合密封。

作為優化，上述第一本體上設有三個同軸的轉槽；所述第二本體上設有三個同軸的轉耳。

上述支撐件包括多根支撐柱；所述相鄰支撐柱之間轉動收納有床體；所述床體收納時與支撐柱平行。

作為變形，上述支撐件包括第一支撐板和第二支撐板；所述第一支撐板和第二支撐板之間形成用于安裝固定設備的不動空間；所述固定設備可以是衛生間、廚房或者空調等；所述第一支撐板和第二支撐板上均轉動設有至少一張床體；所述床體收納時與第一支撐板平行。

上述上基板上設有太陽能電池板；所述下基板和屋底板上鋪設有發熱材料。

本發明具有積極的效果：(1)本發明中屋頂板、屋底板和墻板均通過轉動連接集成在一起，折疊后空間利用率高，便于運輸和收納；

(2)本發明中鉸鏈整體性強，無縫隙，無斷點，因此整體結構強度高，密封性好；

(3)本發明打開搭建十分便捷，無需依靠大型設備配合，大大降低施工強度，有效提高施工效率；

(4)本發明中鉸鏈上設有密封凹槽和密封凸條，可以進一步提高鉸鏈的密封性；

(5)本發明中密封連接件可以在打開搭建時，自動對連接處進行密封，免除了后期密封條的安裝，進一步提升密封效果和搭建便捷度；

(6)本發明中支撐件不僅可用于床體的收納，而且還能形成用于安裝更多設備的不動空間；

(7)本發明通過太陽能電池板和發熱材料可以進一步提高其舒適性。

附圖說明

為了使本發明的內容更容易被清楚地理解，下面根據具體實施例并結合附圖，對本發明作進一步詳細的說明，其中

圖1為本發明打開搭建時的結構示意圖；

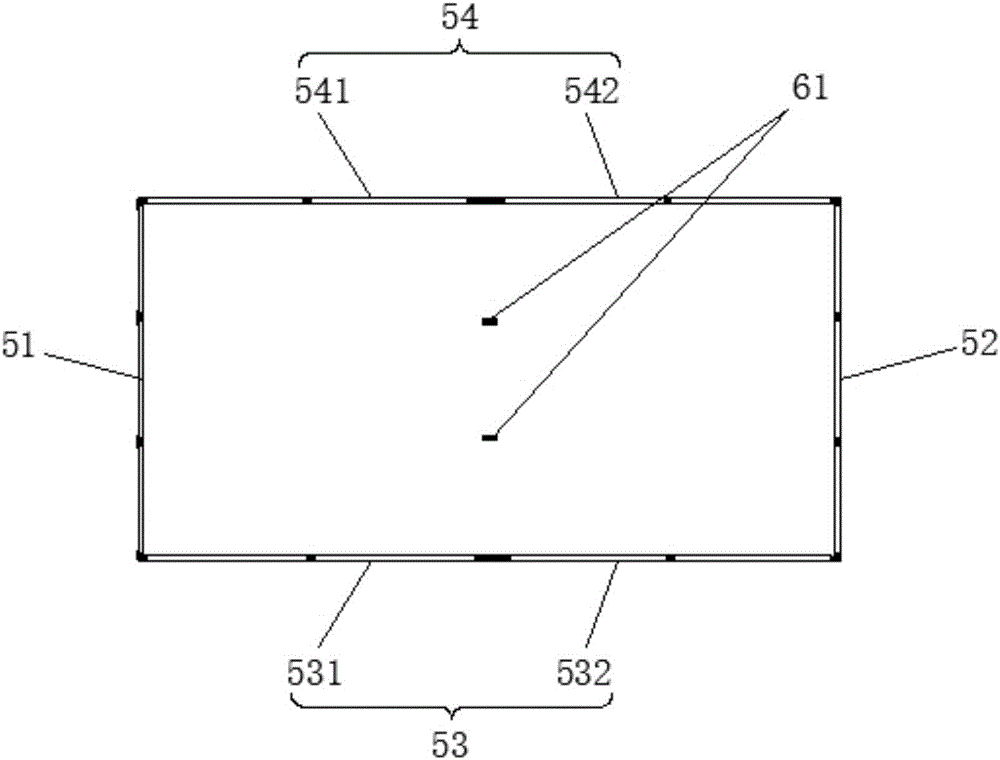

圖2為本發明打開搭建時的俯視圖；

圖3為本發明折疊收納時的結構示意圖；

圖4為本發明中鉸鏈的結構示意圖；

圖5為本發明中鉸鏈的第一本體的結構示意圖；

圖6為本發明中鉸鏈的第二本體的結構示意圖；

圖7為本發明中密封連接件的結構示意圖；

圖8為本發明實施例一中床體的安裝示意圖；

圖9為本發明實施例二中床體和不動空間的安裝示意圖；

圖10為本發明第一步打開過程的立體示意圖；

圖11為本發明第一步打開完成的立體示意圖；

圖12為本發明第二步打開過程的立體示意圖；

圖13為本發明第二步打開完成的立體示意圖；

圖14為本發明第三步打開過程的立體示意圖；

圖15為本發明第三步打開完成的立體示意圖；

圖16為本發明第四步打開過程的立體示意圖；

圖17為本發明第四步打開完成的立體示意圖。

具體實施方式

(實施例一)

見圖1至圖8，本發明包括上基板1、下基板2、屋頂板3、屋底板4和墻體5；所述上基板1的寬度小于下基板2的寬度；所述上基板1和下基板2之間固定設有支撐件6；所述屋頂板3包括對稱設置在上基板1左右兩側的第一頂板31和第二頂板32；所述屋底板4包括對稱設置在下基板2左右兩側的第一底板41和第二底板42；所述墻體5包括左側墻體51、右側墻體52、前側墻體53和后側墻體54；

所述上基板1的左側與第一頂板31的右側通過鉸鏈7轉動連接，第一頂板31的左側與左側墻體51的上端通過鉸鏈7轉動連接；所述上基板1的右側與第二頂板32的左側通過鉸鏈7轉動連接，第二頂板32的右側與右側墻體52的上端通過鉸鏈7轉動連接；所述左側墻體51的下端與第一底板41通過密封連接件8配合連接；所述右側墻體52的下端與第二底板42通過密封連接件8配合連接；

所述前側墻體53包括對稱設置的第一前墻板531和第二前墻板532；所述后側墻體54包括對稱設置的第一后墻板541和第二后墻板542；第一前墻板531的右側和第一后墻板541的右側均與支撐件6通過鉸鏈7轉動連接；第二前墻板532的左側和第二后墻板542的左側均與支撐件6通過鉸鏈7轉動連接；第一前墻板531的上端、下端和左側分別與第一頂板31、第一底板41和左側墻體51通過密封連接件8配合連接；第二前墻板532的上端、下端和右側分別與第二頂板32、第二底板42和右側墻體52通過密封連接件8配合連接；第一后墻板541的上端、下端和左側分別與第一頂板31、第一底板41和左側墻體51通過密封連接件8配合連接；第二后墻板542的上端、下端和右側分別與第二頂板32、第二底板42和右側墻體52通過密封連接件8配合連接。

所述鉸鏈7包括第一本體71和第二本體72；所述第一本體71上設有三個橫截面呈圓弧狀且沿第一本體延伸方向延伸的轉槽711；所述三個轉槽711同軸設置；所述第二本體72上設有三個橫截面呈圓弧狀且沿第二本體延伸方向延伸的轉耳721；所述三個轉耳721同軸設置；所述轉耳721與轉槽711一一對應，且轉動配合。

所述第一本體71上設有沿第一本體延伸方向延伸的密封凹槽712；所述第二本體72上設有沿第二本體延伸方向延伸的密封凸條722；所述密封凹槽712與密封凸條722配合密封。

所述密封連接件8包括公體81和母體82；所述公體81上設有凸條811；所述母體82上設有凹槽821；所述凸條811與凹槽821配合密封。

所述支撐件6包括多根支撐柱61；所述相鄰支撐柱61之間轉動收納有床體；所述床體收納時與支撐柱61平行。

所述上基板1上設有太陽能電池板；所述下基板2和屋底板4上鋪設有發熱材料。

當上基板1的寬度小于下基板2的寬度時，收納折疊方式為：床體折疊在支撐件6上；前側墻體53和后側墻體54折疊包設在支撐件6的外部，且將床體包覆住；左側墻體51折疊收到在第一頂板31的內側，并且第一頂板31折疊包設在第一前墻板531和第一后墻板541的外部；右側墻體52折疊收到在第二頂板32的內側，并且第二頂板32折疊包設在第二前墻板532和第二后墻板542的外部；第一底板41和第二底板42通過折疊分別包設在第一頂板31和第二頂板32的外部。

見圖10至圖17，本發明在打開搭建時，通過以下步驟實現：

A、將第一底板41和第二底板42打開；

B、將第一頂板31和第二頂板32打開；

C、將左側墻體51和右側墻體52依次打開并與屋底板4配合連接；

D、將第一前墻板531、第二前墻板532、第一后墻板541和第二后墻板542依次打開；

E、將床體從支撐件6上翻折下來以供使用。

(實施例二)

見圖1至圖7，本發明包括上基板1、下基板2、屋頂板3、屋底板4和墻體5；所述上基板1的寬度小于下基板2的寬度；所述上基板1和下基板2之間固定設有支撐件6；所述屋頂板3包括對稱設置在上基板1左右兩側的第一頂板31和第二頂板32；所述屋底板4包括對稱設置在下基板2左右兩側的第一底板41和第二底板42；所述墻體5包括左側墻體51、右側墻體52、前側墻體53和后側墻體54；

所述上基板1的左側與第一頂板31的右側通過鉸鏈7轉動連接，第一頂板31的左側與左側墻體51的上端通過鉸鏈7轉動連接；所述上基板1的右側與第二頂板32的左側通過鉸鏈7轉動連接，第二頂板32的右側與右側墻體52的上端通過鉸鏈7轉動連接；所述左側墻體51的下端與第一底板41通過密封連接件8配合連接；所述右側墻體52的下端與第二底板42通過密封連接件8配合連接；

所述前側墻體53包括對稱設置的第一前墻板531和第二前墻板532；所述后側墻體54包括對稱設置的第一后墻板541和第二后墻板542；第一前墻板531的右側和第一后墻板541的右側均與支撐件6通過鉸鏈7轉動連接；第二前墻板532的左側和第二后墻板542的左側均與支撐件6通過鉸鏈7轉動連接；第一前墻板531的上端、下端和左側分別與第一頂板31、第一底板41和左側墻體51通過密封連接件8配合連接；第二前墻板532的上端、下端和右側分別與第二頂板32、第二底板42和右側墻體52通過密封連接件8配合連接；第一后墻板541的上端、下端和左側分別與第一頂板31、第一底板41和左側墻體51通過密封連接件8配合連接；第二后墻板542的上端、下端和右側分別與第二頂板32、第二底板42和右側墻體52通過密封連接件8配合連接。

所述鉸鏈7包括第一本體71和第二本體72；所述第一本體71上設有三個橫截面呈圓弧狀且沿第一本體延伸方向延伸的轉槽711；所述三個轉槽711同軸設置；所述第二本體72上設有三個橫截面呈圓弧狀且沿第二本體延伸方向延伸的轉耳721；所述三個轉耳721同軸設置；所述轉耳721與轉槽711一一對應，且轉動配合。

所述第一本體71上設有沿第一本體延伸方向延伸的密封凹槽712；所述第二本體72上設有沿第二本體延伸方向延伸的密封凸條722；所述密封凹槽712與密封凸條722配合密封。

所述密封連接件8包括公體81和母體82；所述公體81上設有凸條811；所述母體82上設有凹槽821；所述凸條811與凹槽821配合密封。

見圖9，本發明中支撐件6包括第一支撐板62和第二支撐板63；所述第一支撐板62和第二支撐板63之間形成用于安裝固定設備的不動空間9；所述第一支撐板62和第二支撐板63上均轉動設有至少一張床體；所述床體收納時與第一支撐板62平行。

所述上基板1上設有太陽能電池板；所述下基板2和屋底板4上鋪設有發熱材料。

以上所述的具體實施例，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施例而已，并不用于限制本發明，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
