本發明屬于建筑材料技術領域，尤其涉及一種全自動光伏百葉呼吸玻璃幕墻。

背景技術：

隨著我國經濟的快速發展和城市化的進行越來越高，我國已經成為一個能源消耗大國。經調查，我國既有建筑中有99％為高耗能建筑，新建的數量巨大的建筑也只有很少一部分按建筑節能設計標準建造，95％以上還是高耗能建筑。為解決建筑能耗問題，出現了玻璃幕墻的技術發明，但其安裝和維護都很復雜，不僅耗時耗力，而且其節能效果也并不明顯。

現有的玻璃幕墻比較先進的有兩種：“封閉式內循環體系呼吸式幕墻”和“敞開式外循環體系呼吸式幕墻”?！胺忾]式內循環體系呼吸式幕墻”外側玻璃完全封閉，內側玻璃可開合，其通風換氣層與吊頂部位設置的暖通系統抽風管相連，形成自下而上的強制性空氣循環，空氣的流動需要借助于專門的設備來完成，維護和運行成本較高?！俺ㄩ_式外循環體系呼吸式幕墻”外層玻璃不完全封閉，空氣從外層幕墻的下通道進入熱通道空間，然后從外層幕墻的上部排風口排出，而內層幕墻則完全封閉。內層玻璃完全封閉，對幕墻的維護提出了很大的要求，需要長時間的高空作業，耗時耗力。

技術實現要素：

本發明為解決現有的玻璃幕墻中“封閉式內循環體系呼吸式幕墻”的維護和運行成本較高；“敞開式外循環體系呼吸式幕墻”的內層玻璃完全封閉，對幕墻的維護提出了很大的要求，需要長時間的高空作業，耗時耗力的技術問題而提供一種全自動光伏百葉呼吸玻璃幕墻。

本發明為解決公知技術中存在的技術問題所采取的技術方案是：

該全自動光伏百葉呼吸玻璃幕墻包括外側中空玻璃，外側中空玻璃的后端一體安裝有內側單層玻璃，外側中空玻璃與內側單層玻璃之間設置有熱通道，外側中空玻璃的上端設置有與熱通道相通的上側出風口，外側中空玻璃的下端設置有與熱通道相通的下側出風口；

熱通道內豎直安裝有一排遮陽百葉，內側單層玻璃的上端通過螺栓固定安裝有電機，電機的輸出端通過轉軸與遮陽百葉活動連接。

進一步，所述遮陽百葉表面通過螺栓固定安裝有發電裝置和發熱裝置。

進一步，所述遮陽百葉采用全自動非晶硅光伏的遮陽百葉。

本發明具有的優點和積極效果是：該全自動光伏百葉呼吸玻璃幕墻集發電、隔音、隔熱、供暖、通風、裝飾為一體，適用于冬冷夏熱地區的各種建筑物，特別是辦公建筑。安裝方便，內側單層玻璃和遮陽百葉可在室內安裝，減少了高空作業；維護方便，遮陽百葉的維護也是在室內；內側單層玻璃可打開，在舒適節能方面更為突出，提供了高層超高層建筑自然通風的可能，從而最大限度地滿足了使用者生理與心理上的要求。

附圖說明

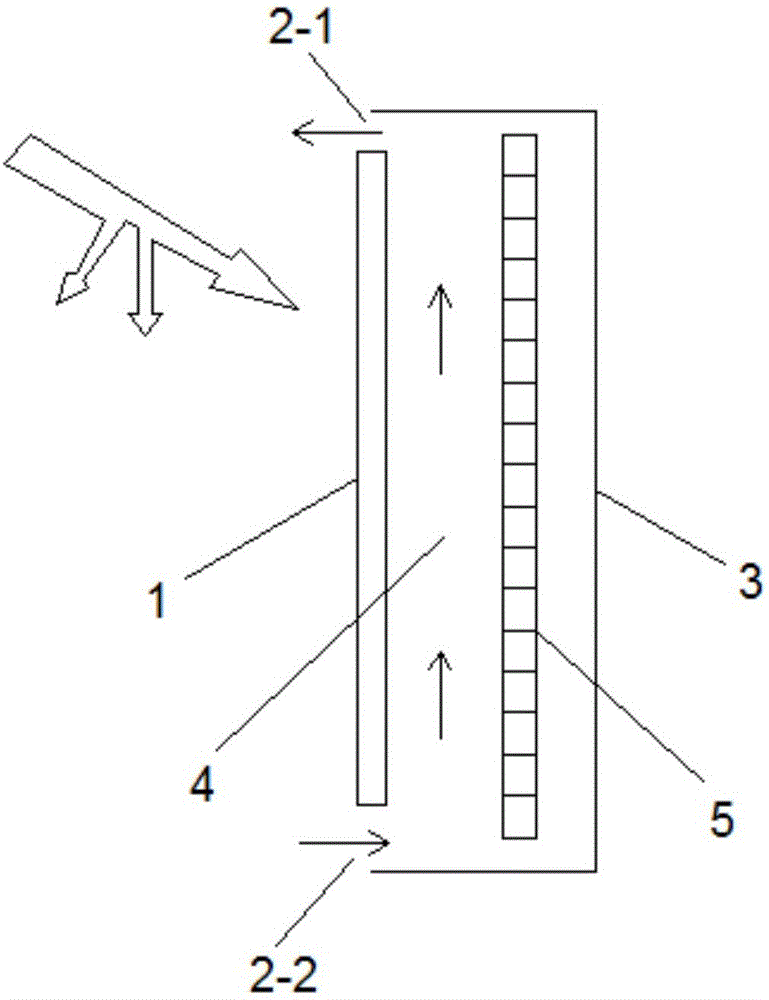

圖1是本發明實施例提供的全自動光伏百葉呼吸玻璃幕墻的結構示意圖；

圖2是本發明實施例提供的全自動光伏百葉呼吸玻璃幕墻的原理示意圖；

圖中：1、外側中空玻璃；2、助力通風裝置；2-1、上側出風口；2-2、下側進風口；3、內側單層玻璃；4、熱通道；5、遮陽百葉；6、電機。

具體實施方式

為能進一步了解本發明的發明內容、特點及功效，茲例舉以下實施例，并配合附圖詳細說明如下。

下面結合圖1、圖2對本發明的結構作詳細的描述。

該全自動光伏百葉呼吸玻璃幕墻包括外側中空玻璃1，外側中空玻璃1的后端一體安裝有內側單層玻璃3，外側中空玻璃1與內側單層玻璃3之間設置有熱通道4，外側中空玻璃1的上端設置有與熱通道4相通的上側出風口2-1，外側中空玻璃1的下端設置有與熱通道4相通的下側出風口；

熱通道4內豎直安裝有一排遮陽百葉5，內側單層玻璃3的上端通過螺栓固定安裝有電機6，電機6的輸出端通過轉軸與遮陽百葉5活動連接。

進一步，所述遮陽百葉5表面通過螺栓固定安裝有發電裝置和發熱裝置。

進一步，所述遮陽百葉5采用全自動非晶硅光伏的遮陽百葉。

下面結合工作原理對本發明的結構作進一步的描述。

外側中空玻璃1能更好的隔音降噪，透射太陽能，同時保護其以內的結構；內側單層玻璃3為單層玻璃，并且可以打開，打開時能有效利用自然風實現室內通風，關閉時可以保證玻璃幕墻的氣密性，同時其有利于玻璃幕墻和非晶硅遮陽百葉5的安裝、清潔和維護，減少了高空作業；熱通道4位于外側中空玻璃1和內側單層玻璃3之間，用于空氣對流和室內外換氣；助力通風裝置2包括下側進風口2-2和上側出風口2-1，用于室外空氣進入熱通道4；遮陽百葉5采用全自動非晶硅遮陽百葉，可控制開合和百葉遮陽角度，遮陽百葉5上裝有非晶硅光伏組件，可以將太陽能轉化為電能，電能轉化為熱能，用于冬季供暖。

全自動光伏百葉呼吸玻璃幕墻采用“煙囪效應”與“溫室效應”的原理，是從幕墻的功能上解決節能問題。同時集發電、隔音、隔熱、供暖、通風、裝飾等功能為一體。

在冬季時，關閉熱通道4兩端的上側出風口2-1和下側進風口2-2，熱通道4中的空氣在陽光的照射下溫度升高，形成一個溫室，有效地提高了內側單層玻璃3的溫度，同時非晶硅光伏組件可在陽光的照射下產生電能轉化成熱能，加熱熱通道4里的空氣，形成“溫室效應”，減少建筑物的采暖費用。

在夏季時，關閉非晶硅光伏組件電路，打開熱通道4兩端的上側出風口2-1和下側進風口2-2，在陽光的照射下熱通道4里的空氣溫度升高自然上浮，形成自下而上的空氣流，同時助力通風裝置2打開，加快空氣流動，由于“煙囪效應”帶走熱通道4內的熱量，降低內側單層玻璃3表面的溫度，減少制冷費用。

該全自動光伏百葉呼吸玻璃幕墻與普通的“敞開式外循環體系呼吸式幕墻”和“封閉式內循環體系呼吸式幕墻”不同，可以說是結合了兩種幕墻的共同優點加上運用光伏組件的新型玻璃幕墻。

該全自動光伏百葉呼吸玻璃幕墻中裝有全自動非晶硅光伏的遮陽百葉5，遮陽百葉5上有發電裝置和發熱裝置，其上有電機6拖動，拉扯百葉調整遮陽角度，同時可以直接收起百葉。該種全自動遮陽百葉5可通過遙控裝置控制，極為方便。

在夏季時，發熱裝置關閉，遮陽百葉5可調整遮陽角度，有效遮陽和隔熱；發電裝置開啟，生成的電能用于助力通風。

在冬季時，發電裝置開啟，生成的電能用于發熱；發熱裝置開啟，用于加熱熱通道4內的空氣，提高內側單層玻璃3的溫度，減少室內采暖費用。

同時遮陽百葉5可以收起和放下，其優點在于：①收起和放下都可以進行發熱，②百葉收起時可有利于室內采光和通風，克服了傳統百葉采光較差的缺點。

以上所述僅是對本發明的較佳實施例而已，并非對本發明作任何形式上的限制，凡是依據本發明的技術實質對以上實施例所做的任何簡單修改，等同變化與修飾，均屬于本發明技術方案的范圍內。
