本發明涉及一種幕墻結構，特別是一種可發光的玻璃幕墻。

背景技術：

目前，現有的幕墻包括龍骨、面板，其中龍骨包括橫梁和立柱，面板通過結構膠粘接在框架上后掛接在龍骨上。而現在如果想要玻璃幕墻可發光，一般的做法使使用燈管或者是led燈條直接貼在玻璃幕墻的內側，即室內面，從而實現其可發光，但是由于功耗大，而且亮度不均勻，導致需要設置覆蓋整塊玻璃幕墻的光源，不僅浪費材料，而且功耗高。

技術實現要素：

本發明的目的是提供一種可發光的玻璃幕墻，要解決的技術問題是使得可發光的玻璃幕墻的亮度均勻，而且功耗低。

為解決上述問題，本發明采用以下技術方案實現：一種可發光的玻璃幕墻，包括由橫梁和立柱組成的網格狀的龍骨，在龍骨的網格孔中分別設有幕墻塊，所述幕墻塊包括鋁合金框、設于鋁合金框前端面上的面板、設于鋁合金框后端面上的背板，所述面板、背板以及鋁合金框之間構成容置腔，在容置腔中設有l(wèi)ed燈條，所述容置腔內位于背板上設有導光板，所述led燈條的燈珠與導光板的一側邊緣相對設置，在龍骨上設有電源，電源分別與led燈條連接。

進一步地，所述導光板與面板之間設有擴散板。

進一步地，所述led燈條粘貼在鋁合金框的其中一側內側邊上。

進一步地，所述面板以及背板粘貼固定在鋁合金框上。

進一步地，所述面板上貼有濾光膜。

本發明與現有技術相比，通過設置在鋁合金框內的led燈條、導光板，實現將光源均勻的被散熱至整塊玻璃幕墻，從而使亮度更均勻，而且僅需要一條燈條，不僅節省材料，而且功耗低。

附圖說明

圖1是本發明幕墻塊的結構示意圖。

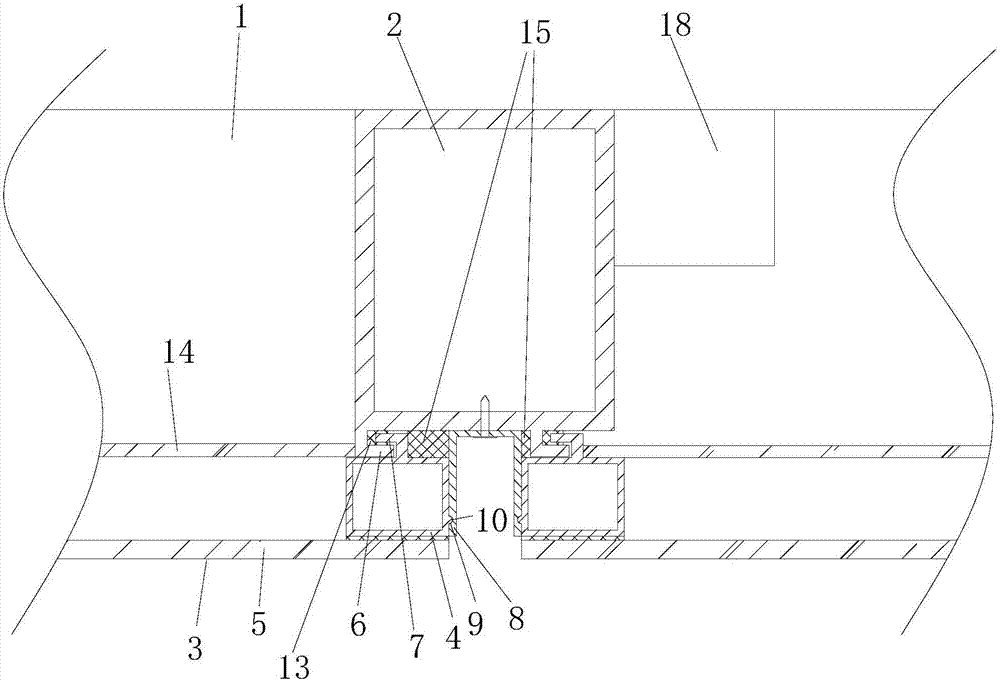

圖2是本發明可快速拆裝的單元幕墻的局部橫剖示意圖。

圖3是本發明可快速拆裝的單元幕墻的局部豎剖示意圖。

具體實施方式

下面結合附圖和實施例對本發明作進一步詳細說明。

如圖1所示，本發明的可快速拆裝的單元幕墻包括由橫梁1和立柱2組成的網格狀的龍骨，在龍骨的網格孔中分別設有幕墻塊3，所述幕墻塊3包括鋁合金框4、設于鋁合金框4前端面上的面板5、設于鋁合金框4后端面上的背板14，所述面板5、背板14以及鋁合金框4之間構成容置腔21，在容置腔21中設有l(wèi)ed燈條16，所述容置腔21內位于背板14上設有導光板17，所述led燈條16的燈珠與導光板17的一側邊緣相對設置，在龍骨上設有電源18，電源18分別與led燈條16連接；所述鋁合金框4、面板5以及背板14之間通過硅酮結構膠相互粘接，所述面板5為玻璃，優選為鋼化玻璃，相鄰兩塊幕墻塊3的led燈條16采用并聯或串聯的方式與電源18連接，導光板17粘貼固定在背板14上。

為了使光源能夠反射至整塊幕墻塊3上，在導光板17與面板5之間設有擴散板19，擴散板19通過緊固件與導光板17連接固定，如卡扣或螺栓等方式。

優選地，所述led燈條16粘貼在鋁合金框4的其中一側內側邊上，最后為設于鋁合金框4上側的內側邊上。

為了可以調節想要的顏色，在面板5上貼有濾光膜20。

如圖2和圖3所示，本發明的幕墻塊3與龍骨的連接方式可采用現有技術玻璃幕墻的安裝方式進行，在此，本發明提供一種優選的方式，在立柱2與幕墻塊3相對的一側側面上設有兩個開口方向相同的第一鉤部6，橫梁1上與幕墻塊3相對的一側側面上設有兩個開口方向向上的第二鉤部11，在鋁合金框4的后端面左右兩側上分別設有固定連接的第一插腳7，第一插腳7的開口方向與第一鉤部6的開口方向相對并且設置在相對應的位置上，所述鋁合金框4的后端面上下兩側上分別設有固定鏈接的第二插腳12，所述第二插腳12與第二鉤部11的開口方向相對并且設置在相對應的位置上，所述相鄰兩塊幕墻塊3之間、立柱2的前端面以及橫梁1的前端面中部分別設有通過自攻螺絲連接固定的u型固定件8，所述u型固定件8的兩端腳與鋁合金框4四周的外側面相互接觸，所述u型固定件8的前端設有凹槽9，在鋁合金框3上、下、左、右四個外側面上與凹槽9位置相對應處分別設有凸條10，凸條10設置在凹槽9中，幕墻塊3與龍骨的縫隙處均可填塞有防水膠。

安裝時，先將幕墻塊3分別通過第一插腳7、第二插腳12與第一鉤部6和第二鉤部11相互掛接后，將u型固定件8安裝在相鄰兩塊幕墻塊3之間，當u型固定件8安裝完畢后，凸條10與凹槽9相互卡嵌在一起，從而能夠使幕墻塊3穩固安裝在龍骨上。

在第一插腳7和第二插腳12上還可以設有減震套13，用于減少噪音。

進一步在鋁合金框4的后端面四周上分別設有鋁合金方通14，第一插腳7分別設置在左右兩側的鋁合金方通上、第二插腳12分別設置在上下兩側的鋁合金方通上。第一插腳7和第二插腳12均沿鋁合金方通14的長度方向設置，第一插腳7和第二插腳12的長度與鋁合金方通14的長度相等。

在鋁合金方通14與立柱2以及橫梁1之間填塞有防水膠條15，從而起到防水的作用。

在布電源線時，可通過在龍骨與幕墻塊3之間的縫隙中進行走線完成，從而將電源線隱藏其中。本發明還可以通過控制器對led燈條的顏色進行控制，從而實現整個幕墻的發光顏色以及順序等。

雖然已經參照特定實施例示出并描述了本發明，但是本領域的技術人員將理解：在不脫離由權利要求及其等同物限定的本發明的精神和范圍的情況下，可在此進行形式和細節上的各種變化。

技術特征：

技術總結
本發明提供了一種可發光的玻璃幕墻，包括由橫梁和立柱組成的網格狀的龍骨，在龍骨的網格孔中分別設有幕墻塊，所述幕墻塊包括鋁合金框、設于鋁合金框前端面上的面板、設于鋁合金框后端面上的背板，所述面板、背板以及鋁合金框之間構成容置腔，在容置腔中設有LED燈條，所述容置腔內位于背板上設有導光板，所述LED燈條的燈珠與導光板的一側邊緣相對設置，在龍骨上設有電源，電源分別與LED燈條連接。與現有技術相比，通過設置在鋁合金框內的LED燈條、導光板，實現將光源均勻的被散熱至整塊玻璃幕墻，從而使亮度更均勻，而且僅需要一條燈條，不僅節省材料，而且功耗低。

技術研發人員：剪愛森;李洪澤;李振
受保護的技術使用者：深圳市科源建設集團有限公司
技術研發日：2017.03.20
技術公布日：2017.08.18
