本發明涉及管道主體施工技術領域，特別涉及一種焊接防風棚。

背景技術：

焊接是管道建設中及其重要的工序，焊接質量的好壞直接關系到整個工程的質量。在焊接過程中，若風速過大，會嚴重影響焊接質量。故，在焊接過程中，要做好防風措施，例如，可采用焊接防風棚，來降低大風對管道焊接質量的影響。

目前，在長輸管道焊接施工過程中，所采用的防風棚一般由防風棚主體以及密封門組成，其中在防風棚主體的前后兩側分別設置兩扇密封門。位于防風棚主體同一側的兩扇密封門上沿防風棚主體中心線對稱設置有半圓形凹槽，兩扇密封門的半圓形凹槽可對合形成一個與長輸管道相配合的圓孔。密封門在管道焊接施工時關閉，待施工結束后再打開。在實際施工過程中，能夠控制密封門開閉的方式有多種，例如，可將密封門的結構設置成開平扇結構，再或者采用鋼鎖的拉升來實現密封門的開閉。

在實現本發明的過程中，發明人發現現有技術至少存在以下問題：

當將密封門設置成平開扇結構時，若防風棚周圍沒有足夠空間時，密封門無法關閉，導致焊接防風棚起不到防風的作用，嚴重影響防風棚內管道焊口的焊接質量；當采用鋼鎖的拉升來實現密封門的開閉時，由于該密封門的結構復雜，在現場常出現故障，導致密封門不能正常開閉。

技術實現要素：

為了解決現有技術中的上述問題，本發明實施例提供了一種焊接防風棚，該焊接防風棚的密封門可實現自動關閉與打開。所述技術方案如下：

一種焊接防風棚，所述焊接防風棚包括防風棚主體和密封門，且所述密封門靠近所述防風棚主體中心線的一側具有半圓形凹槽，所述焊接防風棚還包括有：

設置在所述密封門上端部的中心轉軸系統，所述中心轉軸系統使所述密封門上端部與所述防風棚主體以可旋轉的方式連接；

設置在所述密封門頂部的配重系統，所述配重系統使所述密封門的頂部在重力作用下向著靠近所述防風棚主體中心線方向轉動；

設置在所述半圓形凹槽頂部的支撐輪系統，所述支撐輪系統可沿著長輸管道的外壁移動使所述密封門的頂部向著遠離所述防風棚主體中心線方向轉動。

優選地，所述中心轉軸系統包括：

固定在所述密封門上端部內的外旋轉套，且所述外旋轉套遠離所述防風棚主體的端部的內部具有第一環形凹槽；

嵌入在所述外旋轉套內部的第一軸承；

穿過所述第一軸承內部，并與所述防風棚主體連接的第一中心固定軸；

設置在所述第一環形凹槽內，并與所述第一軸承的遠離所述防風棚主體的端面接觸的第一卡簧；

設置在所述第一軸承的遠離所述防風棚主體的端面，并與所述第一中心固定軸連接的第一軸端蓋。

優選地，所述第一中心固定軸靠近所述防風棚主體的端部具有內螺紋，第一螺栓穿過所述防風棚主體與所述第一中心固定軸靠近所述防風棚主體的端部進行螺紋連接。

優選地，在所述防風棚主體與所述中心轉軸系統之間設置有第一加強板，且所述第一螺栓依次穿過所述防風棚主體、所述第一加強板與所述第一中心固定軸的靠近所述防風棚主體的端部進行螺紋連接。

優選地，所述第一中心固定軸遠離所述防風棚主體的端部具有內螺紋，第二螺栓穿過所述第一軸端蓋與所述第一中心固定軸遠離所述防風棚主體的端部進行螺紋連接。

優選地，所述配重系統包括：

門體框架；

連接在所述門體框架內部的配重鐵。

優選地，所述支撐輪系統包括有：

支撐滾輪，所述支撐滾輪的軸線與所述密封門垂直，且所述支撐滾輪遠離所述防風棚主體的端部的內部具有第二環形凹槽；

嵌入在所述支撐滾輪內的第二軸承；

穿過所述第二軸承內部，并與所述配重系統連接的第二中心固定軸；

設置在所述第二環形凹槽內，并與第二軸承的遠離所述防風棚主體的端面接觸的第二卡簧；

設置在所述第二軸承的遠離所述防風棚主體的端面，并與所述第二中心固定軸連接的第二軸端蓋。

優選地，所述第二中心固定軸靠近所述防風棚主體的端部具有內螺紋，第三螺栓穿過所述配重系統與所述第二中心固定軸的靠近所述防風棚主體的端部進行螺紋連接。

優選地，所述支撐輪系統還包括有：與所述配重系統靠近所述防風棚主體中心線的一側進行焊接的第二加強板；

且，所述第三螺栓穿過所述第二加強板與所述第二中心固定軸的靠近所述防風棚主體的端部進行螺紋連接。

優選地，所述第二中心固定軸遠離所述防風棚主體的端部具有內螺紋，且第四螺栓穿過所述第二軸端蓋與所述第二中心固定軸遠離所述防風棚主體的端部進行螺紋連接。

本發明實施例提供的技術方案帶來的有益效果是：

通過在密封門的頂部設置有配重系統，可改變密封門的重心位置，實現密封門以中心轉軸系統為軸的自動旋轉開啟；通過在半圓形凹槽的頂部設置有支撐輪系統，借助長輸管道與支撐輪系統的直接作用力，實現密封門以中心轉軸系統為軸的自動旋轉閉合。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

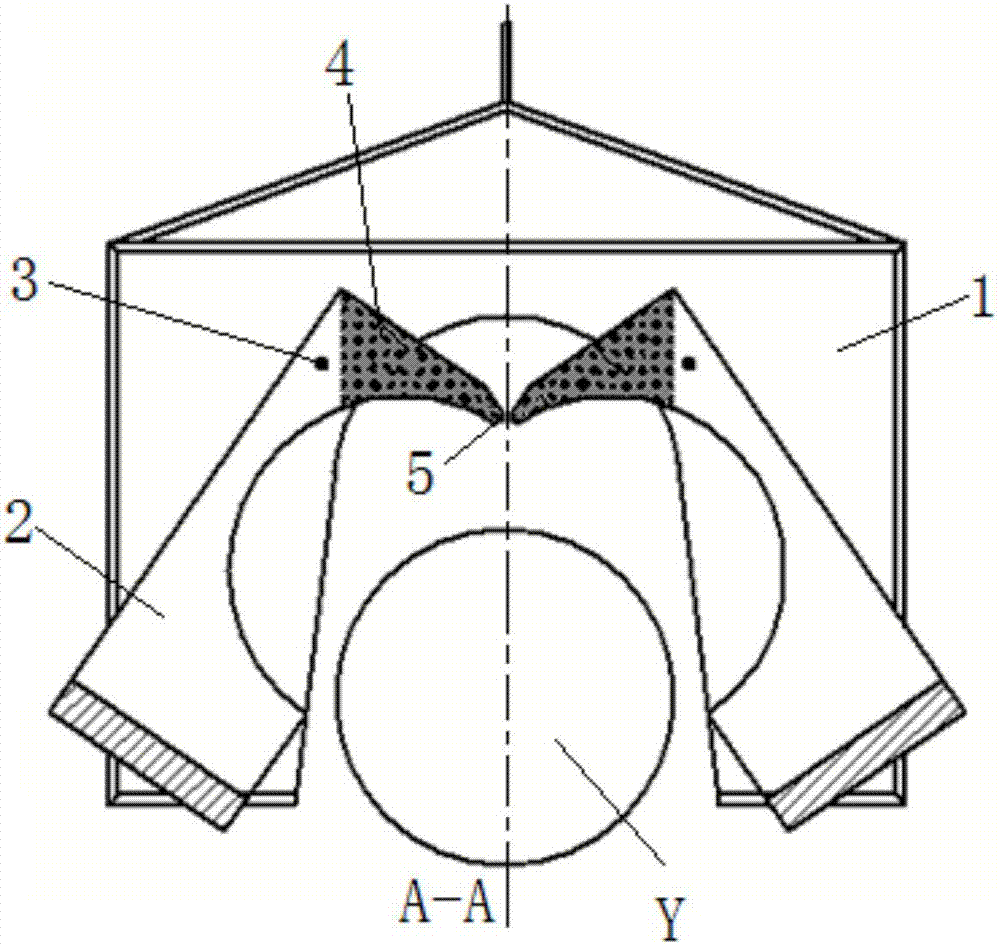

圖1是本發明實施例提供的焊接防風棚的結構示意圖；

圖2-圖4是本發明實施例提供的焊接防風棚的工作原理示意圖；

圖5是本發明實施例提供的中心轉軸系統的結構示意圖；

圖6是本發明實施例提供的外旋轉套的結構示意圖；

圖7是本發明實施例提供的第一軸端蓋的結構示意圖；

圖8是本發明實施例提供的配重系統的結構示意圖；

圖9是本發明實施例提供的支撐輪系統的結構示意圖；

圖10是本發明實施例提供的支撐輪系統與配重系統進行安裝的局部放大示意圖；

圖11是本發明實施例提供的支撐滾輪的結構示意圖。

其中，各個附圖中的標號說明如下：

1防風棚主體，101凹槽，a-a防風棚主體中心線；

2密封門，201半圓形凹槽，x密封軟簾；

3中心轉軸系統，m連接板；

301外旋轉套，3011第一環形凹槽；

302第一軸承，n1第一間隔套；

303第一中心固定軸；

304第一卡簧；

305第一軸端蓋，3051第一水平板，3052第一豎直板，3053第二水平板；

306第一加強板；

4配重系統；

401門體框架；

402配重鐵；

403保護層；

404斜面；

405弧形凹槽；

5支撐輪系統；

501支撐滾輪，5011第二環形凹槽；

502第二軸承，n2第二間隔套；

503第二中心固定軸；

504第二卡簧；

505第二軸端蓋；

506第二加強板；

a第一螺栓，b第二螺栓，c第三螺栓，d第四螺栓；

y長輸管道。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚，下面將結合附圖對本發明實施方式作進一步地詳細描述。

本發明實施例提供了一種焊接防風棚，如圖1所示，該焊接防風棚包括防風棚主體1和密封門2，且密封門2靠近防風棚主體中心線a-a的一側具有半圓形凹槽201；進一步地，該焊接防風棚還包括：設置在密封門2上端部的中心轉軸系統3，中心轉軸系統3使密封門2上端部與防風棚主體1以可旋轉的方式連接；設置在密封門2頂部的配重系統4，配重系統4使密封門2的頂部在重力作用下向著靠近防風棚主體中心線a-a方向轉動；設置在半圓形凹槽201頂部的支撐輪系統5，支撐輪系統5可沿著長輸管道y的外壁移動使密封門2的頂部向著遠離防風棚主體中心線a-a方向轉動。

其中，防風棚主體1的頂部連接有鋼索，可使焊接防風棚進行上下移動，也就是意味著，當對長輸管道y的某個部位進行焊接時，長輸管道y靜止不動，而焊接防風棚上下移動，從而使得長輸管道y需要焊接的部位進入到防風棚主體1的內部，這就要求防風棚主體1的底部為敞開結構；另外，防風棚主體1的內部可設置有焊接裝置，即焊接裝置隨焊接防風棚進行移動，可對長輸管道y進行焊接作業。需要說明的是，由于長輸管道y的長度一般都為千米級的，而本實施例為了減少焊接防風棚的重量，將防風棚主體1的長度設置為遠小于長輸管道y的長度，只滿足對長輸管道y某個需要焊接的部位進行無風焊接即可，這就要求防風棚主體1的前后兩側分別具有開口向下的凹槽101(可參見圖1中所示的凹槽101)，使長輸管道y需要焊接的部位進入到防風棚主體1的內部。

密封門2，在生產加工中，為了減少焊接防風棚的重量，一般將其設置為薄板，但薄板在旋轉時不僅易變形而且也易損壞，故本實施例為了避免上述情況的發生，將薄板設置在由鋼管組成的框架上面，這兩者可采用焊接方式或螺栓連接方式。

關于密封門2的數量，本實施例在防風棚主體1的前后兩側分別設置有兩扇密封門2，且位于同一側面的兩扇密封門2關于防風棚主體中心線a-a對稱。本領域人員可理解的是，當位于防風棚主體1同一側的兩扇密封門2處于閉合狀態時，這兩個密封門2可包圍形成一個圓形空間，且該圓形空間的半徑等于或略大于長輸管道y的外徑，這就要求在密封門2靠近防風棚主體1中心線a-a的一側設置半圓形凹槽201，該半圓形凹槽201可設置在密封門2的中上部，且半圓形凹槽201的頂部與密封門2的頂部留有一定的距離。

需要說明的是，當位于防風棚主體1同一側的兩扇密封門2處于關閉狀態時，為了防止有風從防風棚主體1與密封門2之間的縫隙中進入到焊接防風棚的內部，本實施例可在密封門2的四周設置有密封軟簾x。

當對長輸管道y需要焊接的部位進行焊接時，該焊接防風棚應處于閉合狀態，其自動閉合過程依次按照圖2-圖3-圖4進行；待完成施工后，應將該焊接防風棚的密封門2打開，其自動打開過程依次按照圖4-圖3-圖2進行。以下以焊接防風棚的自動閉合為例，來對該焊接防風棚的工作原理給予說明：

先將焊接防風棚位于長輸管道y的焊接部位的正上方，然后下放焊接防風棚。在焊接防風棚下落過程中，由于在密封門2頂部設置有配重系統4，可使密封門2的頂部在重力作用下向著靠近防風棚主體1中心線a-a方向轉動，使密封門2處于打開狀態，進而使長輸管道y需要焊接的部位進入到焊接防風棚的內部；當密封門2上的支撐輪系統5接觸到長輸管道y的外壁時，長輸管道y通過支撐輪系統5給密封門2提供了一定的作用力，此時再繼續下放密封門2，可使密封門2上端部通過中心轉軸系統3遠離防風棚主體1中心線a-a方向進行旋轉，直至處于完全閉合狀態，即位于防風棚主體1的同一側的兩個密封門2包圍形成一個圓形空間，可剛好容下一根長輸管道y，便可在焊接防風棚的內部對長輸管道y進行無風焊接。

可見，通過在密封門2的頂部設置有配重系統4，可改變密封門2的重心位置，實現密封門2以中心轉軸系統3為軸的自動旋轉開啟；通過在半圓形凹槽201的頂部(即半圓形凹槽201的頂部)設置有支撐輪系統5，借助長輸管道y與支撐輪系統5的直接作用力，實現密封門2以中心轉軸系統3為軸的自動旋轉閉合。

總的來說，本實施例提供的焊接防風棚不借助外力，可通過旋轉來實現自身的自動閉合與開啟，不僅節省了密封門2打開所需要的空間，而且由于自身密封門2結構的簡單，降低了密封門2出現故障的概率。

下面對中心轉軸系統3、配重系統4以及支撐輪系統5分別進行具體的說明。

如圖5所示，中心轉軸系統3包括：固定在密封門2上端部內的外旋轉套301，且外旋轉套301遠離防風棚主體1的端部(即圖5所示的右端部，為了使表述更加簡潔，下文將中心轉軸系統3中各部件遠離防風棚主體1的端部稱為右端部，將中心轉軸系統3中各部件靠近防風棚主體1的端部稱為左端部)的內部具有第一環形凹槽3011；嵌入在外旋轉套301內部的第一軸承302；穿過第一軸承302內部，并與防風棚主體1連接的第一中心固定軸303；設置在第一環形凹槽3011內，并與第一軸承302的遠離防風棚主體1的端面接觸的第一卡簧304；設置在第一軸承302的遠離防風棚主體1的端面，并與第一中心固定軸303連接的第一軸端蓋305。

其中，外旋轉套301具體結構如圖6所示，該外旋轉套301右端部為敞開式結構，便于第一軸承302的裝入；且該外旋轉套301的左端部具有通孔，使第一中心固定軸303穿過、而第一軸承302不能穿過。

優選地，外旋轉套301采取焊接的方式固定于密封門2上端部的內部，這種連接方式便于安裝。在實際操作中，如圖5所示，也可在外旋轉套301的外壁上焊接有連接板m，而該連接板m再通過焊接方式固定于密封門2上端部的內部。

第一軸承302為滾動軸承，由于滾動軸承為本領域技術人員常用的零部件，本實施例就不對其進行說明。

在第一軸承302的個數方面，本實施例不作具體限制，例如可以在外旋轉套301的內部設置兩個第一軸承302。為了防止相鄰兩個第一軸承302由于接觸而產生摩擦，應在相鄰兩個第一軸承302之間設置有第一間隔套n1(參見圖5)，該第一間隔套n1套在第一中心固定軸303的外部。

第一中心固定軸303，顧名思義，起固定作用，保證密封門2以第一中心固定軸303為中心，依靠第一軸承302而做旋轉運動。

關于第一中心固定軸303的結構方面，參見圖5，第一中心固定軸303右端部的外徑應略小于第一軸承302的內徑，便于第一中心固定軸303右端部能順利進入到第一軸承302的內部，進而使防風棚主體1與中心轉軸系統3進行連接。

進一步地，如圖5所示，第一中心固定軸303左端部的外徑大于第一中心固定軸303右端部的外徑，并同時小于外旋轉套301左端部的內徑，這樣就可以避免第一中心固定軸303與外旋轉套301進行接觸而產生摩擦。另外，第一中心固定軸303左端部的長度大于外旋轉套301左端部的厚度，即第一中心固定軸303左端部有一部分位于外旋轉套301的外部，從而避免了外旋轉套301與防風棚主體1進行接觸而產生摩擦，增加了焊接防風棚的使用壽命。

在本實施例中，第一中心固定軸303采取螺紋連接方式與防風棚主體1進行連接，便于在防風棚主體1上安裝或拆卸密封門2。參見圖5，該第一中心固定軸303的左端部具有內螺紋，使第一螺栓a穿過防風棚主體1與第一中心固定軸303的左端部進行螺紋連接。需要說明的是，本實施例中的防風棚主體1由框架以及連接在框架上的鋼板組成，故從圖5中可看出，第一螺栓a經過防風棚主體1的框架直接將其螺桿部分穿過防風棚主體1的鋼板。

優選地，在防風棚主體1與中心轉軸系統3之間設置有第一加強板306，且第一螺栓a依次穿過防風棚主體1、第一加強板306與第一中心固定軸303的左端部進行螺紋連接。之所以設置第一加強板306，是因?yàn)樵谏a(chǎn)加工中，為了減少焊接防風棚的重量，將密封門2一般設置為薄板，但是這會導致防風棚主體1與中心轉軸系統3的螺紋連接不理想，也會使得密封門2在旋轉過程中受到破壞，故本實施例為了避免這種情況的發生，在防風棚主體1與中心轉軸系統3(即第一中心固定軸303)之間設置第一加強板306。

如上述實施例所述，第一中心固定軸303左端部的外徑小于外旋轉套301左端部的內徑，雖然這樣設置能避免外旋轉套301與第一中心固定軸303進行接觸，但是會出現以下問題：當密封門2繞著第一固定軸303做旋轉運動時，會出現外旋轉套301沿著第一固定軸303的軸向，向靠近防風棚主體1的方向進行移動的情況，從而會使得外旋轉套301與防風棚主體1進行接觸。本實施例為了解決這一問題，在外旋轉套301右端部的內部設置有第一環形凹槽3011(參見圖6)，并在第一環形凹槽3011內安裝有第一卡簧304，以阻擋外旋轉套301沿著第一固定軸302的軸向進行移動。其中，第一卡簧304與位于外旋轉轉套301內最右端的第一軸承302進行接觸。

需要說明的是，本實施例中的第一卡簧304為孔用卡簧。這類卡簧安裝于圓孔內，用作固定零部件的軸向運動，且外徑比裝配圓孔直徑稍大(即本實施例中的第一卡簧304的外徑比外旋轉套301的內徑要稍大)。安裝時須用卡簧鉗，將鉗嘴插入卡簧的鉗孔中，夾緊卡簧，才能放入預先加工好的圓孔內槽(即本實施例中的第一環形凹槽3011)中。本領域技術人員可以理解的是，當?shù)谝豢ɑ?04位于第一環形凹槽3011時，第一卡簧304的內徑應小于第一軸承302的外徑，以起到阻止第一軸承302相對于外旋轉套301向外(即背著防風棚主體1的方向)運動。

另外，當密封門2繞著第一固定軸303做旋轉運動時，也會出現第一軸承302、外旋轉套301與密封門2作為整體而從第一固定軸303上滑落的情況，本實施例為了避免這種情況的發生，在第一中心固定軸303右端部連接有第一軸端蓋305，且第一軸端蓋305與第一軸承302的右端面進行接觸。

第一軸端蓋305的結構，參見圖7，具體為：第一水平板3051，與第一水平板3051右端部進行連接的第一豎直板3052，與第一豎直板3052下端部進行連接的第二水平板3053。第一軸端蓋305的這種結構不僅可使其與第一中心固定軸303右端部進行連接，也可對位于外旋轉套301內的第一軸承302進行限位，防止第一軸承302在外旋轉套301內進行左右竄動(參見圖5)。

優選地，本實施例中的第一中心固定軸303采取螺紋連接方式與第一軸端蓋305進行螺紋連接，便于第一軸承302的安裝與更換。具體參見圖5，第一中心固定軸303的右端部具有內螺紋，且第二螺栓b穿過第一軸端蓋305與第一中心固定軸303的右端部進行螺紋連接。

如圖8所示，配重系統4包括：門體框架401；連接在門體框架401內部的配重鐵402。

上述中的門體框架401可以理解為密封門2的框架，這樣的話，在密封門2上設置配重系統4時，只需將配重鐵402連接在門體框架401內部。在實際操作中，可只在門體框架401內部的中央設置配重鐵402，就能使密封門2在重力作用下其頂部朝著防風棚主體1中心線a-a方向向下傾斜，且不影響長輸管道y進入到焊接防風棚的內部。

需要說明的是，當密封門2處于閉合狀態時，配重系統4中遠離防風棚主體1中心線a-a的端面與豎直方向呈有夾角(參見圖4)。這樣，不僅使其避開了位于密封門2上部的中心轉軸系統3，而且使密封門2在重力作用下其頂部能有效朝著防風棚主體中心線a-a方向向下傾斜的前提下，也減少了配重系統4的質量，從而減少了焊接防風棚的加工成本。

優選地，可在門體框架401上覆蓋有保護層403，以對配重鐵402進行保護。

如圖9所示，支撐輪系統5包括有：支撐滾輪501，支撐滾輪501的軸線與密封門2垂直，且支撐滾輪501遠離防風棚主體1的端部(即圖9所示的右端部，為了使表述更加簡潔，下文將支撐輪系統5中各部件遠離防風棚主體1的端部稱為右端部，將支撐輪系統5中各部件靠近防風棚主體1的端部稱為左端部)的內部具有第二環形凹槽5011；嵌入在支撐滾輪501內的第二軸承502；穿過第二軸承502內部，并與配重系統4連接的第二中心固定軸503；設置在第二環形凹槽5011內，并與第二軸承502的遠離防風棚主體1的端面接觸的第二卡簧504；設置在第二軸承502的遠離防風棚主體1的端面，并與第二中心固定軸503連接的第二軸端蓋505。

該支撐輪系統5安裝在配重系統4上的局部放大圖可參見圖10，從圖10中可以看出，在配重系統4的右端面(即靠近防風棚主體中心線a-a的端面)設置有斜面404，且在斜面404的下端設置有弧形凹槽405，使支撐輪系統5的一部分位于其中，增加了密封門2的密封效果，減少了風進入焊接防風棚內的概率。其中，在配重系統4的右端面設置有斜面404，可避免位于防風棚主體1同一側的兩個密封門2在傾斜時，這兩者上部靠近防風棚主體中心線a-a的一端發生磕碰。

需要說明的是，參見圖10，上述弧形凹槽405并非是貫通的，即沿著配重系統4的厚度方向挖掉了一部分，這樣就不僅可以使支撐輪系統5的左端部(即遠離防風棚主體中心線a-a的一端)位于其中，而且也能使支撐輪系統5中的第二中心固定軸503與配重系統4進行連接。

支撐滾輪501的具體結構，如圖11所示，其支撐滾輪501的右端部為敞開式結構，便于第二軸承502的裝入；且該支撐滾輪501的左端部具有通孔，使第二中心固定軸503穿過、而第二軸承502不能穿過。

在實際操作中，支撐滾輪501的直徑越小越好，就可使位于防風棚主體1同一側面的兩個密封門2處于關閉狀態時，兩個支撐滾輪501之間的縫隙也越來越小，從而也減少了風進入焊接防風棚內的概率。

其中，支撐滾輪501的材質有多種，例如金屬、塑料等等。本實施例中的支撐滾輪501的材質優選為耐磨塑料。

第二軸承502為滾動軸承，由于滾動軸承為本領域技術人員常用的零部件，本實施例就不對其進行說明。

在第二軸承502的個數方面，本實施例不作具體限制，例如可以在支撐滾輪501的內部設置兩個第二軸承502。為了防止相鄰兩個第二軸承502由于接觸而產生摩擦，應在相鄰兩個第二軸承502之間設置有第二間隔套n2(參見圖9)，該第二間隔套n2套在第二中心固定軸503的外部。

第二中心固定軸503，主要起固定作用，從而保證支撐滾輪501以第二中心固定軸503為中心，依靠第二軸承502可沿著長輸管道y的外壁進行滾動。

關于第二中心固定軸503的結構方面，參見圖9，第二中心固定軸503右端部的外徑應略小于第二軸承502的內徑，便于第二中心固定軸503右端部能順利進入到過第二軸承502，進而使配重系統4與支撐輪系統5進行連接。

進一步地，如圖9所示，第二中心固定軸503左端部的外徑大于第二中心固定軸503右端部的外徑，并同時小于支撐滾輪501左端部的內徑，這樣就可以避免第二中心固定軸503與支撐滾輪501進行接觸而產生摩擦。另外，第二中心固定軸503左端部的長度大于支撐滾輪501右端部的厚度，即第二中心固定軸503左端部有一部分位于支撐滾輪501的外部，從而避免了支撐滾輪501與配重系統4發生摩擦，增加了焊接防風棚的使用壽命。

在本實施例中，第二中心固定軸503采取螺紋連接方式與配重系統4進行連接，便于支撐輪系統5的安裝與更換。具體參見圖9：該第二中心固定軸503的左端部具有內螺紋，使第三螺栓c穿過配重系統4與第二中心固定軸503的左端部進行螺紋連接。

在實際操作中，由于配重系統4中的配重鐵402的體積較大，不易對配重鐵402進行精加工(即在配重系統4的右端面設置有斜面404，又在斜面404的下端設置有弧形凹槽405)，本實施例就在配重系統4的右端部不設置配重鐵402，即配重系統4的右端部只有門體框架401，但還在門體框架401的右端部設置斜面404與弧形凹槽405。但是，為了不影響配重系統4與支撐輪系統5之間的連接，本實施例中的支撐輪系統5還包括有：與配重系統4靠近防風棚主體中心線a-a的一側進行焊接的第二加強板506；且，第三螺栓c穿過第二加強板506與第二中心固定軸503的左端部進行螺紋連接。

關于第二加強板506的形狀，本實施例不具體限制，既能使支撐滾輪501可順利地沿著長輸管道y的外壁進行滾動，又避免位于防風棚主體1同側的兩個第二加強板506，在密封門2的上端部向防風棚主體中心線a-a方向傾斜時，不發生磕碰即可，例如本實施中的第二加強板506的形狀參見圖9。其中，為了不影響密封門2在重力作用下其頂部朝著防風棚主體中心線a-a方向向下傾斜的效果，可將第二加強板506優選為密度大的配重鐵。

如上述實施例所述，第二中心固定軸503左端部的外徑小于支撐滾輪501左端部的內徑，雖然這樣設置能避免支撐滾輪501與第二固定軸503進行接觸，但是會出現以下問題：但是當支撐滾輪501繞著第二中心固定軸503在長輸管道y的外壁滾動時，會出現支撐滾輪501沿著第二中心固定軸503的軸向，向靠近配重系統4的方向進行移動的情況，從而會使得支撐滾輪501與配重系統4進行接觸。本實施例為了解決這一問題，在支撐滾輪501右端部的內部設置有第二環形凹槽5011，并在第二環形凹槽5011內安裝有第二卡簧504，以阻擋支撐滾輪501沿著第二中心固定軸503的軸向進行移動。其中，第二卡簧504與位于支撐滾輪501內最右端的第二軸承502進行接觸。

需要說明的是，本實施例中的第二卡簧504為孔用卡簧。這類卡簧安裝于圓孔內，用作固定零部件的軸向運動，且外徑比裝配圓孔直徑稍大(即本實施例中的第二卡簧504的外徑比支撐滾輪501的內徑要稍大)。安裝時須用卡簧鉗，將鉗嘴插入卡簧的鉗孔中，夾緊卡簧，才能放入預先加工好的圓孔內槽(即本實施例中的第二環形凹槽5011)中。本領域技術人員可以理解的是，當?shù)诙ɑ?04位于第二環形凹槽5011時，第二卡簧504的內徑應小于第二軸承502的外徑。

另外，當支撐滾輪501繞著第二中心固定軸503在長輸管道y的外壁滾動時，也會出現第二軸承502與支撐滾輪501作為整體而從第二中心固定軸503上滑落的情況，本實施例為了解決該問題，在第二中心固定軸503右端部連接有第二軸端蓋505，且第二軸端蓋505與第二軸承502的右端面進行接觸。

其中第二軸端蓋505的結構與第一軸端蓋305的結構相同，本實施例在此就不對第二軸端蓋505的結構進行說明。

優選地，本實施例中的第二中心固定軸503采取螺紋連接方式與第二軸端蓋505進行螺紋連接，便于第二軸承502的安裝與更換。具體參見圖9，第二中心固定軸503的右端部具有內螺紋，且第四螺栓d穿過第二軸端蓋505與第二中心固定軸503的右端部進行螺紋連接。

上述所有可選技術方案，可以采用任意結合形成本公開的可選實施例，在此不再一一贅述。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
