本發明涉及耐火澆注材料生產輔助設備技術領域，具體為一種耐火澆注料裝置。

背景技術：

澆注料又稱耐火澆注料，是一種由耐火物料加入一定量結合劑制成的粒狀和粉狀材料，具有較高流動性，以澆注方式成型的不定形耐火材料。同其他不定形耐火材料相比，結合劑和水分含量較高，流動性較好，故而澆注料應用范圍較廣，可根據使用條件對所用材質和結合劑加以選擇。既可直接澆注成襯體使用，又可用澆注或震實方法制成預制塊使用，澆注料生產或者使用過程中需要添加多種物料進行攪拌混合，在小批量生產中，難以使用成套的加料攪拌設備，因此通過人工加料，造成效率低，勞動強度大，現有的耐火澆注料簡易投料支架不便于安裝和拆卸，不便于搬運和保存，容易折斷，強度不夠，連接處連接不緊密，容易使連接處分離。因此，不能滿足需求。

技術實現要素：

本發明的目的在于提供一種耐火澆注料裝置，以解決上述背景技術中提出的問題，所具有的有益效果是；便于安裝和拆卸，易于搬運和保存，適用于臨時施工或者小批量生產使用，通過第一旋轉板、第二旋轉板、矩形通孔、固定桿和伸縮桿的配合使用，可以使固定桿和伸縮桿固定連接，使用方便。

為實現上述目的，本發明提供如下技術方案：一種耐火澆注料裝置，包括第一限位塊、第一凹凸紋、第一旋轉板、伸縮桿、第一掛鉤、固定桿和支撐橫梁，所述支撐橫梁左端上的第一安裝孔與固定桿底端上的第三安裝孔通過固定螺栓固定連接，且固定桿底端設置在第一凹槽內，所述固定桿頂端安裝有第一掛鉤安裝塊和第一掛鉤，且第一掛鉤安裝在第一掛鉤安裝塊頂端上，所述支撐橫梁右端上的第二安裝孔與伸縮桿底端上的第四安裝孔通過插銷活動連接，且伸縮桿底端設置在第二凹槽內，所述伸縮桿頂端從上到下依次安裝有第一限位塊、第一旋轉板、第二旋轉板和第二限位塊，所述支撐橫梁上設置有第一滑塊和第二滑塊，且第一滑塊設置在第二滑塊的左側。

優選的，所述第一凹槽和第二凹槽分別設置在支撐橫梁左端和右端。

優選的，所述支撐橫梁頂端設置有第二凹凸紋。

優選的，所述第一旋轉板底端與第二旋轉板頂端均設置有第一凹凸紋。

優選的，所述第一滑塊和第二滑塊底端均安裝有第二掛鉤。

優選的，所述固定桿上設置有矩形通孔。

與現有技術相比，本發明的有益效果是：該耐火澆注料簡易投料支架，便于安裝和拆卸，易于搬運和保存，適用于臨時施工或者小批量生產使用，通過第一旋轉板、第二旋轉板、矩形通孔、固定桿和伸縮桿的配合使用，使第一旋轉板和第二旋轉板穿過矩形通孔，旋轉第一旋轉板和第二旋轉板，使第二旋轉板與第一矩形通孔呈十字交叉，第一旋轉板與第二旋轉板呈十字交叉，從而使固定桿和伸縮桿固定連接，提高了連接強度，避免了連接處分離的現象發生，通過第一凹凸紋的添加，提高了第一旋轉板和第二旋轉板之間的摩擦力，避免了因摩擦力太小導致第一旋轉板與第二旋轉板之間產生滑動的現象發生，通過第二凹凸紋的添加，加大了第一滑塊和第二滑塊與支撐橫梁之間的摩擦力，通過第一限位塊和第二限位塊的配合使用，對第一旋轉板和第二旋轉板起到限位作用，避免了第一旋轉板和第二旋轉板因重力作用像下滑動，使用方便。

附圖說明

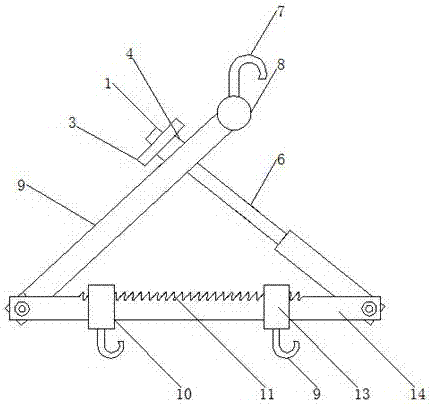

圖1為本發明的結構示意圖；

圖2為本發明實施例結構示意圖；

圖3為本發明支撐橫梁的俯視圖；

圖4為本發明支撐橫梁的正視圖；

圖5為本發明固定桿的正視圖；

圖6為本發明固定桿的俯視圖；

圖7為本發明伸縮桿的正視圖。

圖中：1-第一限位塊；2-第一凹凸紋；3-第一旋轉板；4-第二旋轉板；5-第二限位塊；6-伸縮桿；7-第一掛鉤；8-第一掛鉤安裝塊；9-固定桿；10-第一滑塊；11-第二凹凸紋；12-第二掛鉤；13-第二滑塊；14-支撐橫梁；15-矩形通孔；16-第一凹槽；17-第二凹槽；18-第一安裝孔；19-第二安裝孔；20-第三安裝孔；21-第四安裝孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-7，本發明提供的一種實施例：一種耐火澆注料裝置，包括第一限位塊1、第一凹凸紋2、第一旋轉板3、伸縮桿6、第一掛鉤7、固定桿9和支撐橫梁14，支撐橫梁14左端上的第一安裝孔18與固定桿9底端上的第三安裝孔20通過固定螺栓固定連接，且固定桿9底端設置在第一凹槽16內，固定桿9頂端安裝有第一掛鉤安裝塊8和第一掛鉤7，且第一掛鉤7安裝在第一掛鉤安裝塊8頂端上，支撐橫梁14右端上的第二安裝孔19與伸縮桿6底端上的第四安裝孔21通過插銷活動連接，且伸縮桿6底端設置在第二凹槽17內，伸縮桿6頂端從上到下依次安裝有第一限位塊1、第一旋轉板3、第二旋轉板4和第二限位塊5，支撐橫梁14上設置有第一滑塊10和第二滑塊13，且第一滑塊10設置在第二滑塊13的左側，第一凹槽16和第二凹槽17分別設置在支撐橫梁14左端和右端，支撐橫梁14頂端設置有第二凹凸紋11，第一旋轉板3底端與第二旋轉板4頂端均設置有第一凹凸紋2，第一滑塊10和第二滑塊13底端均安裝有第二掛鉤12，固定桿9上設置有矩形通孔15。

工作原理：使用時，讓伸縮桿6旋轉一定的角度，使第一旋轉板3與第二旋轉板4對準矩形通孔15，對伸縮桿6進行伸縮操作，使第一旋轉板3和第二旋轉板4穿過第一矩形通孔15，旋轉第二旋轉板4，使第二旋轉板4與矩形通孔15之間呈十字交叉，旋轉第一旋轉板3，使第一旋轉板3與第二旋轉板4之間呈十字交叉，從而使固定桿9和伸縮桿6固定連接，提高了連接強度，避免了連接處分離的現象發生，通過第一掛鉤7掛在耐火澆注生產設備上，通過第一滑塊10和第二滑塊13使第二掛鉤12在支撐橫梁14上滑動，達到預設距離時，在第二掛鉤12上掛物料，通過第一凹凸紋2的添加，提高了第一旋轉板3和第二旋轉板4之間的摩擦力，避免了因摩擦力太小導致第一旋轉板3與第二旋轉板4之間產生滑動的現象發生，通過第二凹凸紋11的添加，加大了第一滑塊10和第二滑塊13與支撐橫梁14之間的摩擦力，通過第一限位塊1和第二限位塊5的配合使用，對第一旋轉板3和第二旋轉板4起到限位作用，避免了第一旋轉板3和第二旋轉板4因重力作用像下滑動，使用方便，便于安裝和拆卸，易于搬運和保存，適用于臨時施工或者小批量生產使用。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

技術總結
本發明公開了一種耐火澆注料裝置，包括第一限位塊、第一凹凸紋、第一旋轉板、伸縮桿、第一掛鉤、固定桿和支撐橫梁，所述支撐橫梁左端上的第一安裝孔與固定桿底端上的第三安裝孔通過固定螺栓固定連接，所述固定桿頂端安裝有第一掛鉤安裝塊和第一掛鉤，所述支撐橫梁右端上的第二安裝孔與伸縮桿底端上的第四安裝孔通過插銷活動連接，所述伸縮桿頂端從上到下依次安裝有第一限位塊、第一旋轉板、第二旋轉板和第二限位塊。本發明便于安裝和拆卸，易于搬運和保存，適用于臨時施工或者小批量生產使用，通過第一旋轉板、第二旋轉板、矩形通孔、固定桿和伸縮桿的配合使用，可以使固定桿和伸縮桿固定連接，使用方便。

技術研發人員：陳江偉
受保護的技術使用者：河南省登封市光大耐火材料有限公司
技術研發日：2017.06.26
技術公布日：2017.10.13
