本發明涉及一種抗風裝置，更具體的說是涉及一種建筑施工用的抗風臨時裝置。

背景技術：

建筑工地上最常見的施工裝置是腳手架，腳手架指施工現場為工人操作并解決垂直和水平運輸而搭設的各種支架，通過盤口結點法將各個桿的端頭集中在一端，連接在一起，這樣連接端受力集中，容易造成連接端疲勞損壞，而且連接端空間有限，所能連接的桿是有限的，使得腳手架結構簡單，支承能力受到一定的限制，抗風能力不強，在高樓建設中，腳手架的抗風能力隨著高度的升高會有所下降，對于高空作業者存在安全隱患。

技術實現要素：

針對現有技術存在的不足，本發明的目的在于提供一種可以臨時搭建在腳手架原有的各連桿之間，提高結構強度，提升抗風能力的建筑施工用的抗風臨時裝置。

為實現上述目的，本發明提供了如下技術方案：一種建筑施工用的抗風臨時裝置，包括兩個夾頭和一個桿身，所述桿身包括第一桿身和第二桿身，所述第一桿身內部鏤空，形成空腔，第二桿身通過空腔插入第一桿身中，可伸縮的設置，所述第一桿身和第二桿身的一端均設置有旋轉件，兩個所述夾頭分別與旋轉件鉸接，能夠隨著旋轉件自身的旋轉而旋轉。

作為本發明的進一步改進，所述夾頭包括兩個子夾體、扭簧和連接件，所述扭簧套在連接件上，所述連接件將兩個子夾體鉸接在一起，兩個子夾體的頭端內側空間形成夾口，兩個子夾體的尾端受力時，兩個子夾體繞連接件旋轉，夾口被打開，扭簧彈力作用于尾端進行子夾體的復位。

作為本發明的進一步改進，所述頭端的內側設有橡膠層，所述橡膠層表面有凹凸不平的紋路，橡膠層通過粘膠與頭端的內側連接在一起。

作為本發明的進一步改進，所述連接件包括連接頭和連接螺母，所述連接頭遠離螺帽的一端上有螺紋，兩個子夾體和扭簧套設于連接頭上并繞其旋轉，所述連接螺母通過螺紋旋緊在連接頭上定位兩個子夾體和扭簧。

作為本發明的進一步改進，所述第一桿身和第二桿身上均設置有旋轉件，所述旋轉件包括有定位孔和滑動孔，所述扭簧包括有中心彈簧和長臂彈簧，所述長臂彈簧能夠通過滑動孔，所述中心彈簧和連接頭能夠適配于所述定位孔中。

作為本發明的進一步改進，所述旋轉件還包括有底盤和旋轉身，所述底盤為一個圓盤，所述旋轉身為一個圓柱，所述底盤與旋轉身同軸心，所述第一桿身和第二桿身均還包括有第一限位件，所述第一限位件包括有第一底槽和第一中槽，所述第一底槽與第一中槽連通且同軸設置，所述第一桿身和第二桿身上均還設置有第二限位件，所述第二限位件包括第二底槽和第二中槽，所述第二底槽和第二中槽連通且同軸設置，所述底盤與所述第二底槽和第一底槽相互拼合形成的空間相適配，所述旋轉身與所述第二中槽與第一中槽相互拼合形成的空間相適配，第一限位件與第二限位件相互拼合后，將旋轉件限位在第一桿身和第二桿身上，旋轉件能自由旋轉，所述定位孔和滑動孔位于旋轉身相對底盤的另一側。

作為本發明的進一步改進，所述第一限位件還包括有扣槽，所述扣槽)位于第一限位件的兩側，所述第二限位件還包括有扣腳，所述扣腳可形變，且扣腳與扣槽對應設置，通過扣腳卡進扣槽中，使得第一限位件與第二限位件連接在一起。

作為本發明的進一步改進，所述扣腳上包括有凸塊和彈性連接板，所述扣槽包括伸入槽和卡槽，當扣腳插入扣槽時，自身會產生彈性形變，所述凸塊和彈性連接板通過伸入槽到達底端，彈性連接板卡入卡槽中。

作為本發明的進一步改進，所述所述桿身為圓柱體，所述桿身上還設置有鎖緊環，所述鎖緊環內表面有螺紋，所述第一桿身包括螺紋區和開槽，所述螺紋區可形變，位于空腔開口的一端，且從空腔開口的一端沿圓面向里延伸，螺紋底徑逐漸變大，所述開槽沿圓周方向均勻分布在螺紋區內，鎖緊環與螺紋區相適配。

作為本發明的進一步改進，所述第一桿身和第二桿身均還包括有第一螺紋孔，所述第一桿身和第二桿身上均還設置有保護裝置，所述保護裝置包括兩個子保護裝置，兩個所述子保護裝置上設置有第二螺紋孔和第三螺紋孔，使用螺栓通過兩個子保護裝置上的第二螺紋孔將兩個子保護裝置連接在一起，使用螺栓通過第一螺紋孔和第三螺紋孔將兩個子保護裝置與第一桿身和第二桿身連接在一起，保護裝置將夾頭的尾端容納在其中，限制尾端的活動。

本發明的有益效果，通過桿身兩端的夾口夾緊腳手架中的兩根桿，桿身用于支撐作用，夾頭用于連接作用，對腳手架的結構上進行連接加固，提高腳手架結構強度以及抗風能力，同時桿身有伸縮結構，可以應用于多種距離的兩個連桿的連接，還設置有旋轉結構，夾頭可旋轉，應用于連接不是相互平行的兩個連桿，使用范圍廣泛。

附圖說明

圖1為一種建筑施工用的抗風臨時裝置的立體圖。

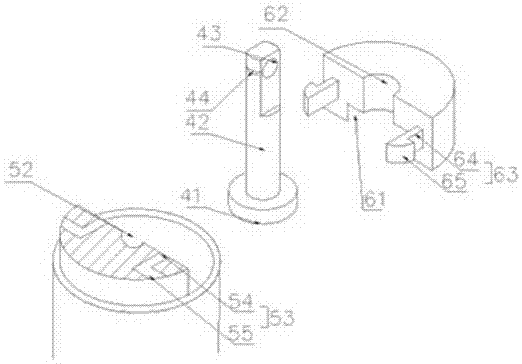

圖2為圖1中a處的爆炸圖。

圖3為圖1中b處的爆炸圖。

圖4為一種建筑施工用的抗風臨時裝置的桿身爆炸圖。

圖5為一種建筑施工用的抗風臨時裝置的夾頭立體圖。

圖6為一種建筑施工用的抗風臨時裝置連接多種關系的兩個連桿工作圖。

具體實施方式

下面將結合附圖所給出的實施例對本發明做進一步的詳述。

參照圖1至圖6所示，本實施例的一種建筑施工用的抗風臨時裝置，包括兩個夾頭1和一個桿身2，所述夾頭1用于夾緊腳手架中的連桿，桿身2作為一種連桿，連接于腳手架個連桿之間，相當于一種加固件，提升了腳手架結構的強度與穩定性，所述桿身2包括第一桿身21和第二桿身22，所述第一桿身21內部鏤空，形成空腔211，第二桿身22通過空腔211插入第一桿身21中，可伸縮的設置，這樣的設計，使得桿身2擁有可調節長短的功能，適用于多鐘距離連桿之間的連接，在生產中，對于第二桿身22，建議也進行鏤空處理，不僅節約材料，還能減輕桿身2的重量，所述第一桿身21和第二桿身22的一端均設置有旋轉件4，兩個所述夾頭1分別與旋轉件4鉸接，能夠隨著旋轉件4自身的旋轉而旋轉，使得夾頭1能連接兩根不相互平行的兩個連桿，例如連接腳手架中的樓梯扶桿與腳手架的支撐桿，加強樓梯扶桿的穩定性與抗風的能力。

作為改進的一種具體實施方式，參照圖5至圖6所示，所述夾頭1包括兩個子夾體11、扭簧13和連接件14，所述扭簧13套在連接件14上，所述連接件14將兩個子夾體11鉸接在一起，兩個子夾體11的頭端12內側空間形成夾口15，兩個子夾體11的尾端16受力時，兩個子夾體11繞連接件14旋轉，夾口15被打開，在使用過程中，通過對子夾體11的尾端同時施力，以連接件14所在的位置為支點，使得兩個子夾體11的頭端12相互分離，夾口15被打開，此時將夾口15向腳手架的連桿移動，當連桿移動到夾口15中，松開兩個子夾體11的尾端，扭簧13彈力作用于尾端16進行子夾體11的復位，夾口15閉合與連桿充分接觸，實現夾緊。

作為改進的一種具體實施方式，參照圖5至圖6所示，所述頭端12的內側設有橡膠層7，所述橡膠層7表面有凹凸不平的紋路，橡膠層7通過粘膠與頭端12的內側連接在一起，由于橡膠層7本身有彈性，與腳手架的連桿連接時，可以減緩夾頭1與連桿表面的磨損，同時橡膠層7由凹凸不平的紋路增大了夾頭1與連桿表面的摩擦力，不會隨著連桿表面而滑動。

作為改進的一種具體實施方式，參照圖5至圖6所示，所述連接件14包括連接頭141和連接螺母142，所述連接頭141遠離螺帽的一端上有螺紋，定位兩個子夾體11和扭簧13所述連接螺母142通過螺紋旋緊在連接頭141上，定位兩個子夾體11和扭簧13，當夾子1損壞時，通過旋開連接螺母142，取下連接頭141，則夾子1能分成兩個子夾口11和一個扭簧13三部分，能夠就相應損壞的零件進行更換，現有技術中，一個夾子的損壞就整個進行更換，成本高，浪費大，相對現有技術，能夠?qū)⒘慵鹕㈤_來更換，有助于降低成本，減小浪費。

作為改進的一種具體實施方式，參照圖1至圖4所示，所述第一桿身21和第二桿身22上均設置有旋轉件4，所述旋轉件4包括有定位孔43和滑動孔44，所述扭簧13包括有中心彈簧131和長臂彈簧132，所述長臂彈簧132能夠通過滑動孔44，所述中心彈簧131和連接頭141能夠適配于所述定位孔43中，扭簧13能夠通過長臂彈簧132在滑動孔44中滑動，同時中心彈簧131在定位孔43中滑動，當扭簧13一端的長臂彈簧132完全通過滑動孔44時，即長臂彈簧132位于定位孔43兩側，完成了扭簧13與旋轉件4之間的安裝，中心彈簧131容納在定位孔43中，提高中心彈簧131的使用壽命，通過連接件14穿過定位孔43將夾頭1連接在旋轉件4上，可以根據旋轉件4繞圓心轉動，夾頭1也跟著轉動。

作為改進的一種具體實施方式，參照圖1至圖4所示，所述旋轉件4還包括有底盤41和旋轉身42，所述底盤41為一個圓盤，所述旋轉身42為一個圓柱，所述底盤41與旋轉身42同軸心，所述第一桿身21和第二桿身22均還包括有第一限位件5，所述第一限位件5包括有第一底槽51和第一中槽52，所述第一底槽51與第一中槽52連通且同軸設置，所述第一桿身21和第二桿身22上均還設置有第二限位件6，所述第二限位件6包括第二底槽61和第二中槽62，所述第二底槽61和第二中槽62連通且同軸設置，所述底盤41與所述第二底槽61和第一底槽51相互拼合形成的空間相適配，底盤41不被卡緊，能夠自由旋轉，所述旋轉身42與所述第二中槽62與第一中槽52相互拼合形成的空間相適配，旋轉身42不被卡緊，能夠自由旋轉，所述定位孔43和滑動孔44位于旋轉身42相對底盤41的另一側，從而實現了第一限位件5與第二限位件6相互拼合后，將旋轉件4限位在第一桿身21和第二桿身22上，且不被卡緊，旋轉件4能自由旋轉，從而夾頭1也跟著旋轉，實現連接不相互平行的兩個連桿，例如連接腳手架中的樓梯扶桿與腳手架的支撐桿，加強樓梯扶桿的穩定性與抗風的能力。

作為改進的一種具體實施方式，參照圖1至圖4所示，所述第一限位件5還包括有扣槽53，所述扣槽53位于第一限位件5的兩側，所述第二限位件6還包括有扣腳63，所述扣腳63可形變，且扣腳63與扣槽53對應設置，當扣腳63伸入扣槽53中時，扣腳63會產生形變，進入到扣槽53中，扣腳63與扣槽53相互卡緊，使得第一限位件5與第二限位件6連接在一起。

作為改進的一種具體實施方式，參照圖1至圖4所示，所述扣腳63上包括有凸塊64和彈性連接板65，所述扣槽53包括伸入槽54和卡槽55，在第二限位件6與第一限位件5裝配時，扣槽53橫截面為一個l型，即伸入槽54和卡槽55相對形成l型，當扣腳63插入扣槽53時，自身會產生彈性形變，所述凸塊64和彈性連接板65通過伸入槽54到達底端，隨著彈性形變的恢復，彈性連接板65卡入卡槽55中，這樣使得第二限位件6與第一限位件5在裝配后鎖緊在一起，不會脫落，想要拆卸時，只需對凸塊64施力擠壓，產生形變，并向外推，最后握住第二限位件6的圓周面，徑向拉動，就能取下第二限位件6，方便拆卸與安裝，也方便更換零件。

作為改進的一種具體實施方式，參照圖1至圖4所示，所述桿身2為圓柱體，所述桿身2為圓柱體，若做成長方體，則受到風吹時，有一面會承受風力，抗風能力得不到提高，相對長方體，圓柱體由于圓面抗風，可以將風進行緩沖并沿圓面分散，減弱了風的沖擊力，提高了抗風能力，所述桿身2上還設置有鎖緊環3，所述鎖緊環3內表面有螺紋，所述第一桿身21包括螺紋區212和開槽213，所述螺紋區212可形變，位于空腔211開口的一端，且從空腔211開口的一端沿圓面向里延伸，螺紋底徑逐漸變大，所述開槽213沿圓周方向均勻分布在螺紋區212內，螺紋區212的彈性形變能力不大，通過開槽213，使得螺紋區212能夠向圓心彎曲，使得螺紋區212能夠貼合到第二桿身22的表面上，鎖緊環3與螺紋區212相適配，在使用過程中，鎖緊環3通過內表面螺紋沿著螺紋區212旋緊，鎖緊環3旋進的路程越多，螺紋區底徑逐漸增大，而鎖緊環3的內表面螺紋底徑不變，則迫使螺紋區212向圓心產生形變，形變逐漸變大，直到螺紋區212彎曲觸碰擠壓第二桿身22，不能再向圓心形變，實現第一桿身21對第二桿身22的卡緊，第二桿身22與第一桿身21不會再相對移動，使用時能保持所需要的長度穩定。

作為改進的一種具體實施方式，參照圖1至圖4所示，所述第一桿身21和第二桿身22均還包括有第一螺紋孔8，所述第一桿身21和第二桿身22上均還設置有保護裝置9，所述保護裝置9包括兩個子保護裝置91，兩個所述子保護裝置91上設置有第二螺紋孔911和第三螺紋孔912，使用螺栓10通過兩個子保護裝置91上的第二螺紋孔911將兩個子保護裝置91連接在一起，使用螺栓10通過第一螺紋孔8和第三螺紋孔912將兩個子保護裝置91與第一桿身21和第二桿身22連接在一起，保護裝置9將夾頭1的尾端16容納在其中，限制尾端16的活動，所述保護裝置9的功能是將尾端16保護起來，使之不露于外界，避免尾端16不慎受力，發生夾口15被打開，使得整個建筑施工用的抗風臨時裝置脫落，給人帶來危險，由于夾頭1的尾端16被限制活動，則夾頭1也被限制活動，夾頭1與旋轉件4通過定位孔43相連，定位孔43處被限制不能活動，以及旋轉件4也被限制活動，不能轉動，提高了連接時的穩定性，采用螺栓10連接，保證兩個自保護裝置91之間的連接穩固，保證了保護裝置9與第一桿身21和第二桿身22的穩固連接。

綜上所述，通過桿身2兩端的夾口1夾緊腳手架中的兩根桿，桿身2用于支撐作用，夾頭1用于連接作用，對腳手架的結構上進行連接加固，提高腳手架結構強度以及抗風能力，并且夾頭1隨著旋轉件4的轉動，可以連接不相互平行的腳手架連桿，也能將多個腳手架進行連接，加強了各個腳手架間的連接，提高牢固性，抗風的能力。

夾頭1的結構設計，方便整個裝置的拆卸與安裝，桿身2具有伸縮功能，利于適用于不同距離間的兩個連桿，夾頭1中的橡膠層7可以增大建筑施工用的抗風臨時裝置與連桿間的摩擦力，有助于連接的穩定，提高牢固性，保護裝置9的設置，是對夾頭1的一種保護，提高使用安全性，同時對整體結構的牢固性有所提高。

以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
