本發明涉及干掛法鋪貼石材或瓷磚領域。更具體地，涉及一種用于可拆卸干掛石材或瓷磚的組合掛件。

背景技術：

現有的石材及瓷磚鋪貼方法主要有兩種：

一是采用水泥砂漿的濕貼方法。其優點是施工工藝簡單，鋪貼成本低。但是存在以下缺點：①容易產生空鼓甚至脫落；②冬季施工受到影響；③石材及瓷磚的表面平整度需手工調整，效率低；④濕貼后不可拆卸；⑤舊石材及瓷磚的拆除不能再利用形成建筑垃圾；⑥消耗大量的水泥砂漿等資源。

二是采用龍骨架或角鋼背栓式干掛法。其優點是牢固可靠、飾面平整。但是存在以下缺點：①石材及瓷磚與基體(墻體)距離大，占用空間大；②施工技術復雜，鋪貼成本高；③石材及瓷磚的表面平整度需手工調整，效率低；④石材及瓷磚鋪貼后不可拆卸；⑤石材及瓷磚的拆除不能再利用形成建筑垃圾。

針對背栓式石材干掛法幕墻裝飾中存在的缺點，目前也提出一些改進的技術方案。cn203531309公開了一種大規格瓷磚的掛貼構件，該掛貼構件包括預埋扣和固定件，預埋扣由膨脹螺栓和內凹卡臺一體連接而成，固定件由按壓片、定位片和卡接頭一體連接而成，定位片用于大規格瓷磚的定位，通過卡接頭和內凹卡臺的按壓式卡接配合實現預埋扣和固定件的連接。使用該掛貼構件時，首先在墻上打孔，埋入預埋扣，然后在大規格瓷磚上用水泥砂漿抹面后貼于墻上，最后用固定件將瓷磚固定。上述技術方案雖然解決了采用龍骨或角鋼背栓式干掛法的瓷磚與基體(墻體)距離大的缺陷，但是不能解決鋪貼后可拆卸的問題，同時因基體(墻體)上打的孔會存在一定的誤差，該構件也不能調整瓷磚的鋪貼位置，使得基體(墻體)鋪貼瓷磚的整齊度受到影響，不能滿足建筑物外墻美觀的要求。

cn206110421公開了一種背栓式干掛石材幕墻可調節式組合掛件，包括f型掛件、倒f型掛件、l型鉸接件和調節螺栓，f型掛件通過調節螺栓與倒f型掛件裝配，l型鉸接件的水平邊為加長水平邊，在加長水平邊上制有調節長孔，倒f型掛件通過螺釘與l型鉸接件的加長邊連接，l型鉸接件的豎直變通過螺釘與次龍骨連接。上述的組合掛件雖然可以對石材的安裝位置進行調節，但是不能對安裝后單塊的石材進行拆卸，安裝中的石材也不能進行旋轉。

技術實現要素：

本發明要解決的技術問題是提供一種可拆卸、可調節的用于可拆卸干掛石材或瓷磚的組合掛件。

為解決上述技術問題，本發明采用下述技術方案：

一種用于可拆卸干掛石材或瓷磚的組合掛件，包括與基體(墻體)連接的平齒脹栓扣組件和與石材或瓷磚連接的平齒旋轉扣組件，所述平齒脹栓扣組件與平齒旋轉扣組件之間通過平齒和卡扣連接；

所述平齒脹栓扣組件包括脹栓扣、移動平齒扣、調整螺桿和固定螺桿，所述脹栓扣的一端為與基體(墻體)連接的膨脹螺栓，另一端設有第一卡扣，所述脹栓扣的本體上分別設有旋轉沉孔、支撐內螺紋孔和向上方延伸的方柱，所述移動平齒扣設有與方柱匹配對應的方孔、與旋轉沉孔匹配對應的調整內螺紋孔以及與支撐內螺紋孔匹配對應的固定螺紋孔，所述移動平齒扣上的方孔套接在方柱上，所述移動平齒扣的端面設有至少一個第一平齒和第一卡臺，所述調整螺桿的一端穿過調整內螺紋孔位于旋轉沉孔內，所述固定螺桿的一端穿過支撐內螺紋孔與固定螺紋孔連接；

所述平齒旋轉扣組件包括螺紋套、旋轉平齒扣和卡扣緊固件，所述螺紋套為具有外螺紋的環狀結構并通過外螺紋與石材或瓷磚連接，所述螺紋套的內側壁上開設有環形凹槽形成旋轉容腔，所述螺紋套中空的內部空間形成旋轉容體，所述旋轉平齒扣為圓形結構，其圓周部向外延伸形成一旋轉止脫部，該旋轉止脫部位于所述旋轉容腔內，旋轉平齒扣在旋轉容腔和旋轉容體內并可自由旋轉，所述旋轉平齒扣的表面設有至少一個與第一平齒匹配對應的第二平齒，所述旋轉平齒扣的表面上還設有第二卡臺，所述第二卡臺與第一卡臺匹配對應，所述旋轉平齒扣的表面還開設有一矩形孔形成移動容腔，該移動容腔的上下兩端面設有凹槽形成滑動容腔，所述第一卡扣的高度小于移動容腔的高度，所述卡扣緊固件為矩形形狀設置在所述旋轉平齒扣上滑動容腔和移動容腔內，并可在滑動容腔和移動容腔內滑動，所述卡扣緊固件的上下兩端設有滑動止脫部，滑動止脫部位于所述滑動容腔內，并能在滑動容腔內滑動，所述卡扣緊固件上設有與第一卡扣匹配對應的第二內凹卡臺，兩個第二內凹卡臺圍成移動容腔，第一卡扣可在移動容腔內移動。

優選地，所述旋轉平齒扣上設有至少一個與第一平齒匹配對應的第二平齒。

優選地，所述螺紋套的端面設置有扳手孔。

優選地，該組合掛件為工程塑料或金屬制成。

本發明的有益效果如下：

本發明的平齒脹栓扣組件和平齒旋轉扣組件采用平齒搭接和卡扣的形式連接，便于石材或瓷磚的安裝和拆卸，同時也可調整因鉆孔時發生的孔中心水平和垂直方向的偏差，保證石材或瓷磚橫向水平、縱向垂直的鋪貼效果。本發明的平齒旋轉扣組件可360°旋轉，可按照橫向、豎向鋪貼或選擇飾面花色、條紋方向等業主喜好旋轉調整。

本發明具有不用水泥砂漿、無龍骨、成本低、室內外皆可使用、節省資源、可拆卸、能調整石材或瓷磚間隙和鉆孔偏差的優點。由于本發明具有可拆卸的功能，可多次更換石材或瓷磚，如新的石材或瓷磚尺寸與舊的相同，原有的平齒卡扣組合掛件均可利用，不需重新在基體上畫線、鉆孔、推脹栓入孔等工作，只需更換石材或瓷磚，大大節約卡扣組合掛件耗材和鋪貼成本。同時，拆除下來的石材或瓷磚如完整無損可進入二級市場再次利用?；蛘撸瑢Σ鹦断聛韱我槐倔w的石材或瓷磚經過粉碎作為生產廠家原料再次利用。消除了建筑垃圾、提高了拆卸下來的石材或瓷磚利用效果、節約資源。

附圖說明

下面結合附圖對本發明的具體實施方式作進一步詳細的說明。

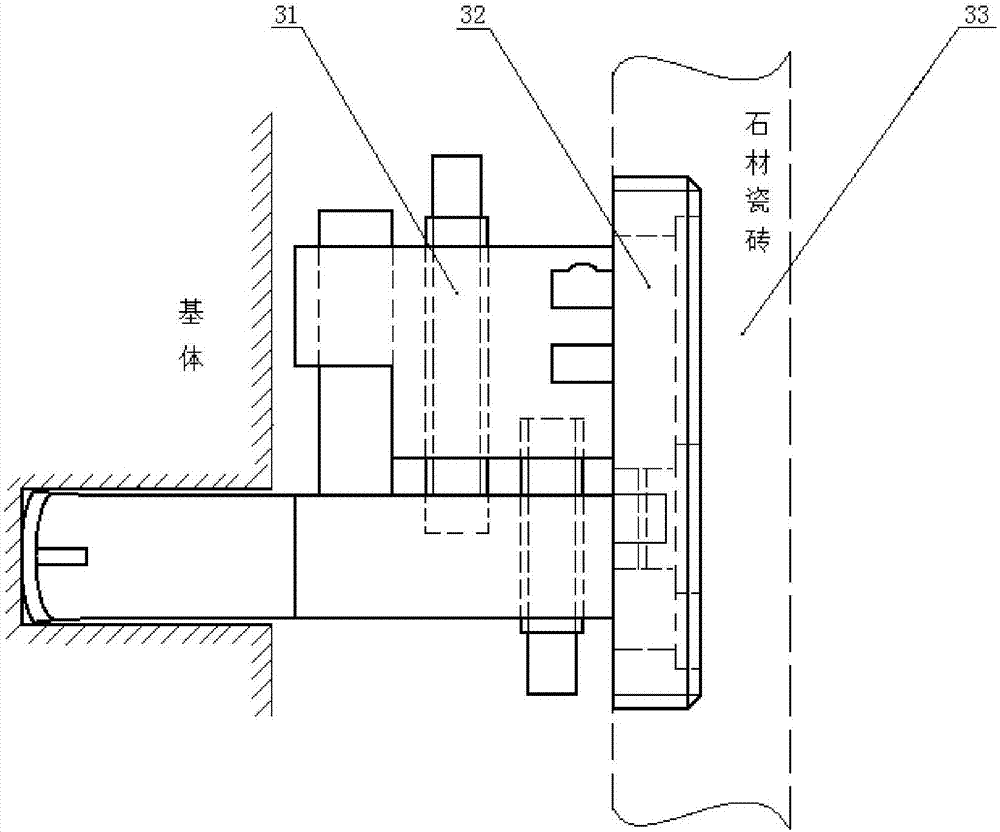

圖1示出本發明的結構示意圖。

圖2示出本發明的分解示意圖。

圖3示出本發明平齒脹栓扣組件的結構示意圖。

圖4示出本發明脹栓扣的結構示意圖。

圖5示出本發明脹栓扣的俯視圖。

圖6示出本發明移動平齒扣的結構示意圖。

圖7示出本發明移動平齒扣的俯視圖。

圖8示出本發明平齒旋轉扣組件的結構示意圖。

圖9示出本發明平齒旋轉扣組件的a-a剖面圖。

圖10示出本發明平齒旋轉扣組件的b-b剖面圖。

圖11示出本發明螺紋套的結構示意圖。

圖12示出本發明螺紋套的a-a剖面圖。

圖13示出本發明旋轉平齒扣的結構示意圖。

圖14示出本發明旋轉平齒扣的a-a剖面圖。

圖15示出本發明卡扣緊固件的結構示意圖。

圖16示出本發明卡扣緊固件的a-a剖面圖。

圖17示出本發明卡扣緊固件的b-b剖面圖。

圖18示出本發明止動腳架的結構示意圖。

圖19示出本發明止動腳架的右視圖。

圖20示出本發明遙控電動推桿與止動腳架組裝示意圖。

圖21示出本發明的安裝示意圖。

圖22示出本發明的調整垂直偏差示意圖。

圖23示出本發明的調整水平偏差示意圖。

圖24示出本發明的調整水平偏差剖面圖。

圖25示出本發明的調整垂直偏差剖面圖。

具體實施方式

為了更清楚地說明本發明，下面結合優選實施例和附圖對本發明做進一步的說明。附圖中相似的部件以相同的附圖標記進行表示。本領域技術人員應當理解，下面所具體描述的內容是說明性的而非限制性的，不應以此限制本發明的保護范圍。

如圖1和圖2所示，一種用于可拆卸干掛石材或瓷磚的組合掛件包括：平齒脹栓扣組件31和平齒旋轉扣組件32，平齒脹栓扣組件31一端采用脹栓形式與基體(墻體)固定連接，另一端通過平齒搭接和卡扣組合形式與平齒旋轉扣組件32連接，平齒旋轉扣組件32采用螺紋形式與石材或瓷磚33固定連接，石材或瓷磚33的背面設有螺紋孔。

如圖3所示，平齒脹栓扣組件31包括：脹栓扣311、調整螺桿312、移動平齒扣313和固定螺桿314。如圖4和圖5所示，脹栓扣311包括脹栓本體3111，脹栓本體3111上設有向上方延伸的方柱3112、旋轉沉孔3113和支撐內螺紋孔3114，脹栓本體3111的一端通過膨脹螺栓與基體(墻體)連接，另一端設有第一卡扣3115。如圖6和圖7所示，移動平齒扣313大體呈矩形塊形狀，其上分別設有與方柱3112對應的方孔3131、與旋轉沉孔3113對應的調整螺紋孔3132以及與支撐內螺紋孔3114對應的固定螺紋孔3135，移動平齒扣313的端部還設有第一平齒3134和第一卡臺3133。如圖3所示，方孔3131套接在方柱3112上，調整螺桿312的一端通過螺紋穿過調整螺紋孔3132位于旋轉沉孔3113內，固定螺桿314的一端通過螺紋穿過支撐內螺紋孔3114與固定螺紋孔3135固定連接。隨著調整螺桿312的旋轉，移動平齒扣313沿著方柱3112上下移動，當移動平齒扣313移動到合適位置后，通過固定螺桿314將移動平齒扣313與脹栓扣311的位置固定。由于螺紋傳動使移動平齒扣313通過方孔沿著脹栓扣上面的方柱3112上下移動，用以調整因鉆孔時產生的脹栓孔中心垂直方向偏差。

如圖8-10所示，平齒旋轉扣組件32包括螺紋套321、旋轉平齒扣322和卡扣緊固件323，如圖11和圖12所示，螺紋套321為具有外螺紋3211的環狀結構，并通過外螺紋3211與石材或瓷磚33連接，螺紋套321的內側壁上開設有環形凹槽形成旋轉容腔3212，螺紋套321中空的內部空間形成旋轉容體3213，螺紋套321的端面還設有扳手孔3214。扳手孔3214用于將螺紋套321與石材或瓷磚33連接時，插入扳手旋轉螺紋套321。

如圖13和14所示，旋轉平齒扣322包括圓形結構的旋轉柱體3222，旋轉柱體3222的圓周部向外延伸形成旋轉止脫部3221，旋轉柱體3222的外端面設有至少一個與第一平齒3134匹配對應的第二平齒3224，旋轉柱體3222的外端面上還設有第二卡臺3223，第二卡臺3223與第一卡臺3133匹配對應。旋轉柱體3222上還開設有矩形孔形成移動容腔3226，移動容腔3226的上下兩內端面設有凹槽形成滑動容腔3225。移動容腔3226的高度大于第一卡扣3115的高度。

如圖15-17所示，卡扣緊固件323為矩形形狀，其上設置有兩個第二內凹卡臺3231，第二內凹卡臺3231與第一卡扣3115相互卡合連接，卡扣緊固件323的上下兩端為滑動止脫部3232，滑動止脫部3232位于滑動容腔3225內，并能在滑動容腔3225內滑動。兩個第二內凹卡臺3231圍成的空間形成移動容腔3233，第一卡扣3115可在移動容腔3233內上下移動。

如圖9和圖10所示，旋轉平齒扣322位于螺紋套321的旋轉容腔3212和旋轉容體3213內，旋轉止脫部3221位于旋轉容腔3212內，旋轉平齒扣322能夠在螺紋套321內自由旋轉，因旋轉止脫部3221被旋轉容腔3212所限制，旋轉平齒扣322將不能從螺紋套321內脫落。旋轉平齒扣322可以360°左右旋轉，從而石材或瓷磚也可360度旋轉，這樣的結構可以滿足石材或瓷磚按照橫向、豎向鋪貼或選擇飾面花色、條紋方向等業主喜好的方式布置?？劬o固件323位于滑動容腔3225和移動容腔3226內，滑動止脫部3232位于滑動容腔3225內，卡扣緊固件323能夠在滑動容腔3225內左右滑動，因滑動止脫部3232被滑動容腔3225所限制，卡扣緊固件323不能從旋轉平齒扣322內脫落?？劬o固件323可以在旋轉平齒扣322內左右移動，可調整因鉆孔產生的脹栓孔中心水平的偏差。第一卡扣3115在移動容腔3233內上下移動，可調整因鉆孔產生的脹栓孔中心垂直的偏差。在干掛石材或瓷磚施工中實際鉆孔的孔中心與理論孔中心是存在水平或垂直方向的偏差，這些偏差會影響石材或瓷磚鋪貼質量，也影響卡扣卡緊的效果。平齒脹栓扣組件31與平齒旋轉扣組件32在連接過程中具有調整因鉆孔時產生的脹栓孔中心水平或垂直方向偏差，保證石材或瓷磚橫平、豎直和卡扣卡緊的效果。

如圖2所示，移動平齒扣313上的第一平齒3134與旋轉平齒扣322上的第二平齒3224采用搭接形式連接，便于安裝和拆卸的同時使平齒脹栓扣組件31可穩定承擔石材或瓷磚的重量。通過第一卡扣3115與卡扣緊固件323以及第二卡臺3223與第一卡臺3133的連接，可使平齒旋轉扣組件32與平齒脹栓扣組件31的連接牢固穩定，同時也易于拆卸。如圖7和圖13所示，第一平齒3134的橫向寬度與第二平齒3224的橫向寬度不相等，第一平齒3134的橫向寬度小于第二平齒3224的橫向寬度，因此第一平齒3134可以在第二平齒3224的表面左右移動，用以消除鉆孔時產生的孔中心水平方向偏差。同理，第一卡臺3133的橫向寬度小于第二卡臺3223的橫向寬度，第一卡臺3133可在第二卡臺3223的表面左右移動，用以消除鉆孔時產生的孔中心水平方向偏差。如圖13和圖15所示，第一卡扣3115與卡扣緊固件323卡合連接，卡扣緊固件323可在滑動容腔3225與移動容腔3226內左右滑動，用以消除鉆孔時產生的孔中心水平方向偏差。如圖2所示，第一卡扣3115可在移動容腔3233內上下移動，可調整因鉆孔產生的脹栓孔中心垂直的偏差。

本發明的平齒卡扣組合掛件中各零件采用工程塑料加工成型，也可采用金屬材料加工成型。用于本發明的技術方案中干掛的石材或瓷磚33要在背面預制或加工完成與螺紋套321相匹配的內螺紋沉孔。石材或瓷磚背面的內螺紋沉孔孔徑大小應依據螺紋套321的尺寸大小而定；石材或瓷磚背面的內螺紋沉孔數量多少應依據石材或瓷磚尺寸大小和干掛石材或瓷磚空間高度而定。

預制是指在石材或瓷磚生產過程中按要求制作完成石材或瓷磚背面的內螺紋沉孔，在生產過程中加工完成符合要求的內螺紋沉孔可實現批量生產，降低干掛的石材或瓷磚成本；

加工是指在石材或瓷磚生產過程中沒有按要求制作完成石材或瓷磚背面的內螺紋沉孔，干掛前需要人工戓使用專用設備按要求現場加工石材或瓷磚背面的內螺紋沉孔。用于本發明的技術方案中干掛用石材或瓷磚背面內螺紋沉孔與螺紋套321通過螺紋連接。

使用本發明的組合掛件鋪貼石材或瓷磚時，為保證石材或瓷磚表面平整度所使用的裝置包括：遙控水平儀和遙控電動推桿以及止動腳架。

1、遙控水平儀。在紅外線或激光水平儀上加裝紅外線或激光遙控發射器，加裝后的水平儀所發射出的紅外線或激光光線轉變成能夠被接收傳感器接收的光線信號源，使紅外線或激光水平儀變成一臺具有遙控發射器功能的遙控水平儀。

2、遙控電動推桿。在電動推桿上加裝與上述遙控水平儀匹配的紅外線或激光遙控接收器，用遙控接收器遙控控制電動推桿工作電源，從而控制電動推桿推進行程停止。遙控接收器通過設置在推桿桿身上并可沿桿身滑動的遙控接收口接收遙控水平儀所發射的光線信號。在電動推桿推進脹栓入孔工序時，當電動推桿上遙控接收口接收到遙控水平儀發射的光束信號時，電動推桿內的光電行程開關關閉電動推桿工作電源，電動推桿停止推進工作。按照這種原理，可使所有脹栓扣311中的第一卡扣3115外端停留在事先確定的同一平面上。如圖1和圖2所示，因為第一卡扣3115外端與移動平齒扣313中的平齒3124的外端距離是固定的、相等的，也就是保證了移動平齒扣312中的平齒3124的外端在同一平面上，所以，能夠保證石材或瓷磚飾面在同一平面上。

3、止動腳架。如圖18-20所示，止動腳架567與遙控電動推桿568機殼前端固定連接，不與推桿連接。止動腳架作用是阻止電動推桿機殼與推桿一同行進，保持電動推桿工作時機殼不動。整個電動推桿推動脹栓入孔工序是推桿自動完成，不受人為力量大小、速度快慢影響脹栓入孔的深度。用以消除人工推送時，在電動推桿已被遙控停止了，人工還要繼續推進造成脹栓外端實際停留位置不在同一平面內。

使用本發明的組合掛件鋪貼石材或瓷磚的步驟：如圖21所示。

步驟1：清理基體(墻體)表面。在需要干掛石材或瓷磚基體(墻體)562上清理基體(墻體)表面附著物，按照施工要求劃線標定需鉆孔563位置，然后鉆孔并清理孔屑。

步驟2：安放遙控水平儀561。按照事前確定的石材或瓷磚距基體(墻體)表面562距離計算出安放遙控水平儀距基體(墻體)表面562的平行距離后，安放遙控水平儀561并打開遙控水平儀，調整后遙控水平儀561發射出平行基體(墻體)的abcd光束面566。

步驟3：調整確定遙控接收口位置。根據石材或瓷磚距基體(墻體)表面562距離、遙控電動推桿568行程和遙控水平儀561發射出abcd光束面566距基體(墻體)表面562距離位置等調整確定遙控電動推桿桿身上的遙控接收口569位置，保證脹栓扣外端即第一卡扣3115停留在abcd預先確定的平面565上。

步驟4：安裝止動腳架。如圖20所示，安裝止動腳架。

步驟5：推動脹栓入孔。脹栓本體3111放入推桿夾頭內，用脹栓本體3111底部對準脹栓孔563后開動遙控電動推桿，推桿自動向前推動脹栓入孔。由于止動腳架567與遙控電動推桿568機殼連接并阻止機殼隨推桿一同前進，消除人工推動電動推桿對脹栓入孔深度影響。

如圖21所示，電動推桿桿身上的遙控接收口569與推桿同步推進。當遙控接收口569前行到遙控水平儀發射出abcd光束面566時將接收到光束信號，此時電動推桿內遙控接收器會指示遙控電動推桿上的光電行程開關關閉電動推桿電源，遙控電動推桿停止推進工作，此時第一卡扣3115外端停留在預先確定好的abcd平面565上。依步驟5操作，確保所有脹栓第一卡扣3115外端會停留在同一abcd平面565上，因為脹栓第一卡扣3115外端與石材或瓷磚背面距離是固定的、相等的，所以，能夠保證石材或瓷磚飾面在同一abcd平面565上。

步驟6，調整脹栓扣為垂直狀態。在脹栓入孔后，脹栓扣311在基體(墻體)外露部分可能存在不垂直現象，需要對脹栓扣311不垂直現象調整，使每一個脹栓扣311在基體(墻體)外露部分保證垂直狀態。

步驟7，安裝平齒脹栓扣組件31其他零件。如圖3所示，在脹栓扣311上安裝移動平齒扣313和調整螺桿312，其中：移動平齒扣313中的方孔3131與脹栓扣311上面的方柱3112套接，移動平齒扣313通過方孔3131沿著脹栓扣311上面的方柱3112可以上下移動。

調整螺桿312中的螺桿分別與移動平齒扣313中的調整內螺紋孔3132和脹栓扣311中的旋轉沉孔3113連接。

步驟8，平齒水平位置調整。如圖22所示，由于實際鉆孔的孔中心與理論劃線孔中心會存在垂直方向的偏差，孔中心垂直方向偏差造成一行上的移動平齒扣313上第一卡臺3133和第一平齒3134不在同一水平線，會影響石材或瓷磚鋪貼質量。

按照石材或瓷磚周邊預留間隙和第一平齒3134距石材或瓷磚周邊距離以及石材或瓷磚上移動平齒扣313之間的距離(事先會計算好)確定第一卡臺3133和第一平齒3134水平位置。用水平儀投射第一平齒3134位置水平線或設置水平拉線，左或右轉動調整螺桿312，由于螺紋傳動使移動平齒扣313通過方孔3131沿著脹栓扣311上面的方柱3112上下移動，把第一平齒3134調整到水平儀投射水平線或設置的水平拉線上。每一個移動平齒扣313通過上下調整后能夠保證每一行移動平齒扣313上的第一卡臺3133和第一平齒3134在同一水平線上。

平齒脹栓扣組件31能夠調整孔中心偏差大小會影響平齒卡扣組合掛件結構尺寸，即可調整孔中心偏差越大，平齒卡扣組合掛件結構尺寸越大。

步驟9，固定移動平齒扣。移動平齒扣313位置調整到同一水平線上后，安裝固定螺桿314，其中：固定螺桿314分別與支撐內螺紋孔3114和固定螺紋孔3135連接，使移動平齒扣313位置固定。

步驟10，組裝平齒旋轉扣組件。將螺紋套321、旋轉平齒扣322和卡扣緊固件323按要求組裝在一起，其中：旋轉平齒扣322中的滑動容腔3225和移動容腔3226分別與卡扣緊固件323中滑動止脫部3232和第二內凹卡臺3231連接。

螺紋套321中的旋轉容腔3212和旋轉容體3213分別與旋轉平齒扣322中的旋轉止脫部3221和旋轉柱體3222連接，旋轉平齒扣322可以在螺紋套中的旋轉容腔3212和旋轉容體3213內360°左右旋轉。

旋轉平齒扣322可以360°左右旋轉，目的是滿足石材或瓷磚按照橫向、豎向鋪貼或選擇飾面花色、條紋方向等業主喜好。

步驟11，連接石材或瓷磚。將組裝好的平齒旋轉扣組件32與用于干掛的石材或瓷磚33組裝在一起，其中：平齒旋轉扣組件32中的螺紋套321與用于干掛的石材或瓷磚33背面內螺紋沉孔固定連接，利用螺紋套中扳手孔3214轉動平齒旋轉扣組件32至固定不動。

步驟12，調整旋轉平齒位置。由于旋轉平齒扣322可以360°左右旋轉，在平齒旋轉扣組件32與石材或瓷磚33組裝后，旋轉平齒扣322上的第二卡臺3223和第二平齒3224可能處于不是水平狀態，在與平齒脹栓扣組件31安裝前應調整旋轉平齒扣322上的第二卡臺3223和第二平齒3224至橫向水平位置。

步驟13，安裝石材或瓷磚。將組裝好的平齒旋轉扣組件32與石材或瓷磚33組合體安裝在平齒脹栓扣組件31上，其中：移動平齒扣313上的第一卡臺3133和第一平齒3134分別與旋轉平齒扣322上的第二卡臺3223和第二平齒3224連接，旋轉平齒扣322上的第二平齒3224在移動平齒扣313上的第一平齒3134上方；同時，脹栓扣311上的第一卡扣3115與卡扣緊固件323連接，卡扣卡緊石材或瓷磚不脫落。第一卡扣3115可以在卡扣緊固件323上的移動容腔內上下移動，用以調整因鉆孔時發生的孔中心垂直方向偏差。

平齒脹栓扣組件31和平齒旋轉扣組件32采用平齒搭接和卡扣形式連接，其目的是利于石材或瓷磚的安裝和拆卸。平齒脹栓扣組件31和平齒旋轉扣組件32采用平齒搭接和卡扣形式連接過程中可以調整因鉆孔時發生的孔中心水平和垂直方向偏差，保證石材或瓷磚橫向水平、縱向垂直以及卡扣連接的效果。

在干掛石材或瓷磚施工中基體(墻體)上實際鉆孔的孔中心與理論孔中心是存在水平或垂直方向的偏差，這些偏差會影響石材或瓷磚鋪貼質量，也影響卡扣卡緊的效果。所以，平齒脹栓扣組件31與平齒旋轉扣組件32在連接過程中必須具有調整因鉆孔時產生的脹栓孔中心水平或垂直方向偏差，保證石材或瓷磚橫平、豎直和卡扣卡緊的效果。

平齒卡扣組合掛件調整因鉆孔時產生的脹栓孔中心水平或垂直方向偏差原理如下：

1、調整因鉆孔時發生的孔中心水平方向偏差

1)、如圖23所示，如果鉆孔時不發生孔中心水平方向偏差，移動平齒扣313與旋轉平齒扣322縱向二中心線重合，兩平齒居中搭接。

如果鉆孔時發生了孔中心水平方向左或右偏差l，也就是移動平齒扣312縱向中心線與旋轉平齒扣322縱向中心線(可視為固定不動)產生偏差l。由于第一平齒3134與第二平齒3224和第一卡臺3133與第二卡臺3223橫向寬度不同，即窄的平齒和卡臺可以在寬的平齒和卡臺上水平方向移動。設窄的平齒和卡臺寬度為d1，設寬的平齒和卡臺寬度為d2，其橫向寬度關系是d2≥d1+2l，即窄的平齒和卡臺在寬的平齒和卡臺上水平方向左右滑動距離要大于或等于需要調整鉆孔產生的水平方向偏差l。用平齒和卡臺寬度不同調整因鉆孔時發生的孔中心偏差l，保證平齒搭接和卡臺連接的效果。

2)、卡扣緊固件323可以沿滑動容腔3225在移動容腔3226內水平方向滑動，其目的是調整因鉆孔時產生的脹栓孔中心水平方向偏差l。

如圖24所示，如果鉆孔時不發生孔中心水平方向偏差，脹栓扣311與旋轉平齒扣322縱向二中心線重合，第一卡扣居中卡合連接。

如果鉆孔時發生了孔中心水平方向左或右偏差l，也就是脹栓扣311縱向中心線與旋轉平齒扣322縱向中心線(可視為固定不動)產生偏差l。第一卡扣3115卡緊時，卡扣緊固件323在第一卡扣3115引導下可以沿滑動容腔3225在移動容腔3226內水平方向左右滑動用以調整鉆孔時產生的水平方向偏差l。設卡扣緊固件323寬度為d1，設移動容腔3226寬度為d2，其橫向寬度關系是d2≥d1+2l，即卡扣緊固件323在移動容腔3226內水平方向左右滑動距離要大于或等于需要調整鉆孔產生的水平方向偏差l。用此調整因鉆孔時發生的孔中心偏差l，保證第一卡扣3115連接的效果。

2、調整因鉆孔時發生的孔中心垂直方向偏差

1)、如果鉆孔時發生了孔中心垂直方向上或下偏差，移動平齒扣313通過調整螺桿312調整到水平儀投射平齒位置水平線或設置的水平拉線上。

2)、第一卡扣3115可以在卡扣緊固件323上的移動容腔3233內上下移動，用以調整因鉆孔時發生的孔中心垂直方向偏差。

如圖25所示，如果鉆孔時不發生孔中心垂直方向偏差，第一卡扣3115橫向中心線與卡扣緊固件323橫向中心線重合，第一卡扣橫向居中連接。

如果鉆孔時發生了孔中心垂直方向上或下偏差l，也就是第一卡扣3115橫向中心線與卡扣緊固件323橫向中心線(可視為固定不動)產生偏差l。第一卡扣3115將以偏離卡扣緊固件323橫向中心線上或下l距離與卡扣緊固件323連接，即第一卡扣3115可以在卡扣緊固件323上的移動容腔3233內上下移動。設第一卡扣3115高度為d1，設移動容腔3233高度為d2，其縱向高度關系是d2≥d1+2l，即第一卡扣3115在移動容腔3233內垂直方向上下滑動距離要大于或等于需要調整鉆孔產生的垂直方向偏差l，保證卡扣連接的效果。

以上能夠調整鉆孔產生的水平或垂直方向偏差l大小會影響平齒卡扣組合掛件結構尺寸。

步驟14，調整石材或瓷磚間隙。每塊石材或瓷磚安裝完都要按照事先確定的石材或瓷磚間隙或左或右調整與相鄰石材或瓷磚橫向間距。由于移動平齒扣313上的第一卡臺和第一平齒橫向寬度與旋轉平齒扣322上的第二卡臺和第二平齒橫向寬度不相等，即窄的卡臺和平齒可以在寬的卡臺和平齒上水平方向移動，除用以調整鉆孔時產生的孔中心水平偏差外，還可以水平方向調整石材或瓷磚之間橫向間距。同樣，卡扣緊固件323可以在旋轉平齒扣322中滑動容腔3225和移動容腔3226內作水平方向滑動，除用以調整鉆孔時產生的孔中心水平偏差外，還可以水平方向調整石材或瓷磚之間橫向間距。

步驟15，清理石材或瓷磚飾面。每塊石材或瓷磚安裝完要清理石材或瓷磚飾面，保證鋪貼完的石材或瓷磚飾面清潔。

顯然，本發明的上述實施例僅僅是為清楚地說明本發明所作的舉例，而并非是對本發明的實施方式的限定，對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動，這里無法對所有的實施方式予以窮舉，凡是屬于本發明的技術方案所引伸出的顯而易見的變化或變動仍處于本發明的保護范圍之列。
