本實用新型涉及一種鋼筋混凝土水池，具體涉及一種鋼筋混凝土水池結構伸縮縫的構造形式。

背景技術：

目前，隨著城市基礎設施建設迅速發展，自來水廠及污水處理廠成為城市化建設不可缺失的重要部分，現階段集成化的給排水工藝設計已成主流趨勢、而隨之帶來的是大量水池結構尺寸超過不設縫的上限。目前，大多數水池均采用底板、池壁設置完全縫(或引發縫)的形式將整體水池結構單元劃分為多個單獨單元以滿足施工及使用階段溫度應力的釋放要求。然而，相較于暴露于空氣中的池壁，坐落于地基上的底板受到土體或巖體的約束作用較強，且季節交替產生的溫度差異較小，不易因施工或使用階段產生的溫度應力而致的開裂或破壞；另一方面底板設置完全縫(或引發縫)導致水池結構整體性變差，易導致設縫處產生沉降差，且底板設縫處止水帶施工困難，混凝土澆搗難以密實，易產生滲漏情況。

技術實現要素：

本發明的目的是要解決上述現有技術的不足之處，而提供一種鋼筋混凝土水池結構的伸縮縫構造，底板采用了后澆帶(或加強帶)而非傳統的完全縫(或引發縫)形式，有效提高底板受力的整體性，解決底板設縫時止水帶施工困難導致的易漏水問題，同時兼顧節約成本及縮短工期的優勢。

為實現上述目的，本實用新型的技術方案是：

一種鋼筋混凝土水池結構的伸縮縫構造，包括鋼筋混凝土底板、設置于鋼筋混凝土底板兩側的池壁，其特征在于：還包括底板后澆帶、池壁完全縫、橡膠止水帶，所述鋼筋混凝土底板中設置底板后澆帶，池壁中設置池壁完全縫并在池壁完全縫處采用橡膠止水帶止水。

較佳的，在上述的鋼筋混凝土水池結構的伸縮縫構造中，所述鋼筋混凝土底板與池壁之間設有施工縫。

較佳的，在上述的鋼筋混凝土水池結構的伸縮縫構造中，所述底板后澆帶的寬度為1～2m。

較佳的，在上述的鋼筋混凝土水池結構的伸縮縫構造中，所述池壁完全縫的寬度為30mm。

較佳的，在上述的鋼筋混凝土水池結構的伸縮縫構造中，所述橡膠止水帶預埋在底板后澆帶中間位置為界澆筑的一側池壁上。

本實用新型的有益效果是：底板采用了后澆帶(或加強帶)代替傳統的完全縫(或引發縫)形式，有效提高了底板受力整體性，避免現有技術中底板設置完全縫(或引發縫)時止水帶施工困難導致的易漏水問題，并避免了底板設置完全縫(或引發縫)導致的沉降差問題，同時兼顧節約成本及縮短工期的優勢。

附圖說明

圖1為鋼筋混凝土水池結構的伸縮縫構造的立體結構示意圖；

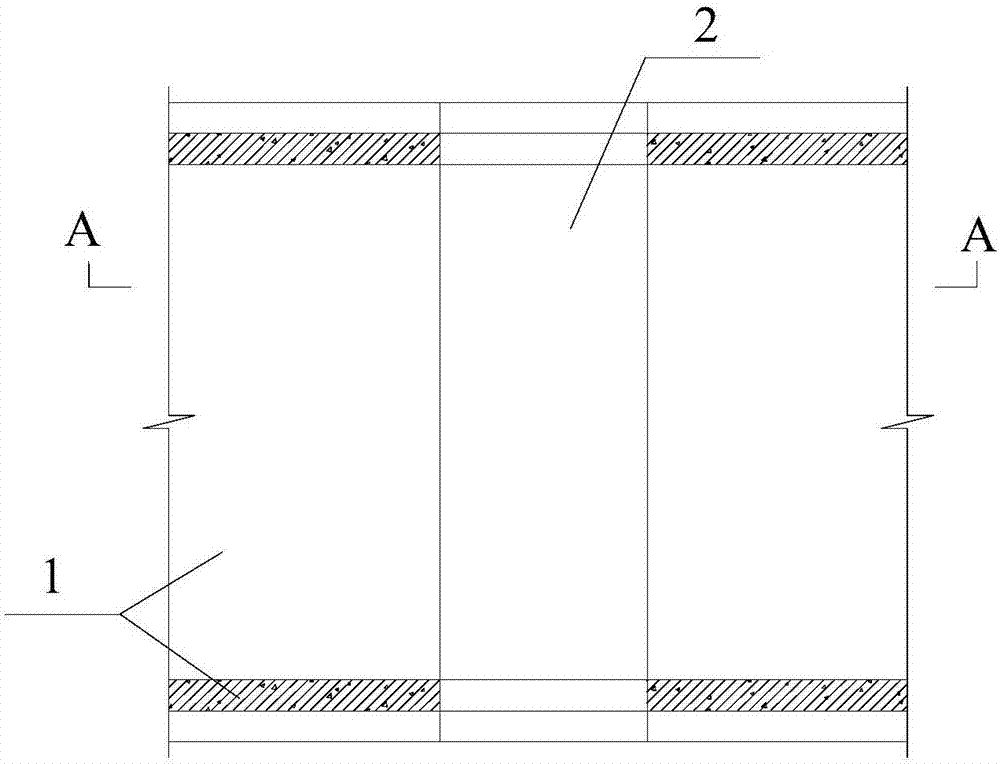

圖2為先施工的底板及其后澆帶的結構示意圖；

圖3為圖2中沿A-A剖視圖；

圖4為后澆筑池壁時設置完全縫示意圖之一；

圖5為圖4是沿B-B剖視圖；

圖6為后澆筑池壁時設置完全縫示意圖之二；

圖7為圖6中沿C-C剖視圖。

圖中：1鋼筋混凝土底板、2底板后澆帶(或加強帶)、3池壁完全縫(或引發縫)、4橡膠止水帶、5施工縫、6池壁。

具體實施方式

以下結合附圖通過實施例對本實用新型的特征及其它相關特征作進一步詳細說明，以便于本領域技術人員的理解：

如圖1至圖7所示，本實施例提供的一種鋼筋混凝土水池結構的伸縮縫構造，包括鋼筋混凝土底板1、設置于鋼筋混凝土底板1兩側的池壁6，其特征在于：還包括底板后澆帶(或加強帶)2、池壁完全縫3、橡膠止水帶4，所述鋼筋混凝土底板1中設置底板后澆帶2，池壁(6)中設置池壁完全縫3并在池壁完全縫3處采用橡膠止水帶4止水。本實施例中底板1采用了后澆帶(或加強帶)2代替傳統的完全縫(或引發縫)形式，有效提高了底板受力整體性，避免現有技術中底板1設置完全縫(或引發縫)時止水帶施工困難導致的易漏水問題，并避免了底板1設置完全縫(或引發縫)導致的沉降差問題，同時兼顧節約成本及縮短工期的優勢。

較佳的，在上述的鋼筋混凝土水池結構的伸縮縫構造中，由于所述鋼筋混凝土底板1與池壁6先后施工，所述鋼筋混凝土底板1與池壁6之間設有施工縫5。

較佳的，在上述的鋼筋混凝土水池結構的伸縮縫構造中，所述底板后澆帶2的寬度為1～2m，在滿足底板1在施工及使用階段溫度應力的釋放要求的前提下，有效提高了底板1受力整體性，避免了底板1設置完全縫導致易漏水問題和沉降差問題。

較佳的，在上述的鋼筋混凝土水池結構的伸縮縫構造中，所述池壁6完全縫3的寬度為30mm，以滿足池壁在施工及使用階段溫度應力的釋放要求。

本實用新型的鋼筋混凝土水池結構的伸縮縫構造的施工方法包括如下步驟：步驟一，如圖2，3所示，澆筑鋼筋混凝土底板1時，留出1～2m寬度設置后澆帶(或加強帶)2；步驟二，如圖4，5所示，待后澆帶(或加強帶)2的混凝土達到相應強度時，繼續澆筑上部池壁6，在底板后澆帶(或加強帶)2中間位置為界澆筑一側池壁6并預埋橡膠止水帶4；步驟三，如圖6，7所示，待一側池壁6達到相應強度時，澆筑另一側池壁6并與另一側池壁6留出30mm左右的縫即池壁完全縫(或引發縫)3。

上述描述僅是對本發明較佳實施例的描述，并非對本發明范圍的任何限定，本發明領域的普通技術人員根據上述揭示內容做的任何變更、修飾，均屬于權利要求書的保護范圍。
