本實用新型涉及曲面玻璃加工技術領域，尤其涉及一種曲面玻璃打孔定位裝置。

背景技術：

曲面玻璃包含蓋板玻璃和背板玻璃，曲面蓋板玻璃由于顏值高和觸感好，開始應用于多款旗艦手機品牌，未來受益于LED顯示屏的應用和趨勢，曲面蓋板玻璃有望實現快速滲透和普及，蓋板玻璃和背板玻璃的創新都將帶來智能手機單機玻璃價值量的提升，為玻璃產業帶來新的市場增量。

從加工環節看，曲面玻璃由于其為曲面結構，傳統的夾具不易裝夾，且不易調節，導致加工的精度很低，對于有著高標準和高要求的曲面玻璃來說，無疑是一個很嚴重的問題。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種曲面玻璃打孔定位裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種曲面玻璃打孔定位裝置，包括底座，所述底座的上方設有兩組平行的支撐板，所述支撐板之間設有套筒，所述套筒為空心結構，套筒的兩端均設有轉軸，所述轉軸貫穿支撐板，且轉軸與支撐板轉動連接，轉軸遠離套筒的一端安裝有環形手輪，套筒的側邊設有第一矩形通孔，所述第一矩形通孔的內側由外向內依次設有第一凹槽、第二凹槽，所述第一凹槽的內部嵌裝有曲面玻璃，所述第二凹槽的內部嵌裝有支撐件，所述支撐件為弧形條狀結構，支撐件設有多組，且至少有兩組，第一矩形通孔的一側設有緊固裝置，且緊固裝置位于套筒的側邊上，所述緊固裝置包括支架、長螺栓、橡膠墊，所述支架包括第一桿段和第二桿段，所述第一桿段的一端連接有第二桿段的一端，且第一桿段和第二桿段垂直，第一桿段的另一端固定在套筒的側邊上，第二桿段的側邊設有螺紋孔，所述螺紋孔內安裝有長螺栓，所述長螺栓靠近套筒的一端安裝有橡膠墊。

優選的，所述套筒上與第一矩形通孔相背的一側設有第二矩形通孔，底座的上方設有集渣盒，且集渣盒位于第二矩形通孔的正下方。

優選的，所述長螺栓與套筒的軸心線垂直。

優選的，所述轉軸與套筒焊接連接，且轉軸與套筒同軸心，轉軸與支撐板垂直。

優選的，所述支撐板與底座的上表面垂直，且支撐板與底座焊接連接。

優選的，所述緊固裝置設有多組，且至少有兩組，緊固裝置沿套筒的長度方向均勻布置。

與現有技術相比，本實用新型的有益效果是：

本實用新型中，根據鉆孔的大概位置，將支撐件嵌裝在非鉆孔位置的下方的第二凹槽內，將曲面玻璃放置在支撐件的上方且嵌裝在第一凹槽的內部，旋轉長螺栓，將橡膠墊壓在曲面玻璃上，即可將曲面玻璃很好的固定?。桓鶕?jù)鉆孔位置的變化，通過旋轉和軸向拉伸環形手輪進行調節，這樣曲面各個位置均可加工到位；同時，通過設置支撐件可很好的保持曲面玻璃的剛性，避免因剛性不足而斷裂；操作非常方便，裝夾穩定，提高了加工的精度。

附圖說明

圖1為本實用新型提出的一種曲面玻璃打孔定位裝置的結構示意圖；

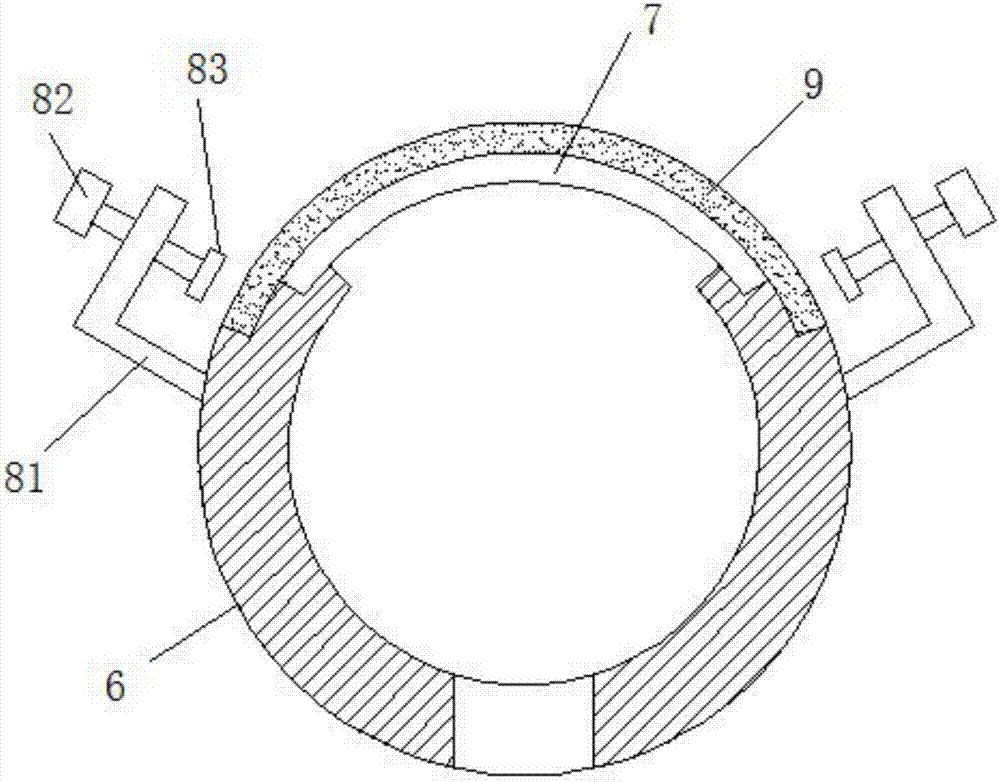

圖2為本實用新型提出的一種曲面玻璃打孔定位裝置的套筒的橫截面示意圖；

圖3為本實用新型提出的一種曲面玻璃打孔定位裝置的曲面玻璃的結構示意圖；

圖4為本實用新型提出的一種曲面玻璃打孔定位裝置的支撐件的結構示意圖。

圖中：1集渣盒、2底座、3支撐板、4環形手輪、5轉軸、6套筒、7支撐件、8緊固裝置、81支架、82長螺栓、83橡膠墊、9曲面玻璃。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照?qǐng)D1-4，一種曲面玻璃打孔定位裝置，包括底座2，底座2的上方設有兩組平行的支撐板3，支撐板3之間設有套筒6，套筒6為空心結構，套筒6的兩端均設有轉軸5，轉軸5貫穿支撐板3，且轉軸5與支撐板3轉動連接，轉軸5遠離套筒6的一端安裝有環形手輪4，套筒6的側邊設有第一矩形通孔，第一矩形通孔的內側由外向內依次設有第一凹槽、第二凹槽，第一凹槽的內部嵌裝有曲面玻璃9，第二凹槽的內部嵌裝有支撐件7，支撐件7為弧形條狀結構，支撐件7設有多組，且至少有兩組，第一矩形通孔的一側設有緊固裝置8，且緊固裝置8位于套筒6的側邊上，緊固裝置8包括支架81、長螺栓82、橡膠墊83，支架81包括第一桿段和第二桿段，第一桿段的一端連接有第二桿段的一端，且第一桿段和第二桿段垂直，第一桿段的另一端固定在套筒6的側邊上，第二桿段的側邊設有螺紋孔，螺紋孔內安裝有長螺栓82，長螺栓82靠近套筒6的一端安裝有橡膠墊83，套筒6上與第一矩形通孔相背的一側設有第二矩形通孔，底座2的上方設有集渣盒1，且集渣盒1位于第二矩形通孔的正下方，長螺栓82與套筒6的軸心線垂直，轉軸5與套筒6焊接連接，且轉軸5與套筒6同軸心，轉軸5與支撐板3垂直，支撐板3與底座2的上表面垂直，且支撐板3與底座2焊接連接，緊固裝置8設有多組，且至少有兩組，緊固裝置8沿套筒6的長度方向均勻布置。

工作時，根據鉆孔的大概位置，將支撐件7嵌裝在非鉆孔位置的下方的第二凹槽內，將曲面玻璃9放置在支撐件7的上方且嵌裝在第一凹槽的內部，旋轉長螺栓82，將橡膠墊83壓在曲面玻璃9上，這樣，即可通過鉆具對曲面玻璃9進行鉆孔，根據鉆孔位置的變化可通過環形手輪4的旋轉和軸向拉伸以進行調節，操作非常方便，對于曲面玻璃9鉆孔具有很好的新穎性和實用性。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
