本實用新型涉及建筑構件生產用的工具，具體涉及一種用于預制疊合板的模具。

背景技術：

預制疊合板是常用的裝配式建筑構件之一，是在專用模具中澆筑成型。當前使用的模具參照附圖1，邊模的端部之間用螺栓固定連接，尺寸無法調整，因此只能是一件模具對應一種尺寸的疊合板，通用性差。不同建筑項目需要的疊合板長、寬等尺寸往往不同，就要更換整套模具，甚至有的模具只能廢棄，浪費模具材料、增加生產成本。

技術實現要素：

為了解決上述問題，本實用新型提供了一種用于預制疊合板的模具，其尺寸可調，減少材料浪費、節約生產成本。

本實用新型采用的技術方案如下：

一種用于預制疊合板的模具，包括兩個邊模和兩個尺寸模，所述邊模和尺寸模分別用若干個磁力盒吸附在模具臺上，所述尺寸模在兩個邊模之間的區域內位置可調。

上述用于預制疊合板的模具，所述邊模和尺寸模均包括截面為L形的模架和垂直在焊接在模架上的起模板，所述模架豎直邊的上部是由壓力成型而成的倒角部。

上述用于預制疊合板的模具，所述邊模和尺寸模均包括截面為L形的模架和垂直在焊接在模架上的起模板，所述模架豎直邊的上卡裝有倒角部，所述倒角部包括鋼板和角鋼，所述鋼板的一邊與角鋼的一邊焊接，所述鋼板的另一邊與角鋼的另一邊有間隔以卡裝到模架上。

本實用新型的有益效果為：將現有技術中邊模之間相互固定的位置關系設計成位置可調。通過調整尺寸模位置，可生產任意長度的疊合板；當不同建筑項目要求不同尺寸的疊合板時，可以只更換不同長度的尺寸模，極大節省模具材料、降低生產成本。

附圖說明

圖1為現有技術中的模具；

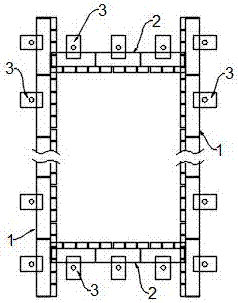

圖2為本實用新型實施例一的結構示意圖；

圖3為本實用新型實施例一邊模的主視示意圖；

圖4為本實用新型實施例一邊模的右視示意圖；

圖5為本實用新型實施例一邊模的仰視示意圖；

圖6為本實用新型實施例一邊模的立體示意圖；

圖7為本實用新型實施例二邊模的仰視示意圖。

圖中：1為邊模、2為尺寸模、3為磁力盒、4為預制疊合版、11為模架、12為起模板、13為倒角部。

具體實施方式

下面結合附圖對本實用新型進一步解釋說明。

實施例1

參考附圖2至附圖5，本實施例用于預制疊合板的模具，包括兩個邊模1和兩個尺寸模2，所述邊模1和尺寸模2分別用若干個磁力盒3吸附在模具臺上，所述尺寸模2在兩個邊模1之間的區域內位置可調。

所述邊模1和尺寸模2均包括截面為L形的模架11和垂直在焊接在模架11上的起模板12，本實施例中邊模1上的相鄰起模板12之間間隔優選為1000-1500mm，尺寸模2上的相鄰起模板12之間隔優選為800-1000mm。所述模架11豎直邊的上部是由壓力成型而成的倒角部13。

實施例2

本實施例與上述實施例1的區別在于倒角部13，本實施例中的倒角部13卡裝在模架11豎直邊上，所述倒角部13包括鋼板和角鋼，所述鋼板的一邊與角鋼的一邊焊接，所述鋼板的另一邊與角鋼的另一邊有間隔以卡裝到模架11上。
