本實用新型涉及防攀爬護欄技術領域，具體為一種計量箱用防攀爬護欄。

背景技術：

柵欄在我們的生產和生活中應用十分廣泛，有花園柵欄，公路柵欄，市政柵欄，防護柵欄等等，計量箱是一種用于電力檢測計量的重要中轉裝置，常常用于國家電網測量用，而作為重要的戶外裝置之一，常常在計量箱的周圍安裝有柵欄，對其起到保護作用，傳統的此類保護柵欄僅僅具有阻攔作用，功能較為單一，人們常常會攀爬導致其損壞，也可能損壞計量箱，且對人體具有一定的安全隱患，且傳統的此類裝置多為固定制式，使得柵欄的安裝以及拆卸極為不便捷，不便于使用。

技術實現要素：

本實用新型的目的在于提供一種計量箱用防攀爬護欄，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種計量箱用防攀爬護欄，包括攝像裝置、主立桿、橫桿和豎桿，所述主立桿的底端安裝有底座，且底座的四個拐角處均安裝有第一螺栓，所述主立桿的頂端安裝有蓄電池箱，且蓄電池箱的頂端安裝有控制箱，所述主立桿的頂端之間均安裝有滾刺線，所述控制箱的內部安裝有S7-200控制器，所述控制箱的頂端通過支撐柱安裝有攝像裝置，所述控制箱內部的S7-200控制器的輸入端通過導線與攝像裝置攝像裝置的輸出端電性連接，所述主立桿兩側的上下兩端均設置有第一橫桿預留孔，且主立桿靠近第一橫桿預留孔的位置處均安裝有第二螺栓，所述第二螺栓和第一橫桿預留孔連接，所述主立桿之間的上下兩端均安裝有橫桿，且橫桿的兩端均與第一橫桿預留孔連接，所述橫桿上均勻安裝有豎桿，且豎桿兩側的上下兩端均設置有第二橫桿預留孔，所述橫桿依次穿過第二橫桿預留孔，所述豎桿之間的橫桿的頂端均安裝有欄桿尖刺。

優選的，所述控制箱內安裝有揚聲器。

優選的，所述主立桿和豎桿一側的中間位置處均設置有警示條，且警示條的表層設置有熒光層。

優選的，所述橫桿的兩端均設置有與第二螺栓相互配合的螺孔。

優選的，所述豎桿和欄桿尖刺的端部均呈三角錐狀。

與現有技術相比，本實用新型的有益效果是：該計量箱用防攀爬護欄通過安裝有豎桿、橫桿、主立桿以及欄桿尖刺，在相鄰主立桿之間安裝有兩根橫桿，且在橫桿上均勻安裝有豎桿，且相鄰豎桿之間的橫桿上均安裝有欄桿尖刺，使得此裝置不僅僅具有防護作用，且使得他人不能進行攀爬，便于保護柵欄本身以及計量箱，同時裝置通過在主立桿上設置有第一橫桿預留孔，在豎桿上設置有第二橫桿預留孔，使得橫桿便于貫穿于豎桿以及主立桿，使得柵欄主體便于安裝有，且易于拆卸，便于檢修，利于使用，同時通過安裝有攝像裝置、控制箱以及蓄電池箱，使得通過攝像裝置對計量箱周邊的環境進行檢測，并通過控制箱內的揚聲器進行語音提示，便于裝置的使用，且對計量箱起到保護作用，防止人們進行攀爬。

附圖說明

圖1為本實用新型的結構示意圖；

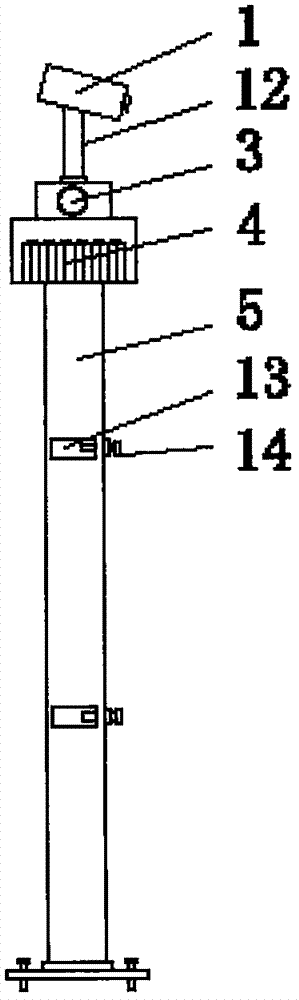

圖2為本實用新型的主立桿示意圖；

圖3為本實用新型的豎桿示意圖；

圖4為本實用新型的橫桿示意圖；

圖中：1-攝像裝置；2-滾刺線；3-控制箱；4-蓄電池箱；5-主立桿；6-警示條；7-欄桿尖刺；8-橫桿；9-豎桿；10-第一螺栓；11-底座；12-支撐柱；13-第一橫桿預留孔；14-第二螺栓；15-第二橫桿預留孔；16-螺孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供的一種實施例：一種計量箱用防攀爬護欄，包括攝像裝置1、主立桿5、橫桿8和豎桿9，主立桿5的底端安裝有底座11，且底座11的四個拐角處均安裝有第一螺栓10，主立桿5和豎桿9一側的中間位置處均設置有警示條6，且警示條6的表層設置有熒光層，警示條6提醒他人不可進行攀爬，熒光層使得裝置在夜晚一杯發現，避免被碰撞，主立桿5的頂端安裝有蓄電池箱4，且蓄電池箱4的頂端安裝有控制箱3，控制箱3內安裝有揚聲器，揚聲器便于語音提醒，主立桿5的頂端之間均安裝有滾刺線2，控制箱3的內部安裝有S7-200控制器，控制箱3的頂端通過支撐柱12安裝有攝像裝置1，控制箱3內部的S7-200控制器的輸入端通過導線與攝像裝置攝像裝置1的輸出端電性連接，主立桿5兩側的上下兩端均設置有第一橫桿預留孔13，且主立桿5靠近第一橫桿預留孔13的位置處均安裝有第二螺栓14，第二螺栓14和第一橫桿預留孔13連接，主立桿5之間的上下兩端均安裝有橫桿8，橫桿8的兩端均設置有與第二螺栓14相互配合的螺孔16，使得裝置便于安裝拆卸，且橫桿8的兩端均與第一橫桿預留孔13連接，橫桿8上均勻安裝有豎桿9，且豎桿9兩側的上下兩端均設置有第二橫桿預留孔15，豎桿9和欄桿尖刺7的端部均呈三角錐狀，使得他人不可進行攀爬，利于阻擋他人攀爬，橫桿8依次穿過第二橫桿預留孔15，豎桿9之間的橫桿8的頂端均安裝有欄桿尖刺7。

具體使用方式：使用時，首先在相鄰主立桿5之間通過第二螺栓14以及螺孔16的作用安裝有兩根橫桿8，通過在主立桿5上設置有第一橫桿預留孔13，在豎桿9上設置有第二橫桿預留孔15，使得橫桿8便于貫穿于豎桿9以及主立桿5，使得柵欄主體便于安裝有，且易于拆卸，待在橫桿8上均勻安裝有豎桿9后，在相鄰豎桿9之間的橫桿8上均安裝有欄桿尖刺7，使得此裝置不僅僅具有防護作用，且使得他人不能進行攀爬，便于保護柵欄本身以及計量箱。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
