本發明涉及建筑施工，尤其是涉及一種室外圓弧形走廊表面雨水導流裝置及其施工方法。

背景技術：

1、隨著建筑業的飛速發展，尤其城市建設中因美觀與實用需求，在建筑設計中即體現各種造型又體現建筑實際需求。

2、尤其在弧形狀或球形狀建筑造型的外裝飾中，下雨時弧形或球形底部隨雨勢大小及弧度不同會呈現不同的滴水狀態或流淌狀態，時間一長，附著灰塵等物不僅影響美觀還難以清理。

3、因此，亟待需要一種室外圓弧形走廊表面雨水導流裝置及其施工方法來解決上述技術問題。

技術實現思路

1、本發明的目的在于提供一種室外圓弧形走廊表面雨水導流裝置及其施工方法，以解決現有技術中存在的在弧形狀或球形狀建筑造型的外裝飾中，下雨時弧形或球形底部隨雨勢大小及弧度不同會呈現不同的滴水狀態或流淌狀態，時間一長，附著灰塵等物不僅影響美觀還難以清理的技術問題。本發明提供的諸多技術方案中的優選技術方案所能產生的諸多技術效果詳見下文闡述。

2、為實現上述目的，本發明提供了以下技術方案：

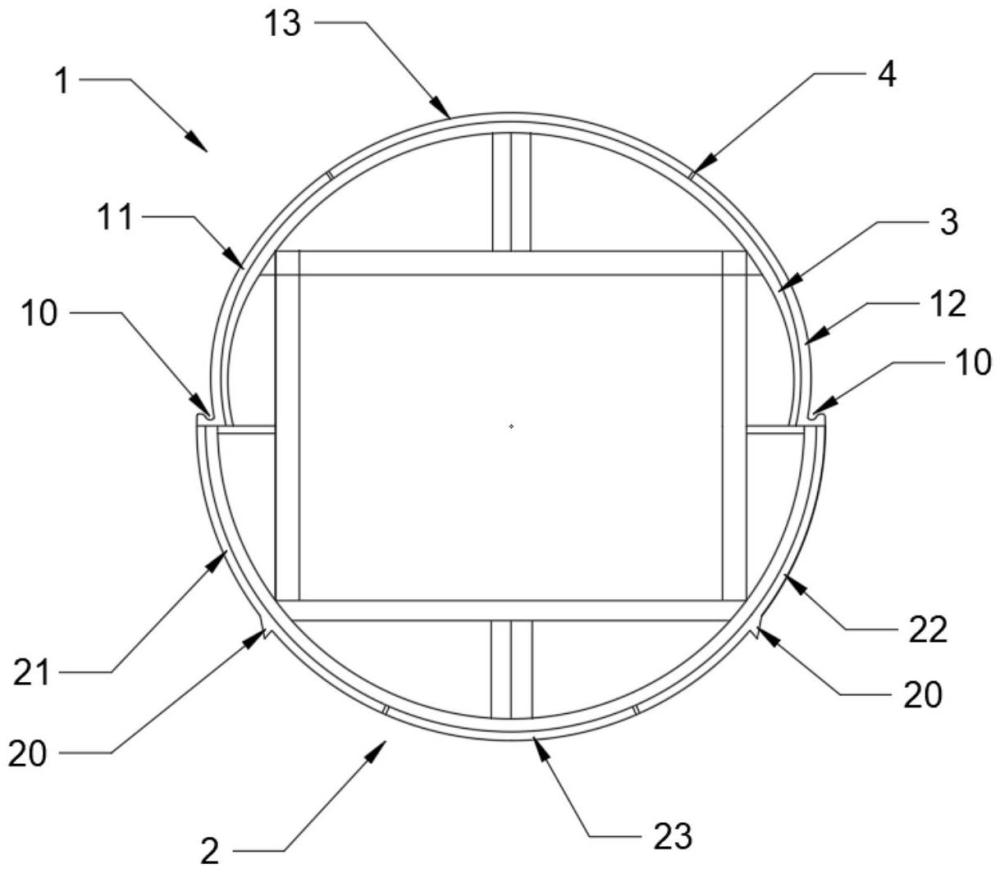

3、本發明提供的一種室外圓弧形走廊表面雨水導流裝置，包括第一弧形主體和第二弧形主體，其中：

4、所述第一弧形主體設置于所述走廊骨架的外圍且安裝于走廊骨架的頂部，所述第一弧形主體的底部兩側均設置截水槽；

5、所述第二弧形主體設置于所述走廊骨架的外圍且安裝于走廊骨架的底部，所述第二弧形主體上設置滴水線；

6、所述第二弧形主體的頂面與所述第一弧形主體的底部相抵，且所述第二弧形主體的頂面截面外徑與所述第一弧形主體的底面截面外徑相同。

7、優選地，所述第一弧形主體包括第一弧形板、第二弧形板和第一連接板，其中：

8、所述第一弧形板的一端與所述第一連接板連接，所述第一弧形板的另一端設置所述截水槽；

9、所述第二弧形板的一端與所述第一連接板連接，所述第二弧形板的另一端設置所述截水槽。

10、優選地，所述第一弧形板、所述第二弧形板均包括本體，沿所述本體的端部設置凸出于所述本體的凸緣，沿所述凸緣的端面傾斜地朝向所述本體的端部開設“u”型凹槽，形成所述截水槽。

11、優選地，所述第二弧形主體包括第三弧形板和第四弧形板，所述第三弧形板設置于所述第一弧形板的底部，所述第四弧形板設置于所述第二弧形板的底部。

12、優選地，所述第三弧形板的中部設置所述滴水線，在所述第四弧形板的中部設置所述滴水線。

13、優選地，所述第二弧形主體還包括第二連接板，所述第二連接板設置于所述第三弧形板和所述第四弧形板之間。

14、優選地，所述第三弧形板與所述第二連接板之間、所述第二連接板與所述第四弧形板之間均設置密封結構。

15、優選地，所述第一弧形板與所述第一連接板之間，所述第一連接板與所述第二弧形板之間均設置密封結構。

16、一種上述的室外圓弧形走廊表面雨水導流的施工方法，包括如下步驟：

17、s1:根據走廊骨架的尺寸，預制帶截水槽的弧形板和帶滴水線的弧形板；

18、s2:在走廊骨架的外側上部安裝帶截水槽的弧形板；

19、s3:在走廊骨架的外側下部安裝帶滴水線的弧形板；

20、s4:安裝連接板，并進行密封；

21、s5:安裝完畢后進行淋水試驗。

22、本發明提供的一種室外圓弧形走廊表面雨水導流裝置及其施工方法，包括第一弧形主體和第二弧形主體，通過設置第一弧形主體設置于走廊骨架的外圍且安裝于走廊骨架的頂部，第一弧形主體的底部兩側均設置截水槽；第二弧形主體設置于走廊骨架的外圍且安裝于走廊骨架的底部，第二弧形主體上設置滴水線，整體結構簡單，下雨時，雨水經第一弧形主體的頂部由第一弧形主體的外側進入至截水槽，當雨水在截水槽內存蓄較多時，由截水槽內溢流至截水槽的外側，通過設置第二弧形主體的頂面與第一弧形主體的底部相抵，且第二弧形主體的頂面截面外徑與第一弧形主體的底面截面外徑相同，使雨水沿第二弧形主體的外表面經滴水線滴落，避免使弧形或球形走廊表面的底部形成滴水狀態或隨意流淌狀態，提高弧形或球形底部的清潔度，減少清理費用。

技術特征：

1.一種室外圓弧形走廊表面雨水導流裝置，其特征在于，包括第一弧形主體和第二弧形主體，其中：

2.根據權利要求1所述的室外圓弧形走廊表面雨水導流裝置，其特征在于，所述第一弧形主體包括第一弧形板、第二弧形板和第一連接板，其中：

3.根據權利要求2所述的室外圓弧形走廊表面雨水導流裝置，其特征在于：所述第一弧形板、所述第二弧形板均包括本體，沿所述本體的端部設置凸出于所述本體的凸緣，沿所述凸緣的端面傾斜地朝向所述本體的端部開設“u”型凹槽，形成所述截水槽。

4.根據權利要求1-3任一項所述的室外圓弧形走廊表面雨水導流裝置，其特征在于：所述第二弧形主體包括第三弧形板和第四弧形板，所述第三弧形板設置于所述第一弧形板的底部，所述第四弧形板設置于所述第二弧形板的底部。

5.根據權利要求4所述的室外圓弧形走廊表面雨水導流裝置，其特征在于：所述第三弧形板的中部設置所述滴水線，在所述第四弧形板的中部設置所述滴水線。

6.根據權利要求4所述的室外圓弧形走廊表面雨水導流裝置，其特征在于：所述第二弧形主體還包括第二連接板，所述第二連接板設置于所述第三弧形板和所述第四弧形板之間。

7.根據權利要求6所述的室外圓弧形走廊表面雨水導流裝置，其特征在于：所述第三弧形板與所述第二連接板之間、所述第二連接板與所述第四弧形板之間均設置密封結構。

8.根據權利要求2或3所述的室外圓弧形走廊表面雨水導流裝置，其特征在于：所述第一弧形板與所述第一連接板之間，所述第一連接板與所述第二弧形板之間均設置密封結構。

9.一種權利要求1-8任一項所述的室外圓弧形走廊表面雨水導流的施工方法，其特征在于，包括如下步驟：

技術總結
本發明提供了一種室外圓弧形走廊表面雨水導流裝置及其施工方法，涉及建筑施工技術領域，該裝置包括第一弧形主體和第二弧形主體，其中，第一弧形主體設置于走廊骨架的外圍且安裝于走廊骨架的頂部，第一弧形主體的底部兩側均設置截水槽；第二弧形主體設置于走廊骨架的外圍且安裝于走廊骨架的底部，第二弧形主體上設置滴水線；第二弧形主體的頂面與第一弧形主體的底部相抵，且第二弧形主體的頂面截面外徑與第一弧形主體的底面截面外徑相同，本發明的有益效果是結構簡單，安裝簡便，可有效解決下雨時弧形或球形走廊底部的滴水狀態或隨意流淌的狀態；提高弧形或球形底部清潔度，減少清理費用。

技術研發人員：李艷軍,劉新宇
受保護的技術使用者：中冶天工集團有限公司
技術研發日：
技術公布日：2025/4/24
