本技術屬于電力搶修，具體涉及一種電力搶修用隔離圍欄。

背景技術：

1、電力工程施工或電力搶修過程中涉及高電壓設備的維修工作，通常在電力搶修時，需要使用爬梯讓維修人員靠近搶修處，同時，要利用隔離圍欄將搶修區域進行隔離，避免路人靠近，起到了安全作用。

2、中國專利cn215407858u公開了一種電力搶修用隔離圍欄，文中提出“包括至少一個防護框架，所述防護框架的一側外壁轉動連接有連接柱，防護框架的另一側外壁固定連接有橡膠開口環，防護框架遠離橡膠開口環的一側外壁固定連接有固定塊，固定塊的一側外壁設置有滑槽，滑槽的內壁設置有卡帽；其中一個所述防護框架的一側外壁固定連接有把手；其中一個所述防護框架的一側外壁設置有至少兩個移動腿，兩個移動腿的一側外壁均設置有蝶形限位銷”，但現有技術的底部支撐性差，在防護框架受到碰撞時容易出現傾倒現象，影響圍欄的隔離效果，因此，設計一種電力搶修用隔離圍欄是很有必要的。

技術實現思路

1、本實用新型的目的在于提供一種電力搶修用隔離圍欄，解決了相關技術中的在使用過程中底部支撐性差，在防護框架受到碰撞時容易出現傾倒現象，影響圍欄隔離效果的問題。

2、一種電力搶修用隔離圍欄，包括圍欄主體，所述圍欄主體的底部?jī)蓚?cè)均焊接有支柱，且支柱的底部一端插接有底柱，所述支柱的一側外壁開設有若干限位孔，且限位孔按垂直方向等距分布排列，所述底柱的一側通過螺紋安裝有第一螺紋桿，且第一螺紋桿的一端延伸至限位孔內，所述底柱的兩端外壁均焊接有插管，且插管內插接有支塊，所述支塊的頂部端面開設有定位槽，所述插管的頂部插接有插桿，且插桿的底部一端插接安裝于定位槽的內部，所述插桿的頂部一端設有提拉塊，且提拉塊的兩側均設有彈簧伸縮桿，所述彈簧伸縮桿的底部一端與插管的頂部焊接固定。

3、優選的，所述定位槽是由若干六棱槽組合而成，所述插桿為六棱柱狀，所述支塊遠離插管的一端呈波紋狀，且焊接有斜撐板。

4、優選的，兩個所述底柱之間焊接有橫桿，且橫桿的頂部焊接有支板，所述支板上通過紋螺安裝有第二螺紋桿，且第二螺紋桿的一端焊接有搖桿，所述第二螺紋桿的另一端設有抵板，所述抵板的兩側均焊接有限位桿，且限位桿的另一端貫穿橫桿，并焊接有限位塊。

5、優選的，所述支柱的一側設有氣動升降桿，所述底柱的另一側外壁焊接有連接板，且氣動升降桿的伸縮端與連接板焊接固定。

6、優選的，所述圍欄主體的中央開設有通風口，且通風口的內部焊接有隔網。

7、優選的，所述圍欄主體的頂部通過轉軸安裝有活動架，且活動架的底部下方設有網兜，所述網兜的頂部四周均設有阻尼桿，且阻尼桿的頂部一端與活動架的底部連接。

8、優選的，所述圍欄主體的兩側均焊接有支桿，且支桿的頂部開設有收納槽，所述收納槽的內部通過轉軸安裝有豎桿，所述活動架的底部端面開設有兩個卡口，且兩個支桿的頂部分別插接于兩個卡口的內部。

9、優選的，所述支塊的外輪廓與插管的內輪廓緊密貼合。

10、本實用新型的有益效果：

11、1、通過將圍欄主體放置在電力搶修處的下方，提起提拉塊，使插桿移出定位槽，并拉動支塊使其向外伸出，可以對圍欄主體進行支撐加固，從底部提高固定性和支撐性，松開提拉塊，在彈簧伸縮桿的作用下，可以使插桿重新插入到定位槽，對支塊的位置進行固定，避免支塊縮回影響支撐加固的效果，該方式可以在防護框架受到碰撞時降低傾倒現象的出現，保證了圍欄的隔離效果。

12、2、通過搖動搖桿，可以利用第二螺紋桿推動抵板移動，利用抵板可以抵住搶修時用的爬梯，對爬梯的底部形成固定效果，有利于在維修人員攀爬時提高爬梯的穩定性，通過限位桿可以限制抵板的移動軌跡，通過翻轉活動架，可以使網兜在電力搶修處下方形成遮擋，電力維修切斷的廢料等雜物，可以直接丟在網兜上，方便后期清理廢料，利用阻尼桿可以在網兜受到壓力時進行緩沖。

技術特征：

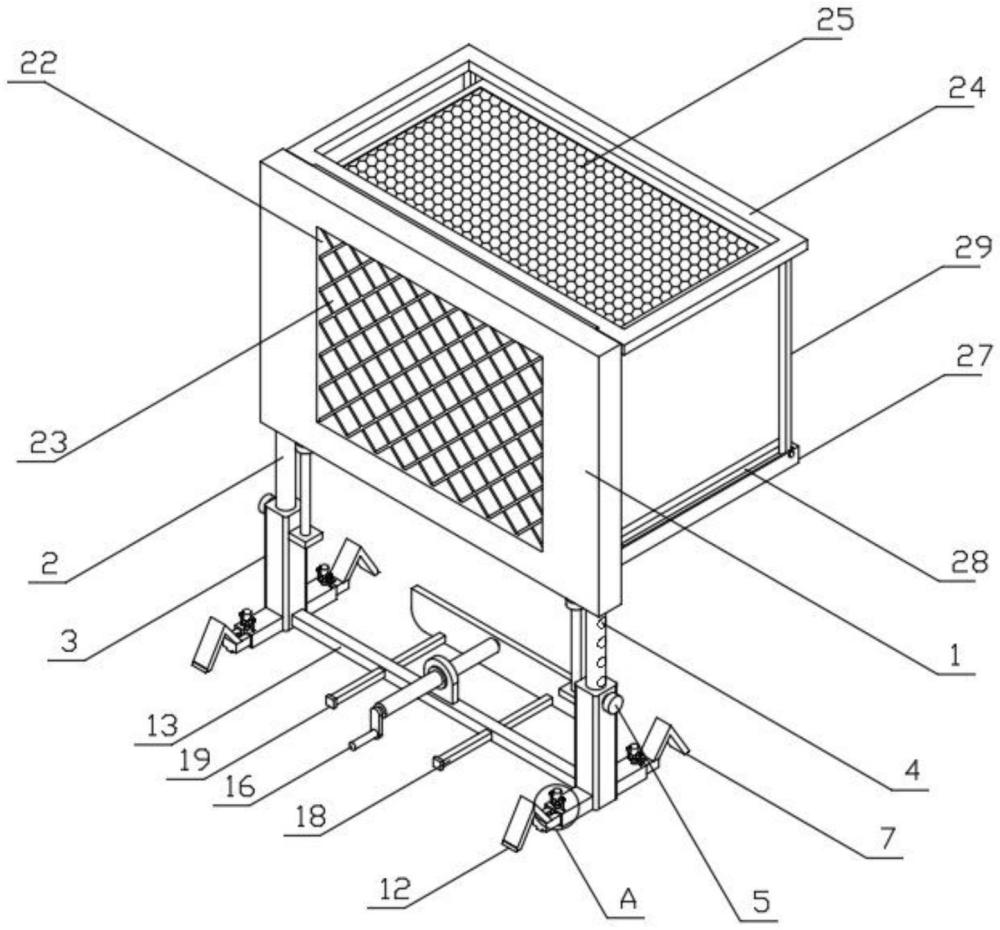

1.一種電力搶修用隔離圍欄，其特征在于：包括圍欄主體(1)，所述圍欄主體(1)的底部?jī)蓚?cè)均焊接有支柱(2)，且支柱(2)的底部一端插接有底柱(3)，所述支柱(2)的一側外壁開設有若干限位孔(4)，且限位孔(4)按垂直方向等距分布排列，所述底柱(3)的一側通過螺紋安裝有第一螺紋桿(5)，且第一螺紋桿(5)的一端延伸至限位孔(4)內，所述底柱(3)的兩端外壁均焊接有插管(6)，且插管(6)內插接有支塊(7)，所述支塊(7)的頂部端面開設有定位槽(8)，所述插管(6)的頂部插接有插桿(9)，且插桿(9)的底部一端插接安裝于定位槽(8)的內部，所述插桿(9)的頂部一端設有提拉塊(10)，且提拉塊(10)的兩側均設有彈簧伸縮桿(11)，所述彈簧伸縮桿(11)的底部一端與插管(6)的頂部焊接固定。

2.根據權利要求1所述的電力搶修用隔離圍欄，其特征在于：所述定位槽(8)是由若干六棱槽組合而成，所述插桿(9)為六棱柱狀，所述支塊(7)遠離插管(6)的一端呈波紋狀，且焊接有斜撐板(12)。

3.根據權利要求1所述的電力搶修用隔離圍欄，其特征在于：兩個所述底柱(3)之間焊接有橫桿(13)，且橫桿(13)的頂部焊接有支板(14)，所述支板(14)上通過紋螺安裝有第二螺紋桿(15)，且第二螺紋桿(15)的一端焊接有搖桿(16)，所述第二螺紋桿(15)的另一端設有抵板(17)，所述抵板(17)的兩側均焊接有限位桿(18)，且限位桿(18)的另一端貫穿橫桿(13)，并焊接有限位塊(19)。

4.根據權利要求1所述的電力搶修用隔離圍欄，其特征在于：所述支柱(2)的一側設有氣動升降桿(20)，所述底柱(3)的另一側外壁焊接有連接板(21)，且氣動升降桿(20)的伸縮端與連接板(21)焊接固定。

5.根據權利要求1所述的電力搶修用隔離圍欄，其特征在于：所述圍欄主體(1)的中央開設有通風口(22)，且通風口(22)的內部焊接有隔網(23)。

6.根據權利要求1所述的電力搶修用隔離圍欄，其特征在于：所述圍欄主體(1)的頂部通過轉軸安裝有活動架(24)，且活動架(24)的底部下方設有網兜(25)，所述網兜(25)的頂部四周均設有阻尼桿(26)，且阻尼桿(26)的頂部一端與活動架(24)的底部連接。

7.根據權利要求6所述的電力搶修用隔離圍欄，其特征在于：所述圍欄主體(1)的兩側均焊接有支桿(27)，且支桿(27)的頂部開設有收納槽(28)，所述收納槽(28)的內部通過轉軸安裝有豎桿(29)，所述活動架(24)的底部端面開設有兩個卡口(30)，且兩個支桿(27)的頂部分別插接于兩個卡口(30)的內部。

8.根據權利要求1所述的電力搶修用隔離圍欄，其特征在于：所述支塊(7)的外輪廓與插管(6)的內輪廓緊密貼合。

技術總結
本技術公開了一種電力搶修用隔離圍欄，包括圍欄主體，圍欄主體的底部?jī)蓚?cè)均焊接有支柱，且支柱的底部一端插接有底柱，支柱的一側外壁開設有若干限位孔，且限位孔按垂直方向等距分布排列；該電力搶修用隔離圍欄，通過將圍欄主體放置在電力搶修處的下方，提起提拉塊，使插桿移出定位槽，并拉動支塊使其向外伸出，可以對圍欄主體進行支撐加固，從底部提高固定性和支撐性，松開提拉塊，在彈簧伸縮桿的作用下，可以使插桿重新插入到定位槽，對支塊的位置進行固定，避免支塊縮回影響支撐加固的效果，該方式可以在防護框架受到碰撞時降低傾倒現象的出現，保證了圍欄的隔離效果。

技術研發人員：肖牧青,朱紅萍,韓迎龍,曾永輝
受保護的技術使用者：湖南科技大學
技術研發日：20240627
技術公布日：2025/4/24
